본질적으로 화학 기상 증착(CVD)은 제어된 화학 반응의 과정입니다. 이러한 반응은 안정적이고 휘발성이 있는 전구체 가스를 기판 위에 직접 고체 비휘발성 물질로 변환하도록 설계되었습니다. 이러한 변환을 구동하는 가장 일반적인 메커니즘은 모두 고도로 제어되는 반응기 환경 내에서 발생하는 열분해(pyrolysis), 화학적 환원, 산화 및 합성 반응입니다.
모든 CVD 공정의 근본적인 과제는 단순히 화학 반응을 시작하는 것이 아니라 반응이 어디서 일어나는지를 정밀하게 제어하는 것입니다. 목표는 품질 좋은 막을 형성하기 위해 기판 표면에서의 불균일 반응을 선호하고, 원치 않는 입자를 생성하는 기상에서의 균일 반응을 최소화하는 것입니다.
반응의 두 가지 영역: 기체 대 표면
CVD 챔버 내의 모든 화학 반응은 두 가지 장소 중 한 곳에서 발생합니다. 이들 사이의 균형이 최종 재료의 품질과 구조를 결정합니다.
균일 반응 (기상 내)
이러한 반응은 기판 위 공간에 떠 있는 기체 분자들 사이에서 일어납니다.
일부 기상 화학 반응은 반응성 중간 종을 생성하는 데 필요하지만, 과도한 균일 반응은 종종 바람직하지 않습니다. 이는 고체 입자 또는 "분말"을 형성하여 기판 위로 떨어져 결함을 유발하고 막 품질을 저하시킬 수 있습니다.
불균일 반응 (기판 표면에서)
이것이 막을 형성하는 반응입니다. 이 반응은 가열된 기판 표면 위 또는 매우 얇은 인접 층에서 직접 발생합니다.
잘 설계된 CVD 공정의 목표는 불균일 반응 속도를 최대화하는 것입니다. 전구체 가스는 뜨거운 표면에 흡착되어 분해되거나 다른 흡착된 종과 반응하여 원자층 단위로 안정적인 고체 막을 형성합니다.
CVD의 주요 반응 메커니즘
위의 두 "영역" 중 한 곳에서 발생하더라도, 반응 자체는 관련된 화학적 변환에 따라 몇 가지 주요 유형으로 분류될 수 있습니다.
열분해 (Pyrolysis)
이것은 가장 간단하고 일반적인 CVD 반응 유형입니다. 단일 전구체 가스가 열 에너지만으로 구성 요소로 분해됩니다.
기판의 열은 전구체 분자의 화학 결합을 끊는 데 필요한 에너지를 제공하여 원하는 고체 원소가 표면에 증착되도록 합니다. 다결정 실리콘을 실란 가스로부터 증착하는 것이 전형적인 예입니다.
SiH₄ (기체) → Si (고체) + 2H₂ (기체)
화학적 환원
이 공정에서는 전구체 가스(종종 금속 할로겐화물)가 수소(H₂)와 같은 환원제와 반응하여 순수한 원소 막을 형성합니다.
이것은 텅스텐과 같은 고순도 금속 막을 증착하는 일반적인 방법입니다. 수소는 금속 전구체에서 할로겐 원자를 제거하여 순수한 금속이 증착되도록 합니다.
WF₆ (기체) + 3H₂ (기체) → W (고체) + 6HF (기체)
산화
이 반응은 전구체 가스가 산소(O₂), 아산화질소(N₂O) 또는 수증기(H₂O)와 같은 산화제와 반응하여 고체 산화물 막을 형성하는 것을 포함합니다.
이것은 거의 모든 현대 미세 전자공학의 핵심 구성 요소인 이산화규소(SiO₂)와 같은 절연 유전체 층을 만드는 기초 공정입니다.
SiH₄ (기체) + O₂ (기체) → SiO₂ (고체) + 2H₂ (기체)
합성 또는 조합
여기서 두 가지 이상의 전구체 가스가 도입되어 결합하고 기판 위에 새로운 화합물 재료를 형성합니다. 이를 통해 단순 분해로는 형성할 수 없는 복잡한 재료를 만들 수 있습니다.
예를 들어, 단단하고 화학적으로 내성이 있는 재료인 질화규소(Si₃N₄)는 암모니아와 같은 질소 공급원과 실리콘 공급원을 반응시켜 형성됩니다.
3SiH₄ (기체) + 4NH₃ (기체) → Si₃N₄ (고체) + 12H₂ (기체)
상충 관계 이해: 원치 않는 반응 제어
CVD 공정의 성공은 원하는 화학 경로를 선호하도록 반응 환경을 제어하는 데 전적으로 달려 있습니다.
분말 형성 문제
CVD의 주요 함정은 의도하지 않은 기상 핵 생성입니다. 반응기 온도가 너무 높거나 압력이 너무 높으면 전구체 가스가 기판에 도달하기 전에 기상에서 조기에 반응할 수 있습니다(균일 반응). 이는 결함을 유발하는 입자를 생성하거나 고품질의 치밀한 막 대신 낮은 밀도의 분말 형태의 막을 형성합니다.
공정 변수의 역할
엔지니어는 반응 속도론과 위치를 제어하기 위해 몇 가지 주요 변수를 지렛대로 사용합니다.
- 온도: 반응 속도를 증가시키지만 원치 않는 기상 반응도 증가시킬 수 있습니다.
- 압력: 반응물의 농도와 표면으로 이동하는 속도에 영향을 미칩니다.
- 가스 비율: 화학양론을 결정하고 선호되는 반응 경로를 제어합니다.
이러한 요소들의 균형을 맞추는 것은 기판 표면에서 깨끗하고 불균일한 성장을 촉진하는 데 중요합니다.
원하는 막을 위한 반응 최적화
사용하는 특정 화학 반응 경로는 생성하려는 재료에 의해 전적으로 결정됩니다.
- 순수 원소 증착(예: 텅스텐, 실리콘)에 중점을 두는 경우: 단일 전구체와 환원제를 사용하여 열분해 또는 수소 환원 반응에 의존할 가능성이 높습니다.
- 화합물 산화물 또는 질화물(예: SiO₂, TiN) 생성이 주된 관심사인 경우: 주 전구체와 함께 산화제 또는 질화제를 도입하여 합성 또는 산화 반응을 사용합니다.
- 결함을 최소화하고 고품질 막을 얻는 데 중점을 두는 경우: 주된 임무는 균일 기상 반응을 억제하고 기판 위에서 깨끗한 불균일 성장을 촉진하기 위해 온도와 압력을 조정하는 것입니다.
궁극적으로 CVD를 마스터하는 것은 특정 시간과 특정 장소에서 화학 반응이 일어나도록 지시하는 기술을 마스터하는 것입니다.
요약표:
| 반응 유형 | 주요 화학 공정 | 예시 반응 | 일반적인 사용 사례 |
|---|---|---|---|
| 열분해 (Pyrolysis) | 열에 의한 단일 전구체 분해 | SiH₄ (기체) → Si (고체) + 2H₂ (기체) | 다결정 실리콘과 같은 순수 원소 증착 |
| 화학적 환원 | 전구체가 환원제(예: H₂)와 반응 | WF₆ (기체) + 3H₂ (기체) → W (고체) + 6HF (기체) | 텅스텐과 같은 고순도 금속 막 |
| 산화 | 전구체가 산화제(예: O₂)와 반응 | SiH₄ (기체) + O₂ (기체) → SiO₂ (고체) + 2H₂ (기체) | 이산화규소와 같은 유전체 층 |
| 합성/조합 | 여러 전구체가 결합하여 화합물 형성 | 3SiH₄ (기체) + 4NH₃ (기체) → Si₃N₄ (고체) + 12H₂ (기체) | 질화규소와 같은 복합 재료 |
정밀하게 제어되는 반응으로 CVD 공정을 최적화할 준비가 되셨습니까? KINTEK은 CVD 응용 분야를 위한 실험실 장비 및 소모품을 전문으로 하며, 맞춤형 반응기 솔루션을 통해 결함 없는 박막을 달성하도록 돕습니다. 금속, 산화물 또는 질화물을 증착하든, 당사의 전문 지식은 우수한 표면 성장과 최소화된 기상 결함을 보장합니다. 당사의 CVD 시스템이 재료 증착 결과를 어떻게 향상시킬 수 있는지 논의하려면 지금 문의하십시오!

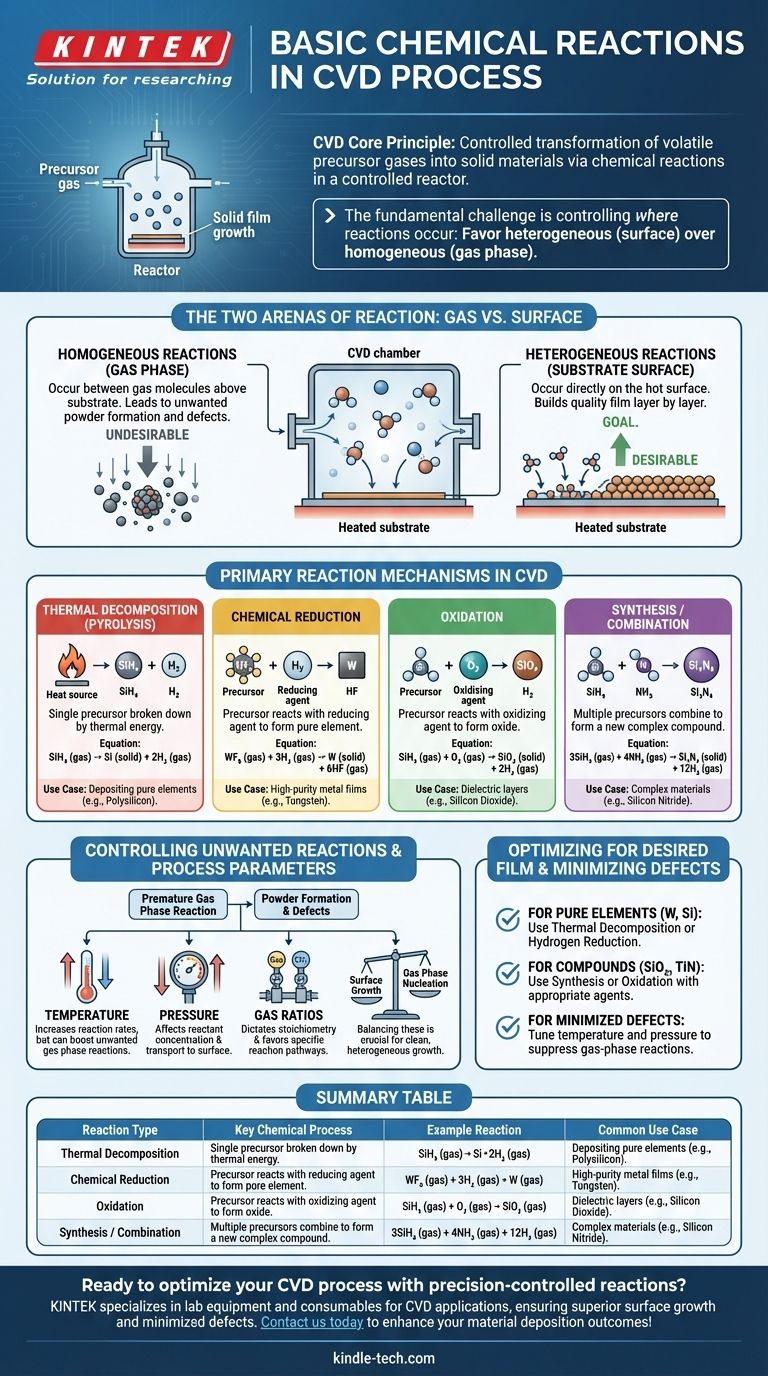

시각적 가이드
