MEMS 제작에서, 화학 기상 증착(CVD)은 단일 공정이 아니라, 작동 압력과 에너지원에 따라 구별되는 여러 기술들의 집합입니다. 가장 일반적인 유형은 저압 화학 기상 증착(LPCVD), 플라즈마 강화 화학 기상 증착(PECVD), 대기압 화학 기상 증착(APCVD)입니다. 각 방법은 박막 품질, 증착 온도 및 장치 구조의 복잡성에 대한 특정 요구 사항에 따라 선택됩니다.
핵심 통찰은 서로 다른 CVD 방법 간의 선택이 근본적인 공학적 상충 관계라는 것입니다. 주로 증착 온도와 박막 품질, 그리고 복잡한 형상을 균일하게 코팅하는 능력(균일성으로 알려진 특성) 사이의 균형을 맞추는 것입니다.
CVD의 기본 원리
화학 기상 증착이란 무엇인가요?
화학 기상 증착은 화학 반응을 통해 기판 위에 고체 박막을 성장시키는 공정입니다. 휘발성 전구체 가스가 반응 챔버로 유입되어 가열된 기판 표면에서 분해되거나 반응합니다.
이러한 화학 반응은 증발 또는 스퍼터링과 같은 순수한 물리적 공정인 물리 기상 증착(PVD)과 CVD를 구별합니다. CVD에서는 증착된 물질이 제어된 화학적 변형의 산물입니다.
MEMS에 CVD가 중요한 이유
CVD는 장치를 정의하는 미세 구조를 구축하는 데 MEMS에서 필수적입니다. 구조층(폴리실리콘 등), 절연 유전체(실리콘 질화물 및 이산화규소 등), 보호 패시베이션 층으로 사용되는 광범위한 재료를 증착하는 데 사용됩니다.
비정질, 다결정 또는 단결정 등 재료 특성과 미세 구조를 제어하는 능력은 CVD를 장치 제작을 위한 독특하고 다재다능한 도구로 만듭니다.
MEMS 제작의 핵심 CVD 변형
LPCVD: 고품질 표준
저압 화학 기상 증착(LPCVD)은 매우 낮은 압력과 일반적으로 높은 온도(종종 600°C 이상)에서 작동합니다. 낮은 압력은 원치 않는 기상 반응을 줄이고 가스 분자의 평균 자유 경로를 증가시킵니다.
이는 우수한 순도, 균일성 및 뛰어난 균일성을 가진 박막을 생성합니다. 균일성은 계단형 또는 고르지 않은 표면을 균일하게 코팅하는 능력으로, 복잡한 3D MEMS 구조에 매우 중요합니다. LPCVD는 고품질 폴리실리콘 및 실리콘 질화물 박막을 증착하는 데 주로 사용되는 방법입니다.
PECVD: 저온 작업마
플라즈마 강화 화학 기상 증착(PECVD)은 에너지 풍부 플라즈마를 사용하여 전구체 가스를 해리시킵니다. 이 플라즈마는 높은 온도에만 의존하는 대신 화학 반응에 필요한 에너지를 제공합니다.
PECVD의 주요 장점은 상당히 낮은 증착 온도(일반적으로 200-400°C)입니다. 이는 알루미늄 금속화와 같은 온도에 민감한 부품이 이미 생성된 후, 제작 공정 후반에 박막을 증착하는 데 이상적입니다.
APCVD: 고처리량 옵션
대기압 화학 기상 증착(APCVD)은 가장 간단한 변형으로, 일반 대기압에서 작동합니다. 진공 시스템이 없기 때문에 높은 처리량과 낮은 장비 비용을 제공합니다.
그러나 높은 압력은 더 많은 기상 반응을 유발하여 낮은 박막 품질과 낮은 균일성을 초래합니다. 현대 MEMS에서의 사용은 속도가 정밀도보다 더 중요한 두꺼운 비임계 유전체 층(예: 이산화규소)을 증착하는 데 종종 제한됩니다.
중요한 상충 관계 이해
온도 대 장치 호환성
가장 중요한 상충 관계는 공정 온도입니다. LPCVD의 높은 온도는 우수한 박막을 생성하지만, 웨이퍼에 이전에 제작된 층을 손상시키거나 변경할 수 있습니다.
금속 접점이 있는 완전히 형성된 MEMS 장치 위에 최종 패시베이션 층을 증착하는 경우, LPCVD의 높은 열은 이를 파괴할 것입니다. 이 시나리오에서는 PECVD의 저온이 유일한 실행 가능한 옵션입니다.
균일성 대 공정 단순성
균일성은 박막이 기판의 지형을 얼마나 잘 덮는지에 대한 척도입니다. 깊은 트렌치 또는 복잡한 움직이는 부품이 있는 MEMS 장치의 경우, 높은 균일성은 필수적입니다.
LPCVD는 이 분야에서 탁월합니다. 어떤 표면에도 거의 완벽한 코팅을 제공합니다. 대조적으로, APCVD와 PECVD는 "직선 시야" 증착을 생성하여 트렌치와 모서리에서 불량한 커버리지를 초래합니다.
박막 품질 대 증착 속도
LPCVD 박막은 밀도가 높고 순수하며 잔류 응력이 낮아 구조 부품에 이상적입니다. 그러나 공정은 비교적 느립니다.
APCVD는 매우 빠르지만 다공성이고 밀도가 낮은 박막을 생성합니다. PECVD는 중간에 위치하며, 낮은 온도에서 합리적인 품질을 제공하지만, 포함된 수소 및 기타 부산물이 박막 특성에 영향을 미칠 수 있습니다.
귀하의 애플리케이션에 적합한 선택
최고의 CVD 방법은 제작 단계 및 장치의 특정 요구 사항에 전적으로 달려 있습니다.
- 고순도, 균일한 구조층을 생성하는 것이 주요 목표인 경우: 특히 폴리실리콘 및 실리콘 질화물에 대해 우수한 박막 품질과 뛰어난 균일성을 위해 LPCVD를 사용하십시오.
- 온도에 민감한 기판에 유전체 또는 패시베이션 박막을 증착하는 것이 주요 목표인 경우: 하부 금속 또는 이전에 제작된 부품의 손상을 방지하기 위해 PECVD를 사용하십시오.
- 두껍고 비임계 산화물 층을 빠르고 저렴하게 증착하는 것이 주요 목표인 경우: 낮은 품질과 낮은 균일성이라는 상충 관계를 수용하고 높은 처리량을 위해 APCVD를 고려하십시오.
이러한 핵심 상충 관계를 이해함으로써, MEMS 장치의 성능과 신뢰성을 보장하는 CVD 공정을 전략적으로 선택할 수 있습니다.
요약 표:
| CVD 방법 | 작동 압력 | 일반적인 온도 | 주요 장점 | 가장 적합한 용도 |
|---|---|---|---|---|
| LPCVD | 저압 (< 1 Torr) | 고온 (> 600°C) | 뛰어난 박막 품질 및 균일성 | 고순도 구조층 (폴리실리콘, 실리콘 질화물) |
| PECVD | 저압 | 저온 (200-400°C) | 저온 공정 | 온도에 민감한 기판의 유전체 |
| APCVD | 대기압 | 중간 ~ 고온 | 높은 처리량 및 저비용 | 두껍고 비임계 산화물 층 |
MEMS 제작 공정을 최적화할 준비가 되셨습니까?
올바른 CVD 방법을 선택하는 것은 장치의 성능과 수율에 매우 중요합니다. KINTEK은 MEMS 연구 및 생산을 위한 고급 실험실 장비 및 소모품을 제공하는 데 특화되어 있습니다. 당사의 전문 지식은 다음을 돕습니다:
- 귀하의 특정 애플리케이션에 이상적인 CVD 시스템 선택
- 우수한 박막 품질 및 장치 신뢰성 달성
- 더 나은 결과를 위한 제작 공정 간소화
당사의 솔루션이 귀하의 MEMS 개발을 어떻게 향상시킬 수 있는지 논의해 봅시다. 오늘 전문가에게 문의하여 맞춤형 상담을 받으십시오!

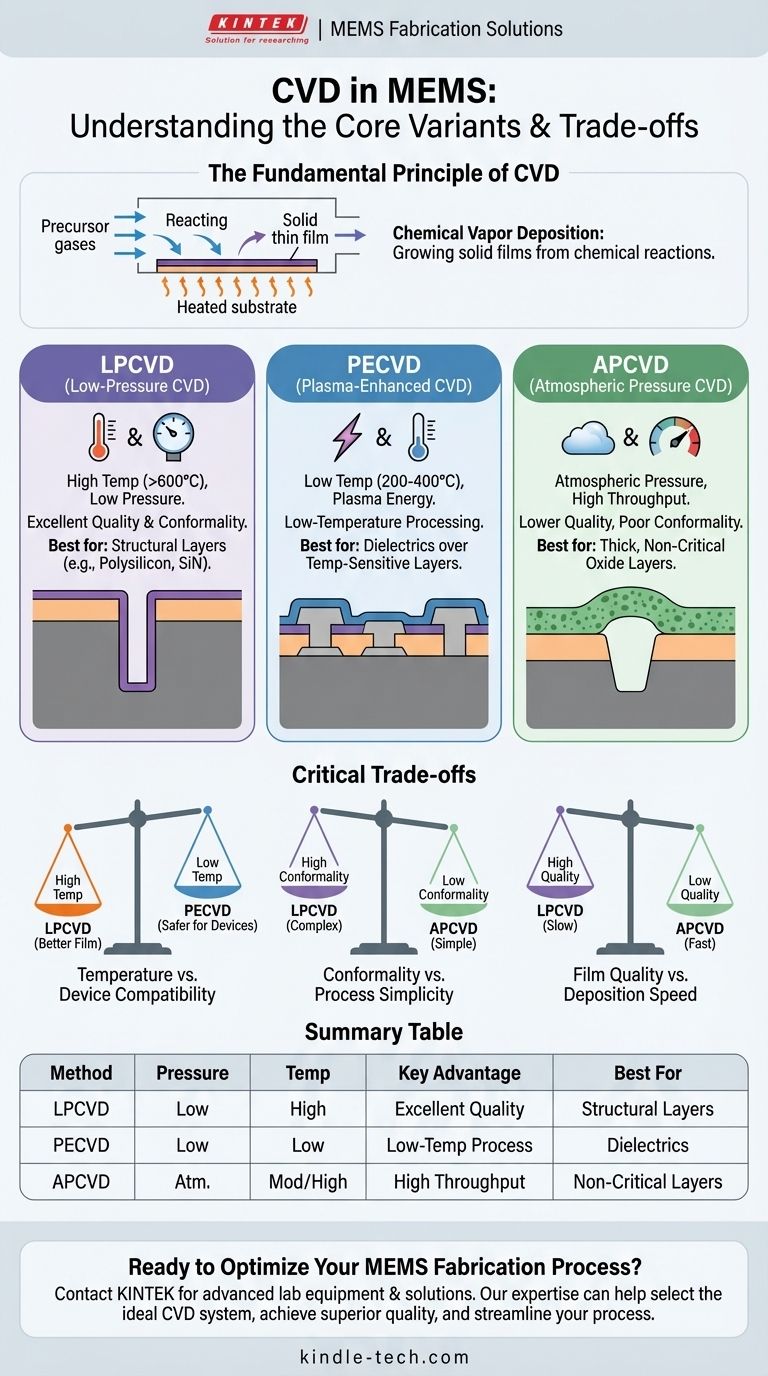

시각적 가이드
