본질적으로, 열분해는 산소가 없는 환경에서 열분해를 통해 물질을 분해하는 공정이며, 반응기는 이러한 변형이 일어나는 용기입니다. 가장 일반적인 반응기 유형에는 고정층, 유동층, 회전 가마 및 스크류(또는 오거) 반응기가 있지만, 수십 가지의 변형이 있으며 각각 특정 결과를 최적화하도록 설계되었습니다. 이들 사이의 주요 차이점은 열을 원료에 전달하는 방식과 원료를 고온으로 유지하는 시간에 있습니다.
반응기 유형의 수가 압도적일 수 있지만, 선택은 단 하나의 "최고의" 반응기를 찾는 것이 아닙니다. 이는 반응기의 특정 설계—가열 방식, 원료 처리, 체류 시간—를 만들고자 하는 주요 생성물(바이오 오일, 바이오 숯 또는 합성 가스)에 맞추는 것입니다.
반응기 설계를 이끄는 원리
반응기 간의 차이점을 이해하려면 먼저 반응기가 제어하도록 설계된 변수를 이해해야 합니다. 반응기의 성능은 열 전달, 체류 시간 및 원료 이동을 관리하는 능력에 의해 정의됩니다.
열 전달 속도: 결정적인 요소
열이 바이오매스에 전달되는 속도는 최종 생성물 구성을 결정하는 가장 중요한 요소입니다.
빠른 열분해는 400-700°C의 온도로 급속한 가열을 필요로 하며, 바이오매스를 응축하여 액체 바이오 오일로 만들 수 있는 증기로 분해합니다. 이 공정은 입자를 매우 빠르게 가열할 수 있는 반응기를 요구합니다.
반대로, 느린 열분해는 더 낮은 온도(300-400°C)와 훨씬 느린 가열 속도를 사용합니다. 이 환경은 바이오 숯이라고 불리는 안정적인 고체 탄소 구조의 형성을 선호합니다.
체류 시간: 물질이 뜨겁게 유지되는 시간
체류 시간은 바이오매스가 반응기의 뜨거운 영역 내에 머무는 기간을 나타냅니다.
빠른 열분해의 경우, 귀중한 증기가 응축되지 않는 가스로 추가 분해(균열)되는 것을 방지하기 위해 매우 짧은 증기 체류 시간(일반적으로 2초 미만)이 중요합니다.
느린 열분해의 경우, 바이오매스가 바이오 숯으로 완전히 전환되도록 보장하기 위해 훨씬 더 긴 고체 체류 시간(수 분에서 수 시간)이 필요합니다.
원료 처리: 배치 대 연속
반응기는 재료를 처리하는 방식에 따라 분류될 수 있습니다.
배치 반응기는 많은 고정층 설계와 같이 정해진 양의 원료를 장입하고 밀봉한 다음, 비우기 전에 전체 사이클을 실행합니다. 이들은 간단하지만 대규모 생산에는 덜 효율적입니다.
연속 반응기는 유동층 및 스크류 시스템과 같이 원료를 지속적으로 공급하고 생성물을 지속적으로 배출하여 중단 없는 산업 규모의 작동을 가능하게 합니다.

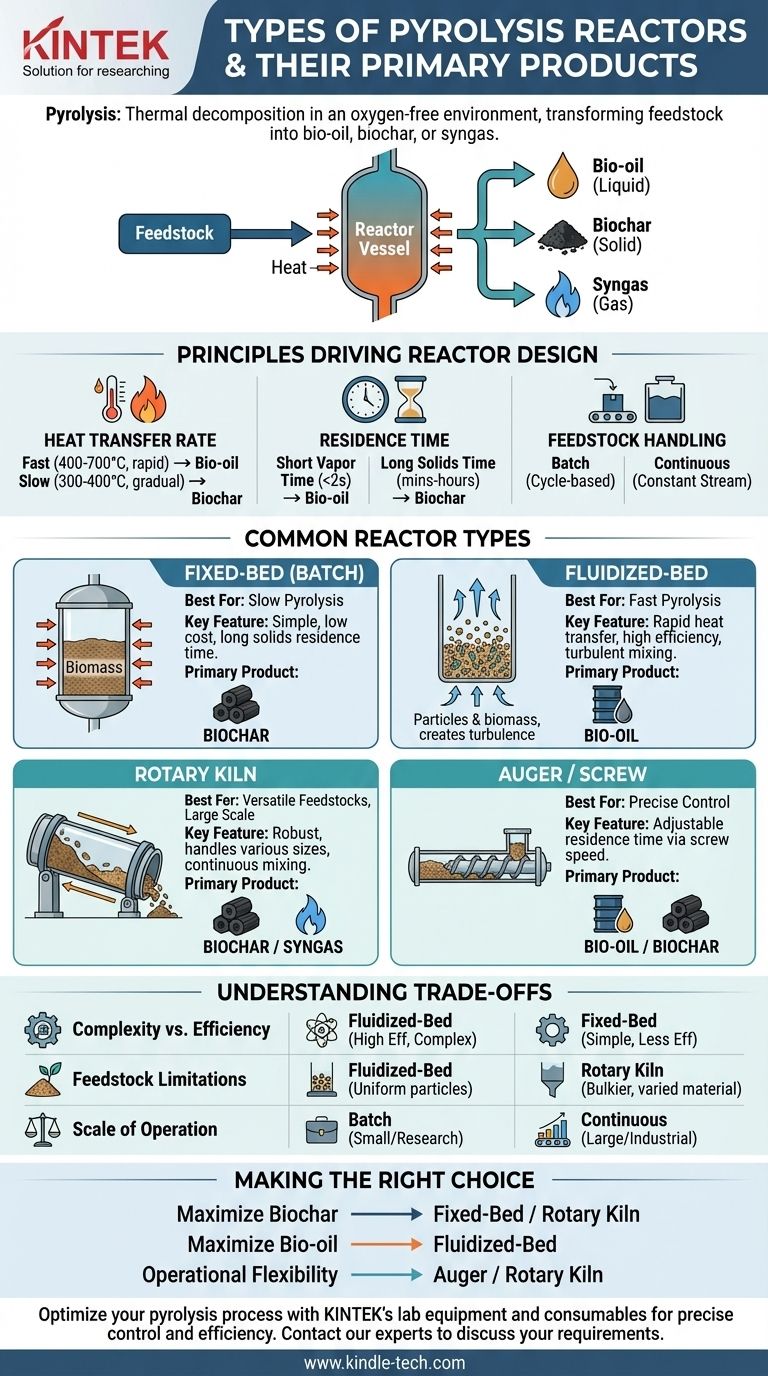

일반적인 반응기 유형 자세히 살펴보기
이러한 원리를 염두에 두면 각 주요 반응기 유형의 목적이 명확해집니다. 이들은 각각 특정 공정 조건을 달성하기 위해 설계된 도구입니다.
고정층 및 배치 반응기(단순성 및 바이오 숯용)
이들은 종종 가장 간단한 설계로, 바이오매스를 용기 내의 정적인 "층"에 놓고 외부에서 가열합니다.
열이 정지된 덩어리를 통해 천천히 침투해야 하므로 이러한 반응기는 본질적으로 느립니다. 이는 바이오 숯 수율을 최대화하는 것이 주된 목표인 느린 열분해에 이상적입니다. 또한 간단한 구조로 인해 초기 자본 비용이 낮습니다.
유동층 반응기(고수율 바이오 오일용)
유동층 반응기에서는 뜨거운 가스(질소와 같은)가 모래와 같은 미세 입자 층을 통해 강제로 위로 흐르게 하여 바이오매스 원료가 부유하고 유체처럼 거동하게 만듭니다.
이러한 "유동화"는 극도로 격렬한 혼합과 예외적으로 높은 열 전달 속도를 생성합니다. 이는 빠른 열분해에 이상적인 조건이며, 유동층 반응기는 액체 바이오 오일 생산을 최대화하기 위한 산업 표준입니다.
회전 가마 반응기(다용성 및 규모용)
회전 가마는 약간 기울어진 대형 회전 실린더입니다. 가마가 회전함에 따라 원료는 높은 쪽 끝에서 투입되어 낮은 쪽 끝으로 천천히 굴러 내려갑니다.
회전은 재료를 지속적으로 혼합하여 균일한 열 분포를 보장합니다. 열 전달 속도가 유동층만큼 빠르지는 않지만, 이러한 반응기는 견고하며 광범위한 원료 크기와 유형을 처리할 수 있고 대규모 느린 또는 중간 열분해에 적합합니다.
스크류(오거) 반응기(정밀 제어용)
스크류 반응기는 대형 나사 메커니즘을 사용하여 가열된 수평 또는 수직 튜브를 통해 원료를 적극적으로 밀어냅니다.
여기서 주요 이점은 정밀한 제어입니다. 스크류의 회전 속도는 가열 구역 내 재료의 체류 시간을 직접적으로 결정합니다. 이러한 높은 제어 수준 덕분에 스크류 반응기는 다양한 열분해 속도와 원료에 매우 잘 적응할 수 있습니다.
상충 관계 이해하기
단 하나의 반응기 설계가 보편적으로 우수하지는 않습니다. 최적의 선택은 항상 특정 운영 목표와 제약 조건에 따라 상충되는 요소를 균형 잡는 것을 포함합니다.
복잡성 대 효율성
유동층 반응기는 바이오 오일 생산에 매우 효율적이지만 기계적으로 복잡하고 원료 특성에 민감하여 세심한 공정 제어가 필요합니다. 이와 대조적으로 고정층 반응기는 간단하고 안정적이지만 연속 처리에 있어서는 훨씬 덜 효율적입니다.
원료 제약
원료의 물리적 특성은 중요한 제약 조건입니다. 유동층 반응기는 올바르게 작동하기 위해 균일한 크기의 미세 입자가 필요합니다. 반면에 회전 가마는 훨씬 더 관대하며 도시 고형 폐기물이나 목재 칩과 같은 더 부피가 크고 균일하지 않은 재료를 처리할 수 있습니다.
운영 규모
배치 반응기는 소규모 또는 연구 응용 분야에 적합합니다. 고처리량 산업 생산을 위해서는 초기 투자 비용이 더 높음에도 불구하고 규모의 경제를 달성하기 위해 순환 유동층, 스크류 또는 대형 회전 가마와 같은 연속 시스템이 필요합니다.
목표에 맞는 올바른 선택하기
반응기 선택은 주요 목표를 직접적으로 반영해야 합니다.
- 바이오 숯 생산 극대화에 중점을 두는 경우: 느린 열분해 공정이 필요하며, 이를 위해 더 간단한 고정층 또는 견고한 회전 가마 반응기가 가장 효과적인 도구입니다.
- 액체 바이오 오일 수율 극대화에 중점을 두는 경우: 빠른 열전달 능력 덕분에 고효율 유동층 또는 마모 반응기가 우수한 선택지인 빠른 열분해 공정이 필수적입니다.
- 운영 유연성 및 다양한 원료 처리에 중점을 두는 경우: 체류 시간에 대한 정밀한 제어를 위해 스크류(오거) 반응기 또는 타의 추종을 불허하는 견고성과 재료 내구성을 위해 회전 가마를 고려하십시오.
궁극적으로 반응기 설계가 최종 생성물 구성을 직접적으로 설계한다는 것을 이해하는 것이 열분해 기술을 숙달하는 열쇠입니다.
요약표:
| 반응기 유형 | 최적 용도 | 주요 특징 | 주요 생성물 |
|---|---|---|---|
| 고정층 | 느린 열분해 | 단순성, 배치 작동 | 바이오 숯 |
| 유동층 | 빠른 열분해 | 빠른 열 전달, 고효율 | 바이오 오일 |
| 회전 가마 | 다양한 원료 | 견고성, 대규모 작동 | 바이오 숯 / 합성 가스 |
| 스크류/오거 | 정밀 제어 | 조절 가능한 체류 시간 | 바이오 오일 / 바이오 숯 |
