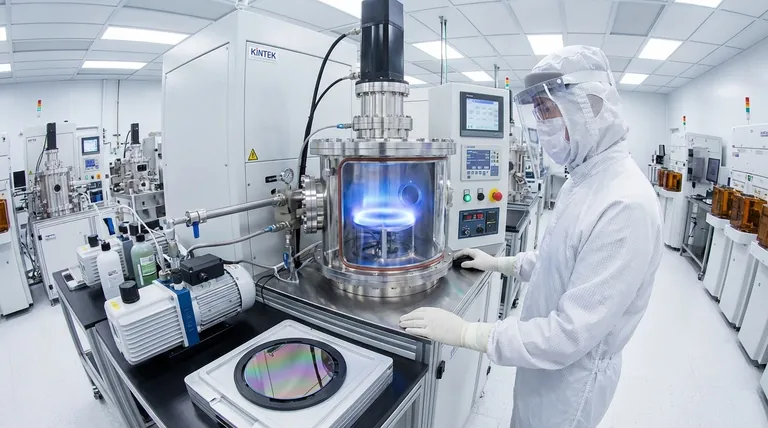

본질적으로 박막의 품질과 특성은 선택된 증착 방법, 박막이 성장하는 특정 조건, 사용되는 재료의 고유한 특성이라는 세 가지 광범위한 범주에 의해 결정됩니다. 박막에 의존하는 모든 장치의 최종 성능은 제조 공정 중에 이러한 요소를 관리하고 제어하는 방식의 직접적인 결과입니다.
핵심은 박막이 단순한 재료가 아니라는 것입니다. 이는 최종 특성이 전체 증착 공정의 창발적인 결과인 복잡한 구조라는 것입니다. 증착 방법 선택부터 기판 온도에 이르기까지 모든 결정은 필름의 원자 구조, 내부 응력 및 최종 성능에 직접적인 영향을 미칩니다.
기초: 방법 및 재료
내리는 첫 번째 중요한 선택은 올바른 증착 기술을 선택하고 필름과 그 위에 성장하는 표면 간의 상호 작용을 이해하는 것입니다. 이러한 결정은 전체 공정에 대한 근본적인 제약을 설정합니다.
증착 기술 선택
필름을 증착하는 데 사용되는 방법이 가장 중요한 요소입니다. 증착 기술은 크게 물리적 기상 증착(PVD)과 화학 기상 증착(CVD)의 두 가지 계열로 나뉩니다.
스퍼터링 또는 열 증착과 같은 PVD 방법은 재료를 소스에서 기판으로 물리적으로 이동시킵니다. ALD(원자층 증착) 또는 졸-겔과 같은 화학적 방법은 기판 표면에서 화학 반응을 사용하여 필름을 형성합니다. 이 선택은 도착하는 입자의 에너지, 성장 환경 및 달성 가능한 정밀도를 결정합니다.
기판 및 필름 재료 상호 작용
박막은 독립적으로 존재하지 않으며 기판 위에서 성장합니다. 필름의 원자 격자와 기판 간의 불일치는 상당한 내부 응력 및 변형을 유발할 수 있습니다.
이 축적된 장력은 관리되지 않으면 균열이나 필름이 기판에서 벗겨지는 박리와 같은 심각한 결함으로 이어질 수 있습니다. 기판 자체의 청결도와 표면 품질 또한 매우 중요한 시작 조건입니다.
성장 제어: 임계 증착 매개변수
방법을 선택한 후에는 특정 공정 변수를 정밀하게 제어해야 합니다. 이러한 매개변수는 필름의 최종 구조와 속성을 미세 조정하기 위해 당기는 레버입니다.
기판 온도
온도는 표면에서 원자의 이동성을 제어하는 주요 변수입니다. 더 높은 온도는 표면 확산에 더 많은 에너지를 제공하여 원자가 보다 정렬된 결정 구조에 자리 잡을 수 있도록 합니다. 온도가 불충분하면 더 무질서하거나 비정질 필름이 생길 수 있습니다.
증착 속도 및 압력
재료가 기판에 도달하는 속도(유속)와 증착 챔버 내부의 압력은 중요합니다. 매우 빠른 증착 속도는 결함이 해결될 기회를 갖기 전에 결함을 "묻어버려" 밀도가 낮은 필름을 초래할 수 있습니다. 챔버 압력은 입자가 소스에서 기판으로 이동하는 방식에 영향을 미칩니다.
증착 환경
증착 챔버 내의 가스 또는 플라즈마의 구성은 근본적입니다. CVD에서 전구체 가스의 유형과 흐름은 필름의 화학적 구성을 결정합니다. 스퍼터링과 같은 PVD 기술에서 반응성 이온(라디칼)의 형태와 에너지(플라즈마 환경)는 필름의 성장과 화학에 직접적인 영향을 미칩니다.
결과: 필름 특성 정의
증착 방법과 공정 매개변수의 상호 작용은 필름의 최종 물리적 및 기계적 특성으로 나타납니다.
결정립 구조 및 밀도
성장하는 동안 필름은 결정립이라고 하는 미세한 결정 영역을 형성합니다. 불규칙한 결정립 성장은 일부 성장하는 필름 부분이 더 높은 결정립에 의해 차단되는 "그림자" 효과를 생성할 수 있습니다. 이는 공극과 낮은 밀도의 필름을 초래하여 기계적 및 전기적 무결성을 손상시킬 수 있습니다.
표면 거칠기 및 결함
필름의 최종 평활도는 성장 공정의 직접적인 결과입니다. 표면 거칠기 및 기타 결함은 광학 분야와 같이 빛 산란을 유발하는 응용 분야나 전류 흐름을 방해할 수 있는 전자 분야에서 성능에 큰 영향을 미칠 수 있습니다.
흡착 및 탈착 역학
원자 수준에서 필름 성장은 흡착(원자가 표면에 달라붙는 것)과 탈착(원자가 표면에서 떨어져 나가는 것) 사이의 균형입니다. 온도와 압력의 영향을 받는 이러한 공정의 속도는 필름의 순도, 밀도 및 전반적인 품질을 결정합니다.
상충 관계 이해: 실패 모드 및 비용
완벽한 박막을 달성하는 것은 일련의 절충과 일반적인 함정 피하기를 탐색하는 것을 포함합니다.
내부 응력 및 변형
언급했듯이 응력은 주요 실패 모드입니다. 이는 격자 불일치뿐만 아니라 필름과 기판 간의 열팽창 차이에서도 발생합니다. 증착 설정을 관리하고 증착 후 열처리(어닐링)를 사용하는 것이 이 위험을 완화하는 핵심 전략입니다.
순도 및 원자 규모 결함
반도체와 같은 고성능 응용 분야의 경우 순도는 협상의 여지가 없습니다. 단 몇 개의 잘못 배치된 원자 또는 불순물이라도 마이크로 전자 장치의 성능에 치명적인 해를 끼칠 수 있습니다. 이는 고정밀 증착 기술과 극도로 깨끗한 제조 조건을 필요로 합니다.
비용, 속도 및 정밀도
필름 품질과 생산 비용 및 효율성 사이에는 끊임없는 상충 관계가 있습니다. 분자선 에피택시(MBE) 또는 ALD와 같은 방법은 비교할 수 없는 원자 수준 제어를 제공하지만 매우 느리고 비쌉니다. 이와 대조적으로 딥 코팅 또는 스핀 코팅과 같은 기술은 빠르고 저렴하지만 구조적 정밀도는 훨씬 낮습니다.
응용 분야에 맞는 올바른 선택
요인의 최종 선택은 박막의 의도된 용도에 전적으로 달려 있습니다.
- 고성능 전자 장치가 주요 초점인 경우: 더 높은 비용과 느린 속도를 수용하면서 원자 수준 제어를 제공하는 ALD 또는 MBE와 같은 고순도 증착 방법을 우선시하십시오.
- 광학 코팅이 주요 초점인 경우: 표면 거칠기를 최소화하고 균일한 필름 밀도를 보장하기 위해 증착 매개변수를 세심하게 제어하십시오. 이는 광학 특성에 직접적인 영향을 미치기 때문입니다.
- 기계적 내구성이 주요 초점인 경우: 균열 및 박리를 방지하기 위해 내부 응력 관리 및 강력한 필름-기판 접착 촉진에 집중하십시오.
- 신속하거나 저렴한 생산이 주요 초점인 경우: 필름 정밀도의 고유한 상충 관계를 이해하고 수용하는 동시에 졸-겔 또는 스퍼터링과 같은 확장 가능한 화학적 방법을 고려하십시오.
궁극적으로 박막 기술을 마스터하는 것은 증착 공정과 달성해야 하는 최종 필름 특성 간의 직접적인 관계를 이해하고 제어하는 데 있습니다.
요약표:
| 요인 범주 | 주요 요소 | 필름에 미치는 영향 |
|---|---|---|
| 증착 방법 | PVD(스퍼터링), CVD, ALD | 입자 에너지, 성장 환경 및 정밀도 결정 |
| 공정 매개변수 | 기판 온도, 증착 속도, 압력 | 필름 구조, 밀도 및 표면 거칠기 제어 |
| 재료 특성 | 필름-기판 상호 작용, 격자 불일치 | 내부 응력, 접착 및 박리 위험에 영향 |
