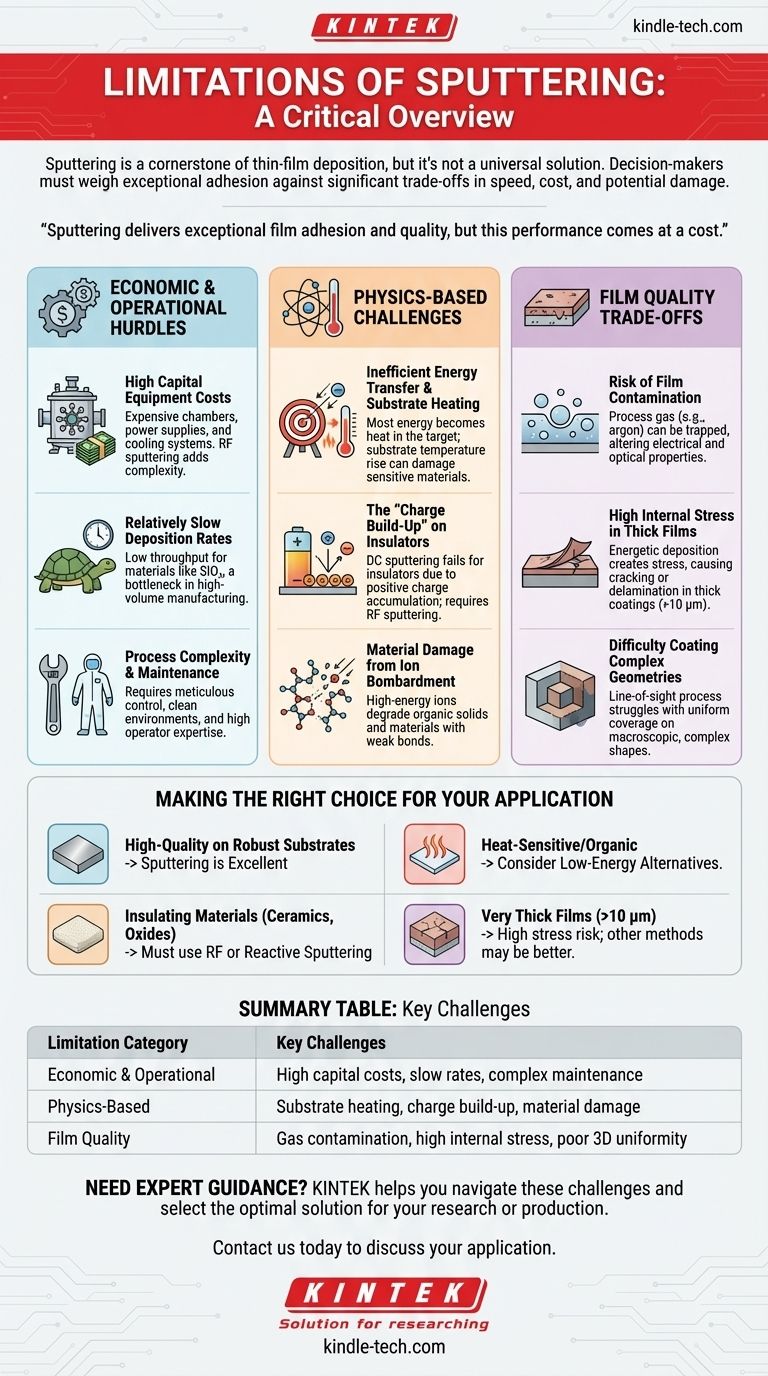

스퍼터링은 현대 박막 증착의 핵심 기술이지만, 보편적인 해결책은 아닙니다. 이 기술은 비용, 속도 및 물리적 공정의 공격적인 특성과 관련된 일련의 고유한 한계로 정의됩니다. 이러한 요인에는 높은 초기 투자 비용, 특정 재료에 대한 느린 증착 속도, 기판에서의 상당한 열 발생, 민감한 재료 손상 가능성이 포함됩니다.
스퍼터링은 탁월한 박막 접착력과 품질을 제공하지만, 이러한 성능에는 비용이 따릅니다. 의사 결정자는 이러한 이점을 공정 속도, 장비 비용, 대상 및 기판에 대한 잠재적인 열적 또는 구조적 손상과 같은 중요한 절충점과 비교하여 평가해야 합니다.
경제적 및 운영상의 난관
공정의 물리적 측면을 고려하기 전에, 스퍼터링 구현의 실제적인 현실은 첫 번째 한계 세트를 제시합니다. 이러한 요인들은 종종 스퍼터링이 특정 프로젝트 또는 생산 환경에 대한 실행 가능한 옵션인지 여부를 결정합니다.
높은 초기 장비 비용
스퍼터링 시스템은 복잡하고 비쌉니다. 초기 투자에는 고성능 진공 챔버, 강력하고 안정적인 전원 공급 장치, 가스 유량 제어, 그리고 종종 정교한 냉각 시스템이 필요합니다.
절연 재료 증착에 필요한 RF 스퍼터링과 같은 기술은 특수 RF 전원 발생기 및 임피던스 매칭 네트워크를 통해 추가 비용과 복잡성을 증가시킵니다.
상대적으로 느린 증착 속도
열 증발과 같은 다른 방법에 비해 스퍼터링은 느린 공정일 수 있습니다. 이는 이산화규소(SiO₂)와 같이 "스퍼터 수율"이 낮은 특정 재료에 특히 해당됩니다.
이러한 낮은 처리량은 대량 생산에서 상당한 병목 현상이 되어 웨이퍼 또는 부품당 비용을 증가시킬 수 있습니다.
공정 복잡성 및 유지보수
고품질의 깨끗한 박막을 얻으려면 세심한 공정 제어 및 시스템 유지보수가 필요합니다. 스퍼터링은 공정 매개변수 및 진공 환경의 청결도에 매우 민감합니다.
이는 재현성을 보장하고 결함을 최소화하기 위해 정기적인 유지보수 일정과 높은 수준의 작업자 전문 지식을 필요로 합니다.
물리 기반의 과제
고에너지 이온 충돌을 통해 원자를 방출하는 스퍼터링의 기본 메커니즘은 가장 중요한 기술적 한계의 원인입니다.
비효율적인 에너지 전달 및 기판 가열
충돌하는 이온의 운동 에너지 대부분은 원자를 방출하는 것이 아니라 대상 재료 내에서 열로 변환됩니다. 이 엄청난 열은 대상 손상을 방지하기 위해 적극적으로 제거되어야 합니다.
이 에너지의 일부는 응축되는 원자와 공정 방사선에 의해 기판으로도 전달되어 기판 온도를 상당히 상승시킵니다. 이는 플라스틱 또는 유기 전자 장치와 같은 온도에 민감한 기판을 손상시킬 수 있습니다.
절연체에 대한 "전하 축적"
이 기술의 가장 기본적인 형태인 DC 스퍼터링은 전기 절연 재료에 부적합합니다. DC 스퍼터링 중 절연 대상에 대한 양이온 충돌은 표면에 양전하가 축적되도록 합니다.
이 전하 축적은 결국 들어오는 양이온 아르곤 이온을 밀어내어 스퍼터링 공정을 효과적으로 중단시킵니다. 이것이 전기적 전위를 교대로 사용하는 RF 스퍼터링이 개발된 이유입니다.
이온 충돌로 인한 재료 손상
스퍼터링 공정의 고에너지 특성은 파괴적일 수 있습니다. 유기 고체와 같이 분자 결합이 약한 재료는 지속적인 이온 충돌에 의해 쉽게 분해되거나 손상됩니다.
이로 인해 스퍼터링은 상당한 공정 수정 없이는 특정 종류의 폴리머 및 기타 민감한 유기 화합물을 증착하는 데 부적합합니다.
박막 품질 절충점 이해
고품질 박막 생산으로 알려져 있지만, 스퍼터링은 특히 특정 조건에서 최종 박막의 순도, 응력 및 균일성에 영향을 미칠 수 있는 과제를 제시합니다.
박막 오염 위험
스퍼터링은 증발과 같은 기술보다 더 높은 압력(낮은 진공)에서 작동합니다. 이는 챔버에 일반적으로 아르곤인 공정 가스의 농도가 더 높다는 것을 의미합니다.
박막이 성장함에 따라 이러한 가스 원자가 박막 구조에 통합되거나 "갇힐" 수 있습니다. 이 오염은 박막의 전기적, 광학적 및 기계적 특성을 변경할 수 있습니다.
두꺼운 박막의 높은 내부 응력
스퍼터링된 원자의 고에너지 도달은 성장하는 박막 내에 높은 수준의 압축 또는 인장 응력을 생성할 수 있습니다.
이러한 응력은 얇은 층의 접착에 유익할 수 있지만, 두꺼운 코팅을 증착할 때 주요 문제가 됩니다. 높은 내부 응력은 박막이 균열되거나, 박리되거나, 기판에서 벗겨지게 할 수 있습니다.
복잡한 형상 코팅의 어려움
스퍼터링은 시야선 공정입니다. 미세한 표면 특징에 대한 탁월한 "단계 적용 범위"를 제공하지만, 그림자 효과로 인해 거시적이고 복잡한 3차원 형상에 균일한 코팅을 증착하는 데 어려움을 겪습니다.
응용 분야에 적합한 선택
스퍼터링이 적절한지 여부를 결정하려면 스퍼터링의 기능을 주요 목표와 일치시켜야 합니다.
- 고품질의 조밀한 박막을 견고한 기판에 증착하는 것이 주요 목표인 경우: 스퍼터링은 훌륭한 선택이지만, 높은 초기 비용과 잠재적으로 느린 공정 시간을 감수해야 합니다.
- 열에 민감하거나 유기 재료에 증착하는 것이 주요 목표인 경우: 스퍼터링의 열 부하 및 이온 충돌은 상당한 위험을 초래하므로, 열 증발과 같은 저에너지 대안을 고려하십시오.
- 절연 재료(세라믹, 산화물)를 증착하는 것이 주요 목표인 경우: RF 또는 반응성 스퍼터링을 사용해야 하며, 이는 금속의 DC 스퍼터링에 비해 비용과 복잡성을 증가시킵니다.
- 매우 두꺼운 박막(>10 µm)을 생산하는 것이 주요 목표인 경우: 스퍼터링에 의해 생성되는 내부 응력이 박막 파괴를 유발할 수 있음을 인지하십시오. 다른 증착 방법이 더 적합할 수 있습니다.
궁극적으로 올바른 증착 기술을 선택하려면 재료의 특성, 기판의 한계, 프로젝트의 경제적 제약에 대한 명확한 이해가 필요합니다.
요약표:
| 한계 범주 | 주요 과제 |
|---|---|
| 경제적 및 운영상 | 높은 초기 비용, 느린 증착 속도, 복잡한 유지보수 |
| 물리 기반 | 기판 가열, 절연체에 대한 전하 축적, 재료 손상 |
| 박막 품질 | 가스 오염 위험, 높은 내부 응력, 불균일한 3D 코팅 |
