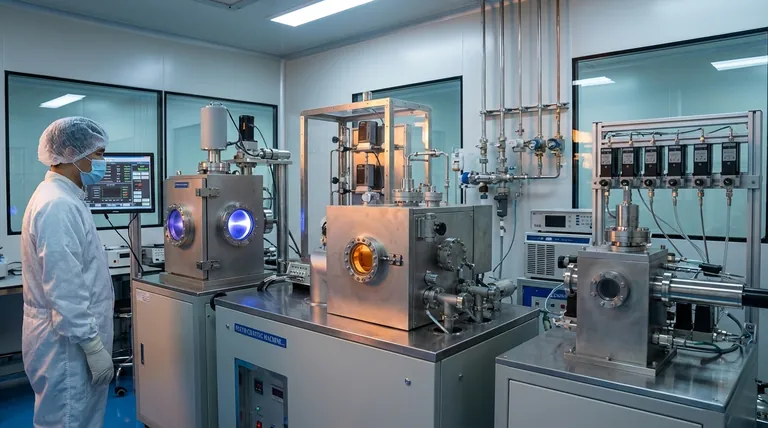

진공 증착에서 금속층을 증착하는 주요 방법은 물리적 기상 증착(PVD)과 화학적 기상 증착(CVD)이라는 두 가지 주요 계열로 나뉩니다. PVD는 기화 또는 스퍼터링을 통해 물질을 소스에서 기판으로 물리적으로 이동시키는 것을 포함하는 반면, CVD는 전구체 가스의 화학 반응을 기판 표면에서 사용하여 필름을 형성합니다.
핵심 과제는 단순히 이러한 방법의 이름을 아는 것이 아니라 근본적인 메커니즘을 이해하는 것입니다. 방법 선택은 밀도, 접착력, 균일성 및 순도와 같은 필름 특성을 직접적으로 결정합니다.
증착의 두 가지 기둥: PVD 및 CVD
거의 모든 진공 증착 기술은 물리적 또는 화학적 공정으로 분류될 수 있습니다. 이 차이점을 이해하는 것이 작업을 위한 올바른 도구를 선택하는 첫 번째 단계입니다.
물리적 기상 증착 (PVD)
PVD 기술은 순전히 물리적인 수단, 즉 재료를 가열하거나 에너지 이온으로 폭격하여 소스 재료의 증기를 생성합니다. 이 증기는 진공 챔버를 통과하여 기판 위에 응축되어 박막을 형성합니다.
증발 (Evaporation)
증발은 간단한 가시선(line-of-sight) 공정입니다. 소스 재료 또는 "충전물"을 고진공에서 가열하여 원자가 기화될 때까지 가열합니다. 이 원자들은 직선으로 이동하여 더 차가운 기판에 부딪혀 고체 필름으로 응축됩니다. 가장 일반적인 변형은 소스 재료를 매우 정밀하게 가열하기 위해 고에너지 전자빔을 사용하는 전자빔 증발입니다.
스퍼터링 (Sputtering)
스퍼터링은 더 에너지 집약적인 공정입니다. 아르곤과 같은 불활성 가스로 플라즈마를 생성하는 것으로 시작됩니다. 이 플라즈마에서 양전하를 띤 이온은 원하는 코팅 재료로 만들어진 "타겟"을 향해 가속됩니다. 이 이온들의 충돌은 타겟에서 원자를 방출하거나 "스퍼터링"하며, 이 원자들이 기판 위에 증착됩니다. 마그네트론 스퍼터링은 강력한 자석을 사용하여 플라즈마를 타겟 근처에 가두어 증착 속도를 극적으로 높입니다.
화학적 기상 증착 (CVD)
PVD와 달리 CVD는 코팅 재료의 고체 블록으로 시작하지 않습니다. 대신, 필요한 원소를 포함하는 하나 이상의 휘발성 전구체 가스가 챔버로 도입됩니다. 이 가스들은 가열된 기판 표면에서 분해되거나 반응하여 원하는 고체 필름을 남깁니다.
원자층 증착 (ALD)
ALD는 필름 두께와 순응도에 대한 탁월한 제어를 제공하는 매우 진보된 CVD의 하위 유형입니다. 순차적이고 자체 제한적인 펄스로 전구체 가스를 도입하여 작동합니다. 각 펄스는 기판 위에 정확히 하나의 원자층을 생성하여 원자 수준의 정밀도로 완벽하게 균일하고 핀홀이 없는 필름 성장을 가능하게 합니다.
주요 상충 관계 이해하기
단 하나의 방법이 보편적으로 우수하지는 않습니다. 최적의 선택은 요구되는 필름 특성, 기판 특성 및 공정 비용의 균형에 전적으로 달려 있습니다.
필름 품질 대 증착 속도
증착 원자의 에너지가 더 높기 때문에 스퍼터링된 필름은 증발된 필름보다 일반적으로 더 밀도가 높고, 접착력이 강하며, 내부 응력이 낮습니다. 그러나 특정 재료의 경우 증발이 더 빠른 공정일 수 있습니다. ALD는 최고의 품질 필름을 생성하지만 단연코 가장 느린 방법입니다.
순응도 대 가시선
증발 및 스퍼터링과 같은 PVD 공정은 가시선(line-of-sight) 방식이므로 복잡한 3차원 표면을 균일하게 코팅하는 데 어려움을 겪어 "음영" 효과가 발생합니다. 이와 대조적으로 CVD 및 ALD는 기본 지형을 완벽하게 복제하는 고도로 순응적인 코팅을 생성하는 데 탁월합니다.
공정 온도 및 기판 호환성
전통적인 CVD는 필요한 화학 반응을 유도하기 위해 매우 높은 기판 온도를 요구하는 경우가 많습니다. 이는 폴리머 또는 특정 전자 부품과 같은 민감한 기판을 손상시킬 수 있습니다. PVD 방법, 특히 스퍼터링은 훨씬 더 낮은 온도에서 수행될 수 있어 더 다재다능합니다.
비용 및 복잡성
일반적으로 증발 시스템이 가장 간단하고 비용이 가장 적게 듭니다. 스퍼터링 시스템은 중간 정도의 복잡성을 가지며, CVD 및 특히 ALD 시스템은 정밀한 가스 처리 및 공정 제어가 필요하므로 가장 복잡하고 자본 비용이 가장 높습니다.
응용 분야에 적합한 방법 선택
최종 결정은 프로젝트에서 가장 중요한 결과에 따라 안내되어야 합니다.
- 단순하고 평평한 표면에 비용 효율적인 코팅이 주요 초점인 경우: 열 증발 또는 전자빔 증발은 직접적이고 효율적인 솔루션을 제공합니다.
- 높은 밀도와 강력한 접착력을 가진 내구성 있는 필름이 주요 초점인 경우: 마그네트론 스퍼터링은 강력하고 널리 사용되는 산업 표준입니다.
- 완벽한 균일성을 가진 복잡한 3D 모양 코팅이 주요 초점인 경우: 화학적 기상 증착(CVD)은 순응성 기능으로 인해 탁월한 선택입니다.
- 최고의 정밀도와 핀홀이 없는 필름이 주요 초점인 경우: 원자층 증착(ALD)은 단일 원자층에 이르기까지 비교할 수 없는 제어를 제공합니다.
각 방법의 고유한 강점을 특정 응용 분야에 맞춤으로써 재현 가능하고 높은 수율의 제조 공정을 보장할 수 있습니다.
요약표:
| 방법 | 유형 | 핵심 메커니즘 | 주요 장점 | 이상적인 용도 |
|---|---|---|---|---|
| 증발 | PVD | 소스 재료를 가열하여 원자 기화 | 빠른 속도, 단순한 모양에 비용 효율적 | 단순하고 평평한 표면 |
| 스퍼터링 | PVD | 플라즈마 이온을 사용하여 타겟에서 원자 방출 | 밀도가 높고 접착력이 강하며 고품질 필름 | 강력한 접착력이 필요한 내구성 있는 코팅 |
| CVD | 화학 | 기판 위에서 전구체 가스의 화학 반응 | 복잡한 모양에 대한 우수한 순응도 커버리지 | 복잡한 3D 구조를 균일하게 코팅 |
| ALD | CVD (고급) | 순차적, 자체 제한적 표면 반응 | 원자 수준 제어, 핀홀 없는 필름 | 궁극적인 정밀도와 균일성 |
