본질적으로 열간 등방압착(HIP)은 세 가지 주요 파라미터, 즉 고온, 고압 및 공정 주기 시간으로 정의됩니다. 이 첨단 제조 기술은 부품에 모든 방향으로 균일한 압력(일반적으로 100~200 MPa)을 가하는 동시에 가마에서 1000°C에서 2200°C 사이의 온도로 가열합니다. 아르곤과 같은 불활성 가스가 이 압력을 균일하게 전달하는 매체로 사용되어 부품의 전체 모양을 변경하지 않고 치밀화되거나 접합되도록 보장합니다.
핵심 통찰력은 열간 등방압착이 단순히 열과 압력을 가하는 것이 아니라, 제어된 분위기 내에서 이러한 파라미터를 정밀하게 동시에 제어하여 완전한 재료 치밀화를 달성하고 내부 결함을 제거하거나 재료 간의 야금학적 결합을 생성하는 데 있다는 것입니다.
HIP 공정의 핵심 파라미터
열간 등방압착을 이해하려면 제어되는 각 변수의 기능을 이해해야 합니다. 이 공정은 고압 용기, 내부 가열로 및 정교한 제어 시스템으로 구성된 특수 시스템 내부에서 수행됩니다.
고온
온도는 미세 수준에서 변화를 위한 촉매제입니다. 재료를 녹는점보다 낮은 고온으로 가열하면 원자 확산과 소성 변형이 가능해집니다. 이로 인해 재료가 내부 공동을 붕괴시킬 만큼 가단성이 생깁니다.
등방압력
압력은 치밀화의 구동력입니다. 불활성 가스, 거의 항상 아르곤이 용기 내부에서 매우 높은 수준(100–200 MPa)으로 압축됩니다. 이 가스는 부품에 모든 방향에서 균일하거나 등방성인 압력을 가하여 내부 기공, 공동 및 결함을 물리적으로 강제로 닫고 용접합니다.
공정 시간
세 번째 중요 파라미터는 시간입니다. 부품은 유지 시간이라고 하는 특정 기간 동안 목표 온도와 압력에 유지됩니다. 이 기간은 재료가 완전히 치밀화되고 필요한 곳에서 확산 접합이 일어나도록 충분한 시간을 제공하는 데 필수적입니다. 총 주기에는 제어된 승온 및 냉각 기간도 포함됩니다.
일반적인 HIP 주기 설명
온도, 압력 및 시간 파라미터는 무작위로 적용되지 않습니다. 일관된 결과를 보장하기 위해 매우 제어되고 반복 가능한 공정 주기 내에서 관리됩니다.
1. 적재 및 밀봉
먼저 부품 또는 구성 요소가 가열 챔버에 적재된 다음 메인 고압 용기 내부에 밀봉됩니다. 용기에서 공기를 퍼징하고 산소와 같은 반응성 가스를 제거하기 위해 진공을 뽑습니다.
2. 가압 및 가열
용기에 불활성 아르곤 가스가 채워지고 압축기를 사용하여 압력이 증가합니다. 동시에 내부 가마가 챔버와 구성 요소를 가열하기 시작합니다. 이 두 파라미터는 제어되고 동기화된 방식으로 상승됩니다.
3. 유지 단계
목표 온도와 압력에 도달하면 시스템이 유지 단계에 들어갑니다. 제어 시스템은 재료가 최종적이고 완전히 밀도가 높은 상태에 도달하도록 허용하기 위해 미리 결정된 시간 동안 이러한 파라미터를 높은 정밀도로 유지합니다.
4. 냉각 및 감압
유지 단계가 완료되면 가마가 꺼지고 용기가 냉각되기 시작합니다. 가스 압력은 제어된 감압 단계에서 느리고 안전하게 방출됩니다. 주변 조건에 도달하면 구성 요소를 안전하게 제거할 수 있습니다.
주요 고려 사항 이해
강력하지만 HIP 공정에는 이해해야 할 특정 제약 조건과 상충 관계가 포함됩니다.
장비 및 비용
HIP 시스템은 매우 복잡하고 정밀한 장비입니다. 여기에는 두꺼운 벽의 압력 용기, 고온 가마, 가스 압축기, 진공 펌프 및 고급 제어 시스템이 포함됩니다. 이러한 복잡성으로 인해 이 공정은 상당한 투자가 필요합니다.
준망상(Near-Net Shape) 요구 사항
압력의 등방성 특성은 부품의 전체 모양이 변경되지 않도록 보장합니다. 이는 HIP 주기가 시작되기 전에 부품이 거의 최종 형상으로 제조되어야 함을 의미합니다. HIP는 성형 공정이 아니라 치밀화 또는 접합 공정입니다.
재료 호환성
이 공정은 고온에서 열화되지 않는 재료에 가장 적합합니다. 여기에는 대부분의 금속, 합금, 세라믹 및 특정 복합 재료가 포함됩니다. 특정 온도 및 압력 파라미터는 처리되는 재료에 따라 신중하게 선택되어야 합니다.
목표에 맞는 올바른 선택
HIP 주기의 정확한 파라미터는 재료와 원하는 결과에 따라 선택됩니다.
- 주요 초점이 주조물의 기공률 제거인 경우: 핵심은 부품의 임계 치수를 변경하지 않으면서 소성 흐름을 유발하고 내부 공동을 닫기에 충분한 온도와 압력을 선택하는 것입니다.
- 주요 초점이 분말 금속 소결인 경우: 파라미터는 최적의 기계적 특성을 가진 완전히 밀도가 높은 고체 부품으로 미리 형성된 분말 모양을 통합하기 위해 정밀하게 제어되어야 합니다.
- 주요 초점이 이종 재료 접합인 경우: 두 재료의 계면을 가로질러 원자 확산을 촉진하여 모재보다 강한 진정한 야금학적 결합을 생성하도록 주기를 신중하게 설계해야 합니다.
궁극적으로 온도, 압력 및 시간의 상호 작용을 마스터하는 것이 응용 분야에 대한 열간 등방압착의 잠재력을 최대한 발휘하는 열쇠입니다.
요약표:
| 파라미터 | 일반적인 범위 | 기능 |
|---|---|---|
| 온도 | 1000°C – 2200°C | 공동 폐쇄를 위한 원자 확산 및 재료 소성 활성화. |
| 압력 | 100 – 200 MPa (아르곤) | 모든 방향에서 균일한 힘을 가하여 내부 결함을 붕괴시킴. |
| 시간 (유지) | 응용 분야별 | 완전한 치밀화 및 확산 접합이 일어나도록 허용함. |
재료의 완전한 치밀화 및 내부 결함 제거를 달성할 준비가 되셨습니까?
온도, 압력 및 시간의 정밀한 제어는 성공적인 열간 등방압착(HIP) 주기에 매우 중요합니다. KINTEK은 주조물, 분말 금속 또는 고급 복합 재료를 다루든 관계없이 특정 재료 및 목표에 맞게 이러한 파라미터를 최적화하기 위한 기술과 전문 지식을 제공하는 고급 실험실 장비 및 소모품을 전문으로 합니다.
귀하의 재료 특성을 향상시키고 R&D 또는 생산을 발전시키는 방법에 대해 논의하려면 오늘 저희 전문가에게 문의하십시오.

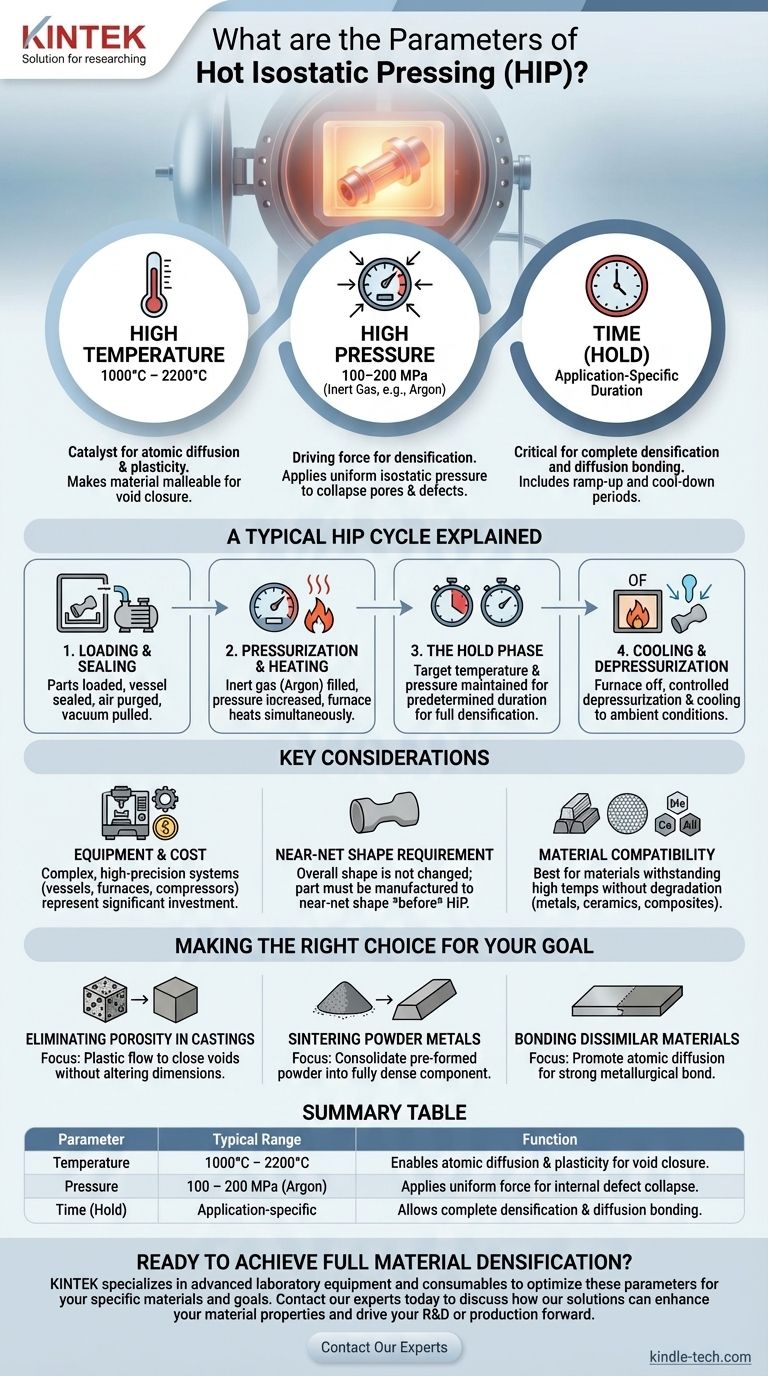

시각적 가이드
