주요 그래핀 합성 방법은 무엇인가요?하향식 및 상향식 접근법 살펴보기

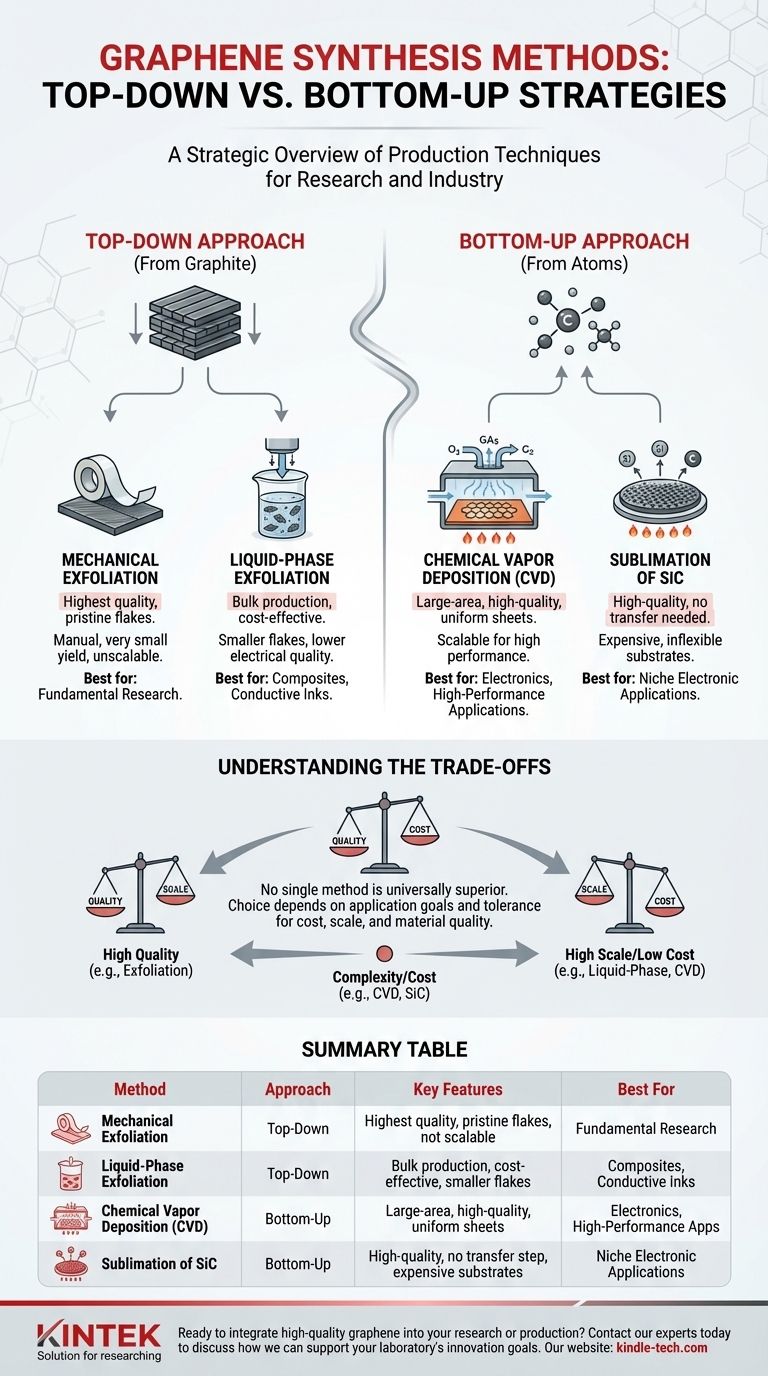

그래핀 합성 방법은 크게 상향식 방법과 하향식 방법의 두 가지 주요 접근법으로 분류할 수 있습니다.상향식 접근 방식은 작은 탄소 함유 분자 또는 원자로부터 그래핀을 만드는 것이고, 하향식 접근 방식은 흑연과 같은 큰 탄소 구조를 분해하여 그래핀 층을 분리하는 것입니다.주요 기술로는 화학 기상 증착(CVD), 기계적 박리, 산화 그래핀 환원, 에피택셜 성장 등이 있습니다.각 방법에는 장점과 한계가 있으므로 원하는 품질, 확장성 및 비용 효율성에 따라 다양한 애플리케이션에 적합합니다.

핵심 사항을 설명합니다:

주요 그래핀 합성 방법은 무엇인가요?하향식 및 상향식 접근법 살펴보기
  1. 상향식 합성 방법:

    • 화학 기상 증착(CVD):
      • CVD는 고품질 그래핀을 합성하는 데 가장 널리 사용되는 방법 중 하나입니다.구리나 니켈과 같은 기판 위에서 탄소 함유 가스(예: 메탄)를 고온(일반적으로 800-1000°C)에서 분해하는 방식입니다.그러면 탄소 원자가 침전되어 기판 위에 그래핀 층을 형성합니다.
      • 장점:전자 애플리케이션에 적합한 대면적, 고품질 그래핀을 생산합니다.
      • 한계:높은 온도와 특수 장비가 필요하므로 비용이 많이 듭니다.
    • 에피택셜 성장:
      • 이 방법은 실리콘 카바이드(SiC)와 같은 결정성 기판 위에 그래핀을 성장시키는 것입니다.SiC를 고온으로 가열하면 실리콘 원자가 증발하여 그래핀 층이 남게 됩니다.
      • 장점:고품질의 단결정 그래핀을 생산합니다.
      • 한계:적합한 기판의 가용성과 높은 생산 비용으로 인해 제한됨.
    • 아크 방전:
      • 아크 방전은 불활성 가스 분위기에서 두 흑연 전극 사이에 전기 아크를 생성하는 것입니다.고에너지 아크가 흑연을 기화시키고 탄소 원자가 그래핀 시트로 재조립됩니다.
      • 장점:소규모 생산에 간편하고 비용 효율적입니다.
      • 한계:다양한 품질의 그래핀을 생산하며 대규모 생산에는 적합하지 않습니다.
  2. 하향식 합성 방법:

    • 기계적 각질 제거:
      • 이 방법은 접착 테이프를 사용하여 흑연에서 그래핀 층을 벗겨내는 것입니다.반복적인 박리 과정을 통해 단일 또는 몇 층의 그래핀 시트를 분리합니다.
      • 장점:최소한의 결함으로 고품질 그래핀을 생산합니다.
      • 한계:확장성이 떨어지고 소량의 그래핀만 생산됩니다.
    • 화학적 산화 및 환원:
      • 이 방법은 흑연으로 시작하여 산화 그래핀 산화물(GO)을 생성합니다.그런 다음 GO를 화학적으로 환원시켜 산소기를 제거하고 그래핀 구조를 복원합니다.
      • 장점:그래핀을 대량으로 생산할 수 있는 확장성과 비용 효율성이 뛰어납니다.
      • 한계:환원 공정은 종종 잔류 결함을 남기며 그래핀의 품질을 떨어뜨립니다.
    • 액상 각질 제거:
      • 이 기술은 흑연을 용매에 분산시키고 초음파 에너지를 가하여 층을 그래핀 시트로 분리하는 것입니다.
      • 장점:확장 가능하며 용액 형태의 그래핀 생산에 적합합니다.
      • 한계:그래핀의 품질이 다른 방법에 비해 낮은 경우가 많습니다.
  3. 고품질 그래핀을 위한 특수 기술:

    • 단결정 그래핀 합성:
      • 고온의 수소 분위기에서 어닐링과 같이 기판이나 촉매 필름을 변형하면 단결정 그래핀의 성장을 촉진할 수 있습니다.CVD 공정에서 단결정 기판을 사용하면 고품질 그래핀을 얻을 수 있습니다.
      • 장점:고급 전자 애플리케이션에 이상적인 결함 없는 단결정 그래핀을 생산합니다.
      • 한계:성장 조건에 대한 정밀한 제어가 필요하며 비용이 더 많이 듭니다.
  4. 방법 비교:

    • 품질 대 확장성:
      • 기계적 박리 및 에피택셜 성장과 같은 방법은 고품질 그래핀을 생산하지만 확장성이 떨어집니다.반면, CVD 및 화학적 산화-환원 방법은 확장성이 뛰어나지만 품질이 저하될 수 있습니다.
    • 비용 및 복잡성:
      • CVD 및 에피택셜 성장과 같은 상향식 방법은 특수 장비와 높은 온도가 필요하기 때문에 더 복잡하고 비용이 많이 듭니다.화학적 산화-환원과 같은 하향식 방법은 더 간단하고 비용 효율적이지만 결함이 더 많은 그래핀을 생산할 수 있습니다.
  5. 응용 분야 및 적합성:

    • 전자제품:
      • CVD 또는 에피택셜 성장으로 생산된 고품질 그래핀은 우수한 전기적 특성으로 인해 전자 애플리케이션에 이상적입니다.
    • 복합재 및 코팅:
      • 화학적 산화-환원 또는 액상 박리법으로 생산된 그래핀은 대량이 필요하고 약간의 결함이 허용되는 복합재 및 코팅에 적합합니다.
    • 연구 및 개발:
      • 기계적 박리법은 기초 연구를 위한 고품질 그래핀을 얻기 위해 연구 환경에서 자주 사용됩니다.

각 합성 방법의 강점과 한계를 이해함으로써 구매자는 품질, 확장성, 비용 효율성 등 특정 응용 분야 요구사항에 따라 가장 적합한 기술을 선택할 수 있습니다.

요약 표

방법 접근 방식 장점 제한 사항 애플리케이션
화학 기상 증착(CVD) 바텀업 고품질, 대면적 그래핀 고가의 특수 장비 전자 제품
에피택셜 성장 바텀업 단결정, 고품질 그래핀 제한된 기판, 높은 비용 첨단 전자 장치
아크 방전 바텀업 간편하고 비용 효율적 다양한 품질, 소규모 연구
기계적 각질 제거 하향식 고품질, 최소한의 결함 확장 불가, 소량 생산 연구
화학적 산화-환원 하향식 확장성, 비용 효율성 잔류 결함, 품질 저하 복합재, 코팅
액상 각질 제거 하향식 확장 가능한 솔루션 기반 품질 향상 합성, 코팅
