증착은 기본적인 공정입니다. 기체 상태의 물질이 액체 단계를 거치지 않고 직접 고체로 변하는 과정입니다. 물 증기가 서리를 형성하는 것과 같은 간단한 예도 있지만, 기술 및 산업 분야에서 증착은 재료의 박막을 표면에 적용하는 데 사용되는 광범위한 공정을 의미합니다. 금, 알루미늄과 같은 금속, 단단한 세라믹, 심지어 플라스틱과 같은 폴리머를 포함하여 거의 모든 재료를 증착할 수 있습니다.
이해해야 할 핵심 개념은 "증착"이 단일 작업이 아니라 고도로 제어되는 엔지니어링 공정의 범주라는 것입니다. 사용되는 특정 "화학 물질" 또는 재료는 선택된 방법(물리 기상 증착(PVD) 또는 화학 기상 증착(CVD))과 최종 코팅의 원하는 특성에 전적으로 달려 있습니다.
증착의 두 가지 기둥: 물리적 대 화학적
증착될 수 있는 재료는 방법을 두 가지 주요 계열로 나누어 이해하는 것이 가장 좋습니다. 각 방법은 다른 원리로 작동하며 다른 재료 및 결과에 적합합니다.
물리 기상 증착 (PVD): 물질 이동
PVD는 소스("타겟"이라고 함)에서 코팅될 물체("기판")로 재료를 물리적으로 전달하는 공정입니다. 진공 상태에서 일어나는 일종의 분자 스프레이 페인팅이라고 생각하십시오.
소스 재료는 적용하려는 코팅의 고체 블록입니다. 높은 에너지가 이 타겟에서 원자 또는 분자를 떼어내는 데 사용되며, 이 원자 또는 분자는 진공을 통해 이동하여 기판 표면에 고체 필름으로 응축됩니다.
PVD를 통해 증착되는 일반적인 재료는 다음과 같습니다.
- 금속: 금(Au), 알루미늄(Al), 티타늄(Ti), 크롬(Cr). 이들은 반사성, 전도성 또는 장식용 코팅에 사용됩니다.
- 합금: 스테인리스 스틸, 인코넬.
- 세라믹: 질화티타늄(TiN), 산화알루미늄(Al2O3). 이들은 매우 단단하고 내마모성이 있는 표면을 만듭니다.
화학 기상 증착 (CVD): 분자로 쌓기
CVD는 근본적으로 다릅니다. 기존 재료를 물리적으로 이동시키는 대신, 화학 반응을 통해 기판 위에 새로운 고체 재료를 직접 만듭니다.
이 공정에서는 하나 이상의 휘발성 전구체 가스가 반응 챔버로 유입됩니다. 이 가스가 가열된 기판과 접촉하면 반응하거나 분해되어 고체 필름을 남깁니다. 마치 분자 레고로 쌓는 것과 같습니다.
CVD를 통해 성장하는 일반적인 재료는 다음과 같습니다.
- 반도체: 폴리실리콘, 이산화규소(SiO2). 이는 마이크로일렉트로닉스 산업의 핵심입니다.
- 경질 코팅: 질화규소(Si3N4), 탄화텅스텐(WC), 다이아몬드상 카본(DLC)은 극한의 내구성을 제공합니다.
- 광학 필름: 황화아연(ZnS) 및 기타 재료는 반사 방지 또는 필터 코팅용입니다.
기판: 증착을 위한 캔버스
코팅되는 재료, 즉 기판도 마찬가지로 중요합니다. 증착 공정은 기판과 호환되어야 합니다. 참조 자료에 언급된 평면 유리, 아크릴, 플라스틱, 세라믹, 결정과 같은 재료는 모두 증착된 필름을 받는 일반적인 기판 역할을 합니다.
장단점 이해
증착 방법을 선택하는 것은 요구 사항의 균형을 맞추는 문제입니다. 단일 "최고"의 공정은 없으며, 각 공정에는 고유한 강점과 한계가 있습니다.
PVD: 시야 제한
PVD는 물리적이고 시야(스프레이 캔과 같음) 공정이므로 평평하거나 완만하게 구부러진 표면을 코팅하는 데 탁월합니다. 그러나 깊은 홈이나 구멍이 있는 복잡한 3차원 형상을 균일하게 코팅하는 데는 어려움이 있어 "음영" 효과를 만듭니다.
CVD: 고온의 과제
많은 CVD 공정은 필요한 화학 반응을 유도하기 위해 매우 높은 온도를 필요로 합니다. 이는 플라스틱이나 특정 금속과 같은 열에 민감한 기판을 쉽게 손상시키거나 녹일 수 있어 적용 범위를 제한합니다.
화학 및 순도
CVD는 매우 높은 순도와 정밀한 화학 조성(화학량론)의 필름을 생산할 수 있으며, 이것이 반도체 제조를 지배하는 이유입니다. PVD는 많은 응용 분야에 탁월하지만, 본질적으로 자체 불순물을 포함할 수 있는 소스 재료를 전달하는 것입니다.
목표에 맞는 올바른 선택
올바른 공정을 선택하려면 먼저 코팅의 목표를 정의해야 합니다.
- 금속 도구에 단단하고 내마모성 코팅을 하는 것이 주된 목표라면: PVD는 질화티타늄과 같은 세라믹을 적용하는 데 강력하고 일반적인 선택입니다.
- 실리콘 웨이퍼에 초고순도 전자층을 만드는 것이 주된 목표라면: CVD는 원자 수준의 제어 및 화학적 정밀도로 인해 산업 표준입니다.
- 열에 민감한 플라스틱 부품에 장식용 금속 마감을 적용하는 것이 주된 목표라면: 스퍼터링과 같은 저온 PVD 공정은 기판 손상을 방지하기 위한 이상적인 방법입니다.
- 복잡한 내부 표면을 균일하게 코팅하는 것이 주된 목표라면: 전구체 가스가 PVD가 도달할 수 없는 복잡한 형상 내에서 흐르고 반응할 수 있기 때문에 CVD가 유리합니다.
궁극적으로 증착은 재료 표면의 특성을 엔지니어링하기 위한 강력하고 다재다능한 도구입니다.
요약 표:
| 증착 방법 | 원리 | 일반적으로 증착되는 재료 | 일반적인 응용 분야 |
|---|---|---|---|
| 물리 기상 증착 (PVD) | 진공 상태에서 재료를 물리적으로 전달합니다. | 금, 알루미늄, 질화티타늄(TiN) | 장식용 코팅, 내마모성 표면, 전자 제품 |
| 화학 기상 증착 (CVD) | 가스의 화학 반응을 통해 재료를 만듭니다. | 폴리실리콘, 질화규소(Si3N4), 다이아몬드상 카본(DLC) | 반도체 장치, 초경질 코팅, 광학 필름 |
특정 표면 특성을 엔지니어링해야 합니까?
올바른 증착 방법과 재료를 선택하는 것은 프로젝트 성공에 매우 중요합니다. KINTEK은 PVD 및 CVD 공정에 필요한 정밀한 실험실 장비 및 소모품을 제공하는 데 특화되어 있습니다. 내마모성 도구, 고급 반도체 또는 특수 광학 코팅을 개발하든, 당사의 전문 지식이 탁월한 결과를 얻는 데 도움이 될 수 있습니다.
귀하의 응용 분야에 대해 논의해 봅시다. 지금 전문가에게 문의하십시오 귀하의 실험실 요구 사항에 맞는 완벽한 증착 솔루션을 찾으십시오.

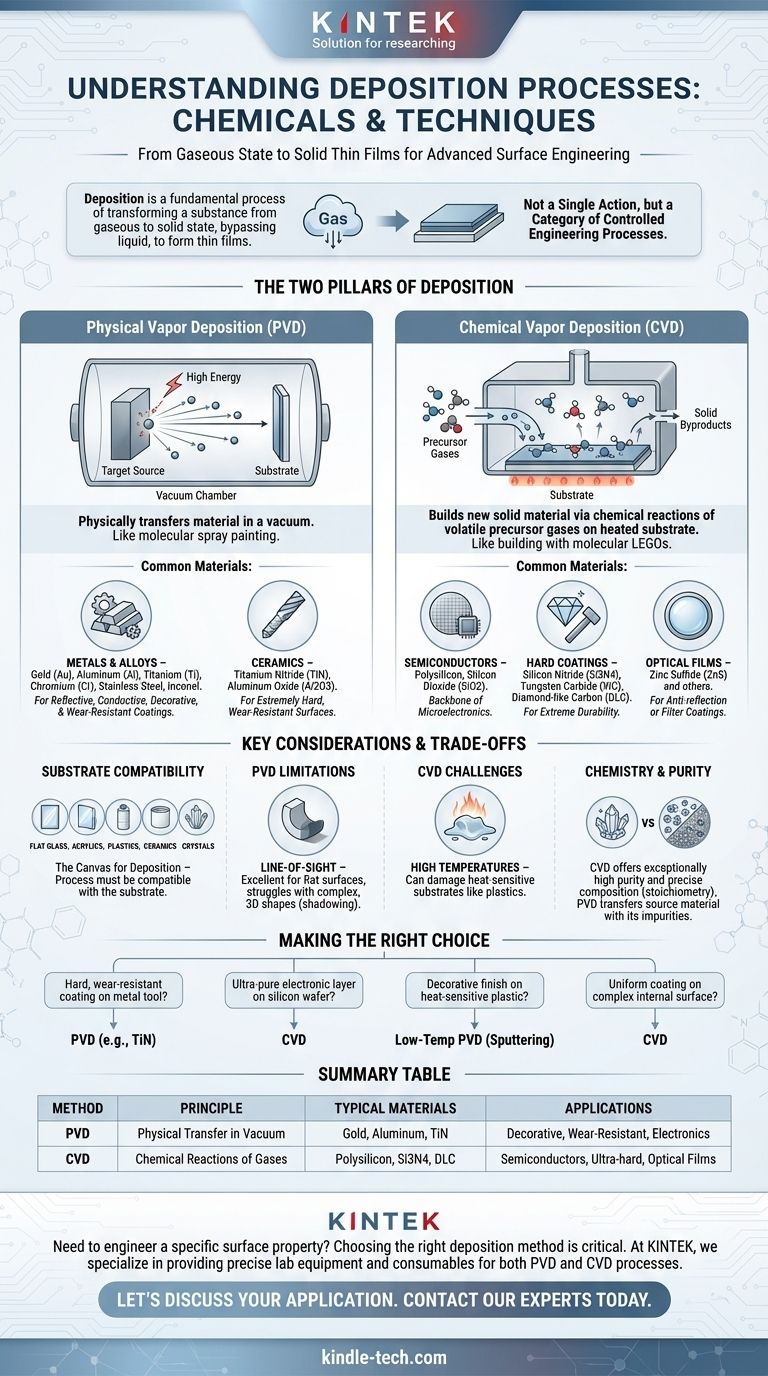

시각적 가이드
