탄소 나노튜브 합성에서, CVD는 화학 기상 증착(Chemical Vapor Deposition)을 의미합니다. 이는 지배적이고 매우 다재다능한 "상향식" 제조 기술로, 탄소 함유 가스 분자가 고온에서 화학적으로 분해되며, 금속 촉매를 사용하여 탄소 원자를 원통형의 벌집 모양 나노튜브 구조로 조립합니다.
CVD의 핵심 개념은 단순히 나노튜브를 만드는 것이 아니라, 정밀하게 성장시키는 것입니다. 이 과정은 나노 스케일 농업과 같아서, 환경(온도, 압력, 가스)을 제어하는 것이 작물(나노튜브)의 최종 구조와 품질을 결정합니다.
CVD는 근본적으로 어떻게 작동하나요?
CVD 공정은 기판 표면에서 발생하는 신중하게 조율된 화학 반응입니다. 몇 가지 필수 구성 요소와 단계로 나눌 수 있습니다.
핵심 재료: 가스, 촉매, 그리고 열
이 과정을 특수 온실에 씨앗을 심는 것에 비유해 보세요.
탄소원(일반적으로 메탄, 에틸렌 또는 아세틸렌과 같은 탄화수소 가스)은 "영양분이 풍부한 공기" 역할을 합니다. 이 가스는 나노튜브의 구조를 형성할 탄소 원자를 제공합니다.
금속 촉매(종종 철, 니켈 또는 코발트의 나노 입자)는 "씨앗"입니다. 이는 탄화수소 가스 분자를 분해하고 나노튜브 성장이 시작되는 핵 생성 부위 역할을 하는 중요한 구성 요소입니다.
에너지원(일반적으로 600-1200°C에 이르는 고온로)은 "온실 환경"입니다. 이 강렬한 열은 가스의 화학 결합을 끊고 성장 과정을 촉진하는 데 필요한 에너지를 제공합니다.
단계별 성장 과정
먼저, 실리콘 웨이퍼와 같은 기판에 얇은 금속 촉매 층을 코팅합니다.
다음으로, 기판을 로에 넣고 목표 온도로 가열하는 동안 불활성 가스가 챔버를 통해 흐릅니다.
그 다음, 탄소 함유 가스가 반응 챔버로 도입됩니다. 이 고온에서 촉매 입자는 가스를 분해하고, 탄소 원자는 촉매 위에 증착 및 자체 조립되기 시작하여 나노튜브 구조를 형성합니다.
마지막으로, 원하는 성장 시간 후 시스템을 냉각시키고 새로 형성된 탄소 나노튜브는 수확하거나 기판에서 직접 분석할 준비가 됩니다.
성장 메커니즘 시각화
나노튜브가 촉매 입자에서 어떻게 나타나는지 설명하는 두 가지 주요 모델이 있습니다.
"팁 성장(tip-growth)" 모델에서는 나노튜브가 촉매 입자를 기판에서 들어 올리고, 촉매가 팁에 있는 상태에서 성장이 계속됩니다.
"기저 성장(base-growth)" 모델에서는 촉매 입자가 기판에 고정된 상태로 유지되고, 나노튜브는 흙에서 풀잎이 자라듯이 위로 성장합니다.
CVD가 선호되는 방법인 이유는 무엇인가요?
아크 방전 및 레이저 절제와 같은 다른 방법도 있지만, CVD는 특히 전자공학 및 연구 분야에서 많은 응용 분야의 주요 기술이 되었습니다.
비교할 수 없는 구조 제어
CVD는 높은 수준의 제어를 제공합니다. 온도, 가스 유량, 압력과 같은 매개변수를 신중하게 조정함으로써 연구자들은 나노튜브의 직경, 길이, 심지어 정렬에도 영향을 미칠 수 있습니다.
예를 들어, 촉매 나노 입자의 크기는 그로부터 성장할 나노튜브의 직경과 직접적인 상관관계가 있습니다.
확장성 및 통합
CVD의 주요 장점은 실리콘 웨이퍼와 같은 원하는 기판에 나노튜브를 직접 성장시킬 수 있다는 것입니다. 이는 트랜지스터 및 센서와 같은 전자 장치에 나노튜브를 통합하는 데 중요합니다.
이러한 직접 성장 능력은 대규모의 균일한 생산을 가능하게 하여 실험실 연구와 산업 제조 사이의 간극을 메웁니다.
다용도성
이 공정은 매우 적응성이 뛰어납니다. 플라즈마 강화 CVD(PECVD)와 같은 다양한 CVD 변형은 더 낮은 온도에서 성장을 가능하게 하여 더 넓은 범위의 기판 재료와 호환됩니다.
절충점과 과제 이해하기
CVD는 강점에도 불구하고 복잡성과 한계가 없는 것은 아닙니다. 이를 이해하는 것이 성공적인 구현의 핵심입니다.
순도 문제
생성된 탄소 나노튜브는 종종 불순물과 혼합됩니다. 여기에는 비정질(비구조화된) 탄소와 잔류 금속 촉매 입자가 포함될 수 있으며, 이는 제거하기 어렵고 성능을 저하시킬 수 있습니다.
제어의 비용
고품질 결과를 얻으려면 정교한 장비가 필요합니다. 고온로, 진공 시스템, 정밀 가스 유량 컨트롤러는 CVD 설정의 비용과 복잡성에 기여합니다.
복잡한 레시피
최종 제품은 수많은 공정 매개변수에 극도로 민감합니다. 특정하고 반복 가능한 특성을 가진 나노튜브를 생산하기 위한 정확한 "레시피"를 찾는 것은 상당한 실험과 최적화를 필요로 하므로 예술이자 과학입니다.
목표에 맞는 올바른 선택
합성 방법의 선택은 탄소 나노튜브의 의도된 응용 분야에 전적으로 달려 있습니다. CVD의 강점은 제어 및 직접 통합 가능성에 있습니다.
- CNT를 전자 장치에 통합하는 것이 주요 초점이라면: CVD는 웨이퍼에 정확하게 위치하고 종종 정렬된 나노튜브를 성장시킬 수 있기 때문에 확실한 선택입니다.
- CNT 특성에 대한 기초 연구가 주요 초점이라면: CVD는 구조(직경과 같은)가 전자적 또는 기계적 거동에 어떻게 영향을 미치는지 체계적으로 연구하는 데 필요한 매개변수 제어를 제공합니다.
- 복합 재료용 대량 생산이 주요 초점이라면: CVD는 확장성 때문에 강력한 후보이지만, 성장 후 정제 단계의 필요성을 고려해야 합니다.
CVD를 제어된 성장 과정으로 이해함으로써 나노 스케일에서 재료를 공학적으로 설계하는 능력을 더 잘 활용할 수 있습니다.
요약표:
| 측면 | CNT 합성의 CVD |
|---|---|
| 전체 이름 | 화학 기상 증착 (Chemical Vapor Deposition) |
| 공정 유형 | 상향식 성장 |
| 주요 구성 요소 | 탄소원 가스, 금속 촉매, 고온로 |
| 주요 장점 | 나노튜브 구조(직경, 길이, 정렬)에 대한 탁월한 제어 |
| 이상적인 용도 | 전자공학 통합, 확장 가능한 생산, 기초 연구 |
나노 스케일에서 재료를 공학적으로 설계할 준비가 되셨나요?
KINTEK은 탄소 나노튜브의 CVD 합성 연구와 같은 최첨단 연구에 필요한 고급 실험실 장비 및 소모품을 전문적으로 제공합니다. 차세대 전자 제품을 개발하거나 기초 재료 과학을 수행하든, 당사의 전문 지식과 고품질 제품은 정밀성과 제어를 향한 귀하의 노력을 지원합니다.
귀하의 실험실 성공을 위해 어떻게 지원할 수 있는지 논의해 봅시다. 오늘 전문가에게 문의하여 귀하의 특정 요구에 맞는 완벽한 솔루션을 찾으십시오.

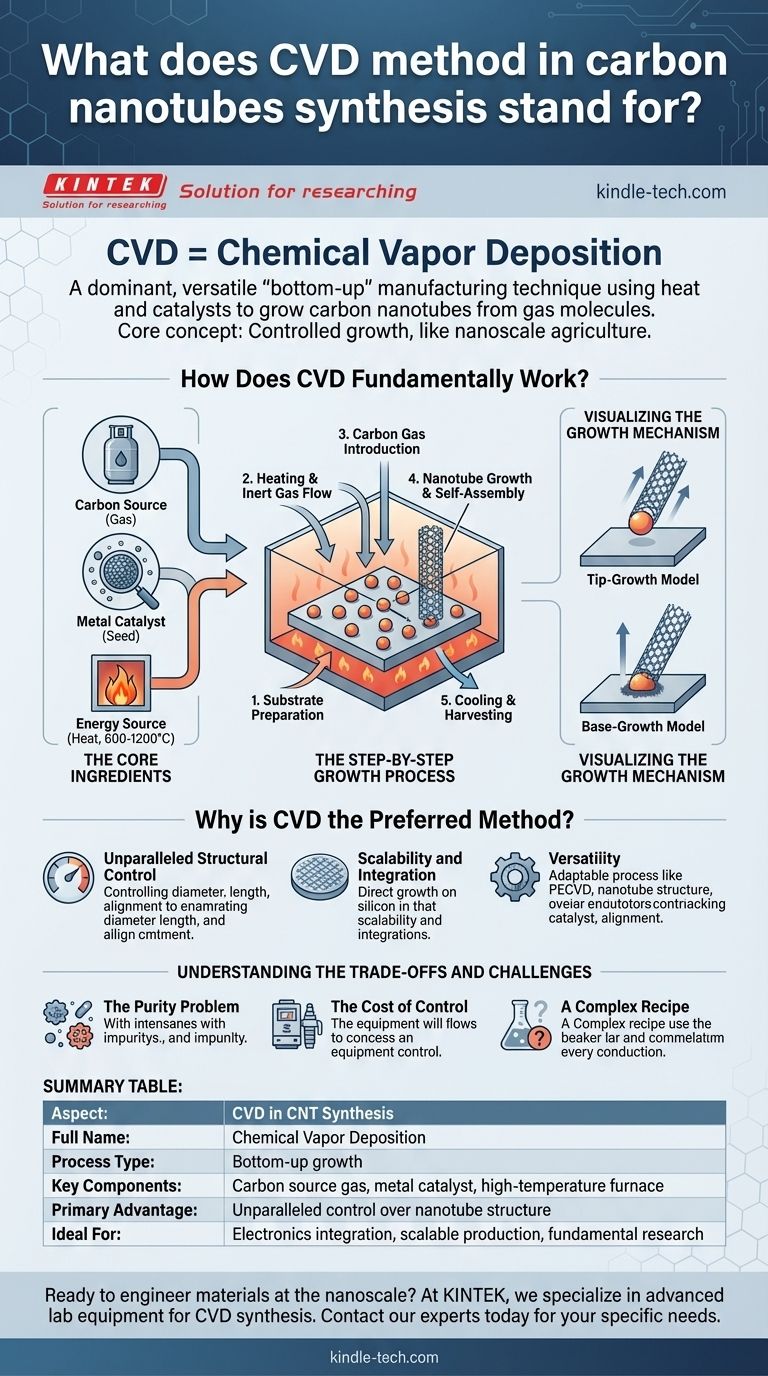

시각적 가이드
