본질적으로 화학 증착은 화학 반응을 통해 표면(기판이라고 함)에 고성능 고체 필름을 생성하는 데 사용되는 일련의 공정입니다. 이는 화학 전구체를 도입하여 반응하고 기판 위에 새로운 층을 증착하여, 아래에서 위로 박막을 효과적으로 구축하는 것을 포함합니다. 이 방법은 수많은 산업 분야에서 첨단 재료를 제조하는 데 필수적입니다.
모든 화학 증착 기술의 핵심 개념은 제어된 화학입니다. 화학 전구체, 에너지 및 환경을 신중하게 관리함으로써 목표 재료 위에 매우 특정한 특성을 가진 얇고 고체 필름을 성장시킬 수 있습니다.

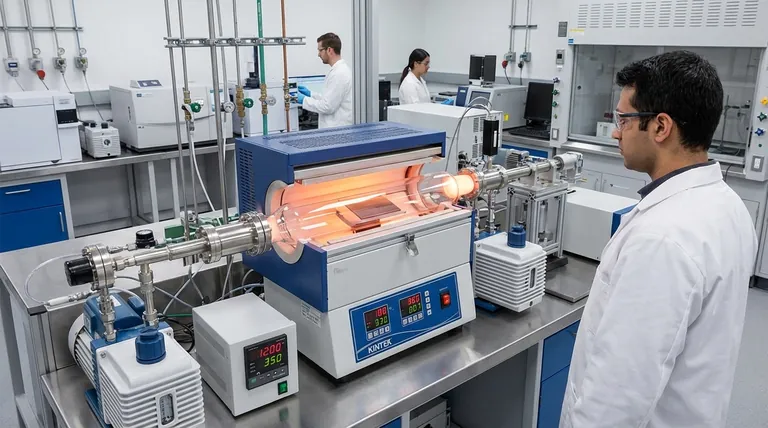

화학 증착 작동 방식: CVD 예시
화학 기상 증착(CVD)은 가장 일반적인 화학 증착 형태 중 하나이며 공정의 기본 원리를 이해하는 데 탁월한 모델 역할을 합니다.
핵심 원리
CVD의 목표는 휘발성 화학 전구체에 목표 물체 또는 기판을 노출시키는 것입니다. 이 전구체는 기판 표면 근처에서 분해되거나 반응하여 원하는 재료의 얇고 고체 필름을 증착합니다.
전구체 도입
이 공정은 종종 기체 상태의 전구체 화학 물질을 반응 챔버로 도입하는 것으로 시작됩니다. 이 전구체는 최종 필름을 구성할 특정 원소를 포함합니다.
반응 환경
기판은 일반적으로 진공 챔버와 같은 제어된 환경 내에 배치됩니다. 고열(열 CVD) 또는 플라즈마(PECVD)와 같은 에너지원이 적용됩니다. 이 에너지는 증착에 필요한 화학 반응을 유발합니다.
기판에 필름 형성
에너지는 전구체 가스가 반응하여 기판 표면에 고체화되도록 합니다. 이 공정은 필름을 층별로 구축하여 두께와 최종 특성을 정밀하게 제어할 수 있습니다.
산업 전반의 주요 응용 분야
화학 증착은 추상적인 실험실 기술이 아니라 우리가 의존하는 많은 기술에 대한 중요한 제조 공정입니다.
전자 및 반도체
이것은 아마도 가장 잘 알려진 응용 분야일 것입니다. 화학 증착은 마이크로칩 및 집적 회로의 기초를 형성하는 실리콘, 유전체 및 금속의 초박형 고순도 필름을 증착하는 데 사용됩니다.
보호 및 성능 코팅
이 공정은 절삭 공구 및 엔진 부품과 같은 재료에 매우 단단하고 부식에 강한 코팅을 적용하는 데 사용됩니다. 이러한 코팅은 내구성과 수명을 크게 증가시킵니다.
첨단 재료 및 에너지
화학 증착은 차세대 재료를 제조하는 데 필수적입니다. 탄소 나노튜브 및 나노와이어를 성장시키고 박막 태양 전지의 중요한 광전지 층을 증착하는 데 사용됩니다.
주요 변형 이해
"화학 증착"은 여러 가지 뚜렷한 방법을 포괄하는 용어로, 각 방법은 다른 재료 및 응용 분야에 적합합니다.
화학 기상 증착 (CVD)
앞서 논의했듯이 CVD는 기체 전구체를 사용하는 매우 다재다능한 방법입니다. 유기금속 CVD (MOCVD)와 같은 하위 유형은 반도체 산업의 주류입니다.
플라즈마 강화 CVD (PECVD)
이 중요한 변형은 고열 대신 플라즈마를 사용하여 화학 반응에 에너지를 공급합니다. 이를 통해 기존 CVD에 의해 손상될 수 있는 특정 플라스틱과 같은 온도에 민감한 기판에 증착할 수 있습니다.
액체 및 에어로졸 기반 방법
직접 액체 주입 및 에어로졸 보조 CVD와 같은 기술은 액체 전구체를 사용합니다. 이들은 반응 챔버에 들어가기 전에 기화되거나 미스트로 분무되어 전구체 선택에 유연성을 제공합니다.
기타 증착 범주
기상 기반 방법 외에도, 이 분야에는 도금(무전해 니켈 도금과 같은) 및 화학 용액 증착(CSD)이 포함됩니다. CSD에서는 액체 전구체 용액이 표면에 적용된 다음 가열되어 필름을 형성합니다.
일반적인 함정 및 고려 사항
강력하지만 화학 증착은 실행 가능성과 성공을 좌우하는 특정 요구 사항이 있는 복잡한 공정입니다.
높은 기술 요구 사항
이것들은 간단한 "플러그 앤 플레이" 작업이 아닙니다. 고품질의 균일한 필름을 얻으려면 화학, 재료 과학 및 공정 제어에 대한 깊은 전문 지식이 필요합니다.
환경 및 장비 요구 사항
대부분의 화학 증착 방법은 진공 챔버 및 정밀 가스 처리 시스템과 같은 정교한 장비를 필요로 합니다. 이러한 제어된 환경을 유지하는 것은 중요하며 비용이 많이 들 수 있습니다.
전구체 선택 및 안전
화학 전구체의 선택은 필름의 특성을 결정하므로 매우 중요합니다. 이러한 화학 물질 중 다수는 반응성이 높거나 독성이 있거나 가연성이므로 엄격한 안전 프로토콜이 필요합니다.
목표에 맞는 올바른 선택
올바른 증착 방법을 선택하는 것은 전적으로 재료, 기판 및 원하는 결과에 따라 달라집니다.
- 고순도 반도체 필름에 중점을 둔다면: 유기금속 화학 기상 증착(MOCVD)과 같은 방법은 복잡한 전자 장치에 필요한 원자 수준 제어를 제공합니다.
- 온도에 민감한 재료 코팅에 중점을 둔다면: 플라즈마 강화 CVD(PECVD)는 저온 공정으로 인해 기본 기판의 손상을 방지하므로 확실한 선택입니다.
- 내구성이 뛰어나고 내마모성 공구 코팅에 중점을 둔다면: 전통적인 열 CVD는 금속에 단단한 세라믹 층을 적용하는 강력하고 비용 효율적인 방법입니다.
궁극적으로 화학 증착의 원리를 이해하면 거의 모든 첨단 응용 분야에 대해 정밀하게 재료를 설계할 수 있습니다.
요약표:
| 측면 | 주요 세부 사항 |
|---|---|
| 핵심 원리 | 화학 반응을 통해 기판에 고체 필름을 구축합니다. |
| 일반적인 방법 | 화학 기상 증착(CVD). |
| 주요 응용 분야 | 반도체, 보호 코팅, 태양 전지, 나노 재료. |
| 주요 과제 | 높은 기술, 전문 장비 및 제어된 환경이 필요합니다. |
