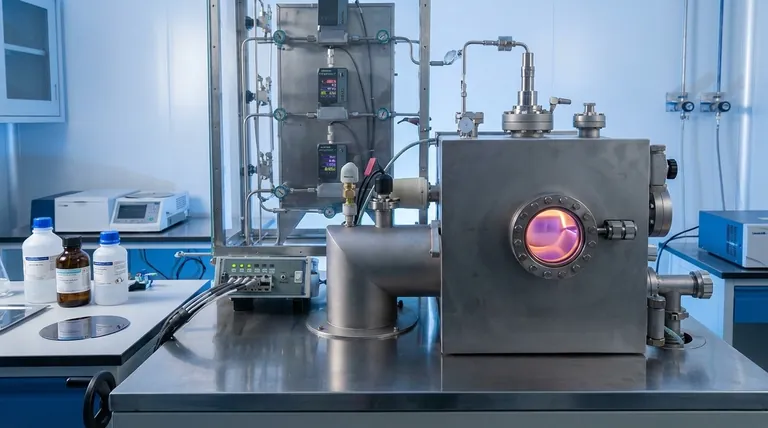

본질적으로 화학적 증착(chemical deposition)은 화학 반응을 통해 표면(기판이라고 함) 위에 고체 박막 또는 코팅을 생성하는 데 사용되는 기술군입니다. 전구체(precursor)라고 불리는 유체 출발 물질이 기판 표면에서 반응하여 원하는 새로운 재료의 층을 증착시킵니다. 이 공정을 통해 고품질 필름을 원자 단위 또는 분자 단위로 정밀하게 구성할 수 있습니다.
모든 화학적 증착의 핵심 원리는 단순한 전달이 아닌 변형입니다. 재료를 소스에서 타겟으로 이동시키는 물리적 방법과 달리, 화학적 증착은 코팅하려는 표면 위에서 완전히 새로운 고체 재료를 생성하기 위해 화학 반응을 사용합니다.
근본 원리: 아래에서 위로 구축하기
화학적 증착 작동 방식
이 과정은 근본적으로 제어된 화학적 변화에 관한 것입니다. 기체 또는 액체일 수 있는 전구체가 기판을 포함하는 반응 환경으로 도입됩니다.
전구체 분자가 적절한 조건(예: 고온 또는 플라즈마의 존재)에서 기판과 만나면 반응하여 분해됩니다. 이 화학적 변화는 기판에 부착되는 고체 층을 남겨 원하는 박막을 형성합니다.
핵심 장점: 등방성(Conformality)
화학적 증착의 가장 중요한 장점 중 하나는 등방성(conformal) 코팅을 생성할 수 있다는 것입니다. 이는 필름이 기판의 모양이나 복잡성에 관계없이 모든 표면을 균일하게 덮는다는 것을 의미합니다.
텍스처가 있는 물체를 페인트에 담그는 것과 한 각도에서 스프레이 페인팅하는 것을 상상해 보세요. 담그는 동작은 모든 틈새를 고르게 덮습니다. 이는 등방성 화학적 증착과 유사합니다. 대조적으로, 방향성 방법은 소스를 향하는 표면에는 더 두꺼운 코팅을 만들고 다른 표면에는 더 얇은 "그림자" 영역을 만듭니다.
화학적 증착의 주요 범주
원리는 동일하지만, 방법은 전구체의 상태와 반응 조건에 따라 분류됩니다.
화학 기상 증착 (CVD)
CVD에서 전구체는 휘발성 기체입니다. 이 기술은 매우 순수하고 고성능인 박막을 생성하는 것으로 유명합니다.
정밀성 때문에 CVD는 실리콘 웨이퍼 위에 반도체 층을 만드는 전자 산업의 초석입니다. 또한 절삭 공구에 내구성이 강하고 내마모성 코팅을 만들거나 고효율 박막 태양 전지를 제조하는 데에도 사용됩니다.
화학 용액 증착 (CSD)
CSD는 액체 용매에 용해된 전구체를 사용합니다. 이 범주에는 여러 가지 접근하기 쉽고 다재다능한 기술이 포함됩니다.
일반적인 CSD 방법에는 용액이 고체 네트워크로 겔화되는 졸-겔 기술(sol-gel technique), 기판을 반응성 용액에 담그는 화학적 욕조 증착(chemical bath deposition), 전구체 용액을 가열된 기판에 분사하는 분무 열분해(spray pyrolysis)가 있습니다. 이러한 방법은 종종 CVD보다 간단하고 비용이 저렴합니다.
도금 (전기화학적 증착)
도금은 액체 용액(전해질 용액)에서 기판 위로 재료(일반적으로 금속)를 증착시키는 것을 포함합니다.
전기 도금(Electroplating)은 외부 전류를 사용하여 전도성 표면에 증착을 유도합니다. 무전해 도금(Electroless plating)은 외부 전력 없이 자가 촉매 화학 반응을 통해 유사한 결과를 얻으며, 적절하게 준비된 비전도성 표면에도 코팅할 수 있게 합니다.
상충 관계 이해하기
단일 기술이 보편적으로 우수하지는 않습니다. 선택은 품질, 비용 및 재료 호환성의 균형에 따라 달라집니다.
품질 대 비용
일반적으로 CVD는 가장 높은 필름 품질, 순도 및 구조적 완벽성을 제공하지만, 진공 챔버와 같은 정교하고 값비싼 장비가 필요합니다. CSD 방법은 비용과 복잡성이 훨씬 낮은 경우가 많지만, 다른 구조적 특성이나 낮은 순도를 가진 필름을 생성할 수 있습니다.
온도 및 기판 제한 사항
많은 CVD 공정은 화학 반응을 시작하기 위해 매우 높은 온도를 필요로 합니다. 이 열은 플라스틱이나 특정 전자 부품과 같은 민감한 기판을 손상시킬 수 있습니다.
이를 극복하기 위해 플라즈마 강화 CVD(PECVD)와 같은 특수 저온 방법이 개발되었습니다. PECVD는 에너지 풍부한 플라즈마를 사용하여 반응을 유도함으로써 훨씬 낮은 온도에서 고품질 필름 성장을 가능하게 합니다.
공정 복잡성
CVD는 가스 흐름, 압력 및 온도에 대한 정밀한 제어가 필요하므로 공정이 복잡합니다. 반면에 도금은 크거나 복잡한 3D 물체를 코팅하는 비교적 간단한 방법이 될 수 있어 많은 산업 응용 분야에서 확장성이 높습니다.
올바른 증착 방법 선택하기
귀하의 선택은 최종 목표, 예산 및 작업 중인 재료에 의해 안내되어야 합니다.
- 최고의 순도와 성능(예: 마이크로일렉트로닉스용)에 중점을 둔다면: CVD는 우수한 반도체 및 유전체 필름을 만드는 데 사용되는 산업 표준입니다.
- 저렴한 비용 또는 넓은 영역 코팅(예: 특정 태양 전지 또는 센서용)에 중점을 둔다면: 분무 열분해 또는 화학적 욕조 증착과 같은 CSD 방법은 비용 효율적인 솔루션을 제공합니다.
- 전도성 또는 복잡한 3D 물체 코팅(예: 부식 방지 또는 장식용 마감재용)에 중점을 둔다면: 전기 도금 또는 무전해 도금은 복잡한 모양에 대한 우수한 등방성 커버리지를 제공합니다.
- 열에 민감한 재료에 고품질 필름 증착에 중점을 둔다면: PECVD와 같은 저온 기술이 필요한 선택입니다.
이러한 핵심 기술을 이해하면 프로젝트에서 요구하는 정확한 특성을 가진 재료를 제작하기 위해 최적의 도구를 선택할 수 있는 힘을 얻게 됩니다.
요약표:
| 기술 | 전구체 상태 | 주요 응용 분야 | 주요 장점 |
|---|---|---|---|
| 화학 기상 증착 (CVD) | 기체 | 마이크로일렉트로닉스, 절삭 공구 | 높은 순도, 성능 |
| 화학 용액 증착 (CSD) | 액체 용액 | 태양 전지, 센서 | 저렴한 비용, 넓은 영역 커버리지 |
| 도금 (전기화학적) | 액체 전해질 | 부식 방지, 장식용 마감재 | 3D 물체에 대한 등방성 커버리지 |
