본질적으로 화학 기상 증착(CVD)은 표면에 고성능 고체 박막을 생성하는 데 사용되는 고도로 제어된 제조 공정입니다. 이는 기체 상태의 휘발성 전구체 화학 물질을 반응 챔버에 도입하여 가열된 기판 위에서 분해 및 반응하게 함으로써 새로운 재료 층을 층별로 구축하는 방식으로 작동합니다.
CVD의 핵심 원리는 단순히 표면을 코팅하는 것이 아니라, 화학 가스에서 직접 표면에 새로운 고체 재료를 성장시키는 것입니다. 이러한 원자 수준 제어는 특히 전자 및 특수 재료 분야에서 첨단 제조의 근본적인 기술이 되는 이유입니다.
CVD는 근본적으로 어떻게 작동하나요?
CVD 공정은 제어된 단계의 순서로 나눌 수 있으며, 각 단계는 최종 필름의 품질에 중요합니다. 이는 고도로 전문화된 환경 내에서 화학, 열역학 및 유체 역학의 종합입니다.
전구체 도입
이 공정은 기체 상태의 정밀한 양의 전구체 화학 물질을 반응 챔버에 도입하는 것으로 시작됩니다. 이 가스에는 최종 필름을 형성하는 데 필요한 특정 원소(예: 실리콘, 탄소, 질소)가 포함되어 있습니다.
반응 챔버
작업물 또는 기판은 밀폐된 챔버 내부에 배치됩니다. 이 챔버는 일반적으로 화학 반응을 방해하고 필름의 순도를 손상시킬 수 있는 원치 않는 오염 물질을 제거하기 위해 진공 상태로 유지됩니다.
화학 반응 활성화
가장 일반적으로 열인 에너지원이 기판에 가해집니다. 이 고온은 전구체 가스가 서로 반응하거나 기판 표면에서 직접 분해되도록 하는 데 필요한 에너지를 제공합니다.
박막 구축
화학 반응이 일어나면서 고체 물질이 기판에 증착되어 얇고 균일하며 단단히 결합된 필름을 형성합니다. 반응에서 생성된 기체 부산물은 진공 및 배기 시스템에 의해 챔버에서 제거되어 원하는 물질만 남게 됩니다.
CVD는 어디에서 중요한 공정인가요?
CVD가 극도로 순수하고 균일한 필름을 생산할 수 있는 능력은 여러 첨단 기술 분야에서 필수적입니다. 최종 제품의 특성은 사용된 특정 화학 및 공정 조건에 따라 결정됩니다.
반도체 산업
이것이 가장 잘 알려진 응용 분야입니다. CVD는 실리콘 웨이퍼에 다양한 반도체, 절연 및 전도성 재료 층을 증착하는 데 사용됩니다. 이 층화 공정은 집적 회로 및 마이크로프로세서 제조의 기반입니다.
첨단 재료 및 나노기술
CVD는 독특한 특성을 가진 첨단 재료를 합성하는 핵심 방법입니다. 탄소 나노튜브 및 GaN 나노와이어와 같은 구조를 성장시키는 데 사용되며, 이는 전자 제품에서 복합 재료에 이르기까지 모든 분야에 응용됩니다.
보호 및 기능성 코팅
이 공정은 절삭 공구에 극도로 단단하고 부식에 강한 코팅을 적용하여 수명을 연장하고 성능을 향상시키는 데 사용됩니다. 또한 박막 태양 전지 제조를 위해 기판에 광전지 재료를 증착하는 데도 사용됩니다.
의료 및 광학 응용 분야
CVD는 의료용 임플란트 및 장치에 생체 적합성 코팅을 생성하여 내구성과 신체와의 상호 작용을 개선합니다. 또한 특수 광학 코팅 및 홀로그램 디스플레이용 부품을 생산하는 데도 사용됩니다.
장단점 이해
강력하지만 CVD는 보편적인 솔루션이 아닙니다. 정밀도와 성능에는 고려해야 할 중요한 기술적 요구 사항과 한계가 따릅니다.
장점: 탁월한 순도 및 균일성
필름이 기체상에서 형성되기 때문에 CVD는 매우 높은 순도의 재료를 만들 수 있습니다. 또한 높은 균일성으로 알려진 기능인 매우 복잡하고 불규칙한 모양을 균일하게 코팅할 수 있습니다.
단점: 복잡성 및 높은 비용
CVD 시스템은 복잡하고 비쌉니다. 통합된 가스 공급, 진공, 에너지 및 제어 시스템이 필요합니다. 이러한 시스템을 효과적으로 운영하려면 높은 수준의 기술력과 전문 지식이 필요합니다.
단점: 고온 및 화학 물질 취급
많은 전통적인 CVD 공정은 매우 높은 온도를 필요로 하며, 이는 플라스틱이나 특정 금속과 같은 민감한 기판을 손상시킬 수 있습니다. 또한 전구체 화학 물질은 독성, 가연성 또는 부식성이 있을 수 있으므로 엄격한 안전 프로토콜이 필요합니다.
목표에 맞는 올바른 선택
CVD 선택은 전적으로 응용 분야의 재료 요구 사항에 따라 달라집니다. 결정은 CVD 필름의 우수한 품질이 복잡성과 비용을 정당화하는지 여부에 달려 있습니다.
- 초고순도 고성능 전자 부품을 만드는 것이 주요 목표라면: CVD는 원자 수준의 정밀도와 복잡한 다층 구조를 구축하는 능력 때문에 업계 표준입니다.
- 견고한 도구에 내구성 있고 내마모성 코팅을 적용하는 것이 주요 목표라면: CVD는 고가 부품의 수명을 크게 연장할 수 있는 우수한 경도와 내식성을 제공합니다.
- 온도에 민감하거나 저비용 재료를 코팅하는 것이 주요 목표라면: 저온 CVD 변형을 탐색하거나 완전히 다른 증착 방법을 조사해야 할 수 있습니다.
궁극적으로 화학 기상 증착은 미시적 수준에서 재료 성능이 타협할 수 없는 응용 분야를 위한 핵심 기술입니다.
요약표:
| 핵심 측면 | 설명 |
|---|---|
| 핵심 원리 | 화학 가스에서 기판 위에 원자 단위로 고체 재료를 성장시킵니다. |
| 주요 응용 분야 | 반도체 제조, 보호 코팅, 나노기술, 의료 기기. |
| 주요 장점 | 탁월한 순도, 복잡한 형태에 대한 균일한 코팅(높은 균일성). |
| 주요 고려 사항 | 높은 공정 복잡성, 비용, 종종 고온이 필요합니다. |
CVD 기술을 연구실에 통합할 준비가 되셨나요?
화학 기상 증착은 혁신을 주도하는 고성능 재료를 만드는 데 중요합니다. 차세대 반도체, 내구성 있는 도구 코팅 또는 첨단 나노 재료를 개발하든, 올바른 장비를 갖추는 것이 필수적입니다.
KINTEK은 정밀한 CVD 및 재료 과학 요구 사항을 충족하기 위해 고품질 실험실 장비 및 소모품을 전문적으로 제공합니다. 당사의 전문 지식은 프로젝트에서 요구하는 순도, 균일성 및 성능을 달성하기 위한 이상적인 시스템을 선택하는 데 도움이 될 수 있습니다.
신뢰할 수 있는 최첨단 솔루션으로 연구 및 생산 목표를 지원하는 방법에 대해 논의하려면 오늘 전문가에게 문의하세요.

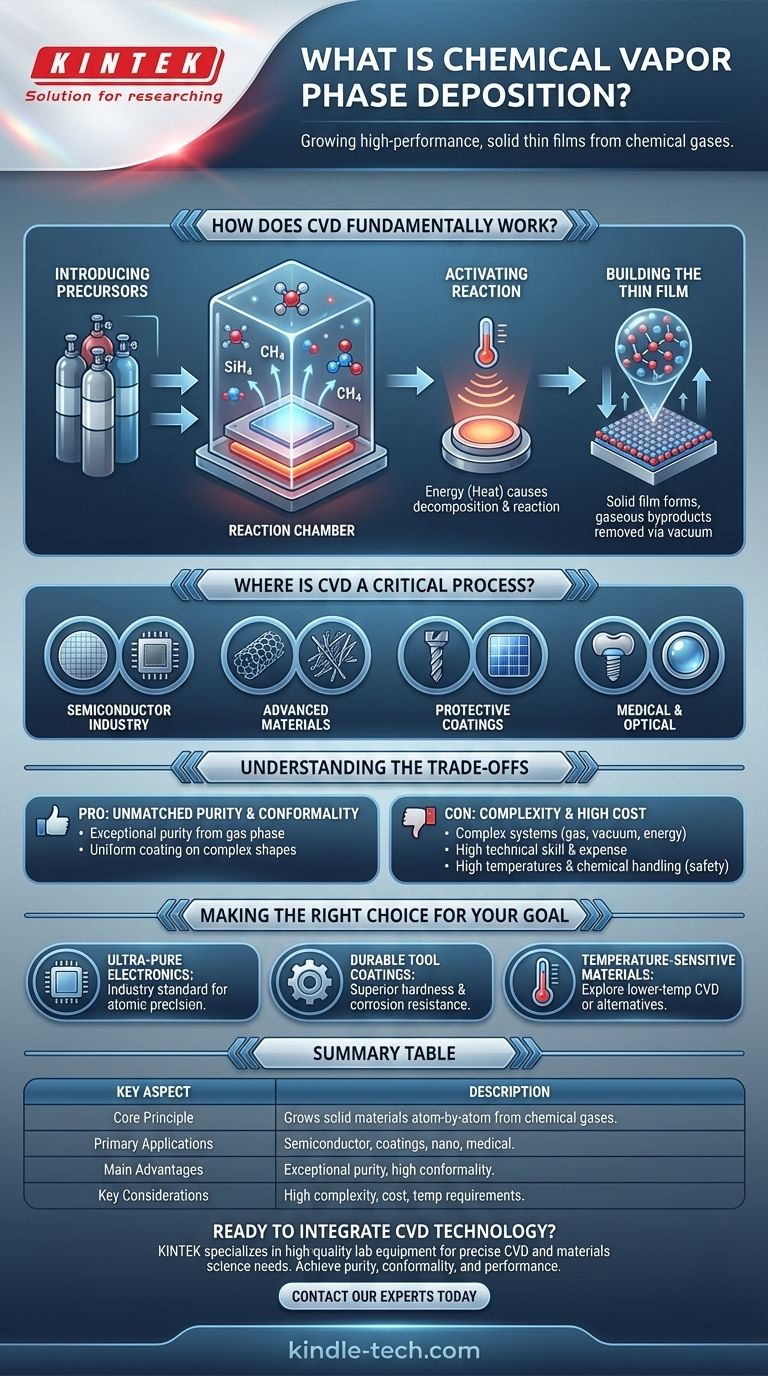

시각적 가이드
