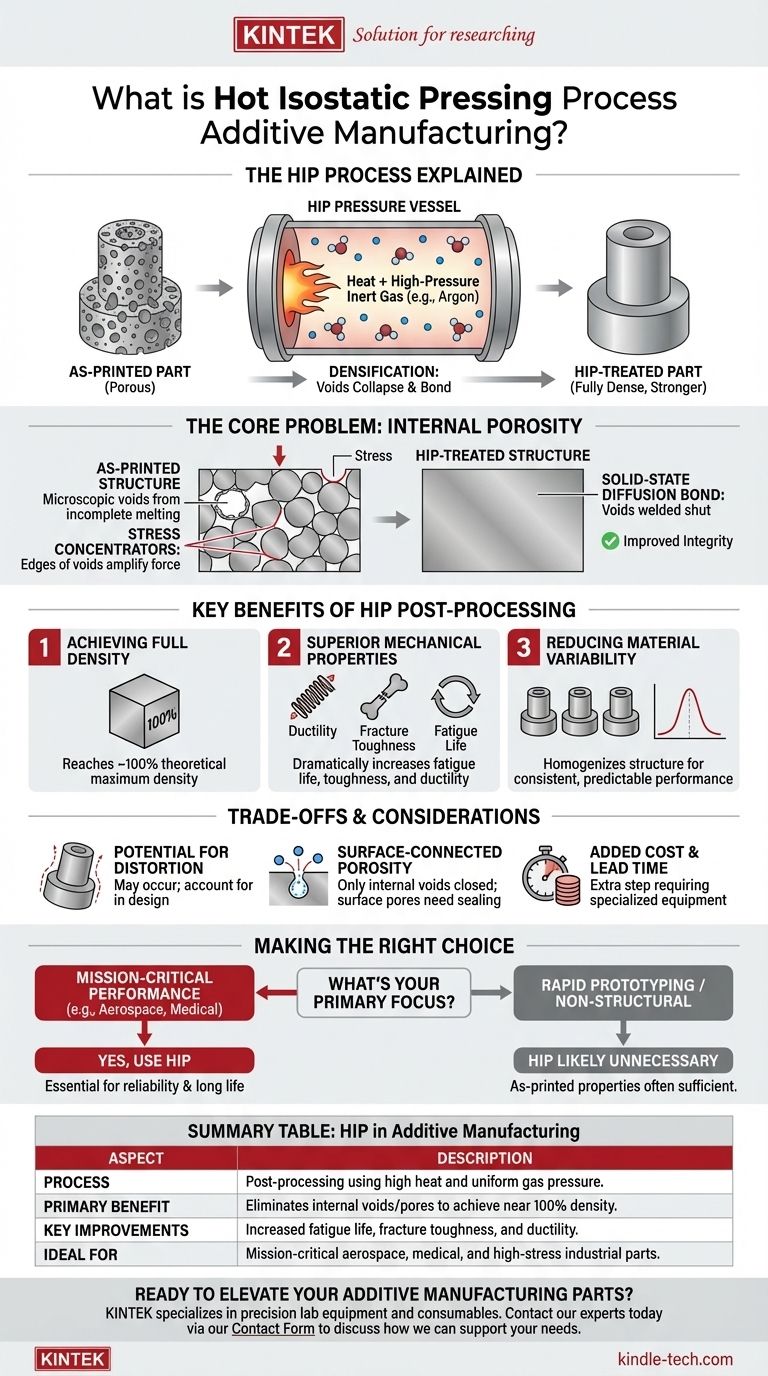

열간 등방압착(Hip)은 적층 제조에서 무엇인가요? 조밀하고 신뢰할 수 있는 금속 3D 프린팅 부품을 구현하는 방법

적층 제조에서 열간 등방압착(HIP)은 프린팅된 금속 부품을 강렬한 열과 균일한 고압 가스에 노출시키는 후처리 방법입니다. 이 공정은 본질적으로 부품을 미세 수준에서 모든 방향으로 압착하여 내부 공극을 제거하고 재료를 완전히 조밀한 고체 상태로 통합합니다. 그 결과 부품의 기계적 특성과 신뢰성이 크게 향상됩니다.

적층 제조된 부품에 열간 등방압착을 적용하는 핵심 목적은 내부 결함을 치유하는 것입니다. HIP는 프린팅 공정으로 인해 남겨진 미세 기공을 닫음으로써 부품을 거의 최종 형상(near-net shape)에서 단조 또는 주조 재료와 동등하거나 심지어 능가하는 기계적 특성을 가진 완전히 조밀한 부품으로 변화시킵니다.

HIP가 해결하는 핵심 문제: 내부 기공률

금속 AM 부품에 공극이 생기는 이유

레이저 분말 베드 융합과 같은 금속 적층 제조의 적층 방식은 항상 완벽하지는 않습니다. 이 공정은 미세한 가스 포켓을 가두거나 분말 입자 사이에 불완전한 융합을 초래할 수 있습니다.

이러한 불완전성은 완성된 부품 내부에 작은 내부 공극이나 기공을 만듭니다. 부품은 단단해 보일 수 있지만 내부 구조는 약간 다공성일 수 있습니다.

기공률의 영향

이러한 내부 기공은 프린팅된 상태 그대로의 금속 부품에서 가장 큰 약점입니다. 이는 응력 집중점(stress concentrators)으로 작용하여, 부품에 가해지는 모든 힘이 이러한 공극의 가장자리에서 증폭됨을 의미합니다.

반복적인 하중이나 높은 응력 하에서 이러한 기공은 균열의 시작점이 되어 조기 피로 파손으로 이어집니다. 이러한 고유한 가변성으로 인해 프린팅된 상태 그대로의 부품은 많은 중요하고 하중을 지탱하는 응용 분야에 부적합합니다.

HIP 공정 작동 방식

핵심 요소: 열과 압력

HIP 공정은 특수 고압 용기 내부에서 수행됩니다. 적층 제조된 부품을 내부에 넣고, 용기를 재료의 녹는점보다 낮은 고온으로 가열합니다.

동시에 용기에는 아르곤과 같은 고압 불활성 가스가 채워집니다. 이 가스는 부품의 모든 표면에 균일한 등방압력을 가합니다.

밀도 향상 메커니즘

고온은 금속을 녹이지 않고 부드럽고 연성 있게 만듭니다. 그런 다음 막대한 외부 압력이 재료를 미세 수준에서 소성 변형시킵니다.

이 압력은 내부 공극과 기공을 붕괴시킵니다. 붕괴된 공극의 표면은 긴밀하게 접촉하게 되어 고체 상태의 확산 결합을 생성하고, 이 결합이 틈을 영구적으로 용접하여 내부에서부터 부품을 치유합니다.

적층 제조 부품을 위한 주요 이점

완전한 밀도 달성

HIP의 가장 즉각적인 이점은 내부 기공률의 제거입니다. 이를 통해 부품은 이론적 최대 밀도의 거의 100%에 도달할 수 있으며, 이는 다른 모든 특성 향상의 기반이 됩니다.

우수한 기계적 특성

응력 집중 결함을 제거함으로써 HIP는 피로 수명, 파괴 인성 및 연성을 포함한 주요 기계적 특성을 극적으로 향상시켜, 부품이 응력 하에서 훨씬 더 탄력 있고 신뢰할 수 있도록 만듭니다.

재료 가변성 감소

HIP 공정은 부품의 내부 구조를 균질화합니다. 이는 다른 빌드 및 다른 부품 간의 성능 편차를 줄여, 엔지니어가 까다로운 응용 분야에서 신뢰할 수 있는 일관되고 예측 가능한 재료 특성을 얻을 수 있게 합니다.

상충 관계 및 고려 사항 이해

변형 가능성

부품을 고온에 노출시키면 프린팅 공정으로 인한 잔류 응력이 완화될 수 있지만, 약간의 변형이나 치수 정확도 변화가 발생할 수도 있습니다. 이는 초기 설계에서 고려되어야 하며, 종종 최종 가공을 위해 여분의 재료를 남겨두어야 합니다.

표면 연결 기공

HIP 공정은 내부 공극만 닫을 수 있습니다. 만약 기공이 부품 표면에 연결되어 있다면, 고압 가스가 기공을 붕괴시키는 대신 그 안으로 들어갈 것입니다. 따라서 표면에 결함이 있는 부품은 사전 밀봉 없이는 HIP에 적합하지 않습니다.

추가 비용 및 리드 타임

열간 등방압착은 특수하고 값비싼 장비가 필요한 추가 제조 단계입니다. 이는 전체 생산 공정에 비용과 시간을 추가하므로 최종 응용 분야의 성능 요구 사항에 의해 정당화되어야 합니다.

응용 분야에 맞는 올바른 선택

HIP 사용 여부를 결정하는 것은 부품의 의도된 기능에 전적으로 기반한 중요한 엔지니어링 선택입니다.

임무 수행에 중요한 성능이 최우선인 경우: 항공우주, 의료 또는 고응력 산업 부품에 필요한 내부 결함을 제거하고 피로 수명과 파괴 인성을 보장하기 위해 HIP는 필수적입니다.
신속한 프로토타이핑 또는 비구조 부품이 최우선인 경우: HIP의 추가 비용과 시간은 불필요할 수 있습니다. 프린팅된 상태 그대로의 기계적 특성이 형태, 장착 및 저응력 기능 확인에 충분하기 때문입니다.

궁극적으로 열간 등방압착을 통합하는 것은 적층 제조된 부품을 프로토타입에서 고도로 신뢰할 수 있는 생산 등급 부품으로 격상시키는 전략적 결정입니다.

요약표:

측면	설명
공정	고온 및 균일한 가스 압력을 이용한 후처리.
주요 이점	내부 공극/기공을 제거하여 거의 100% 밀도 달성.
주요 개선 사항	피로 수명, 파괴 인성 및 연성 증가.
이상적인 대상	임무 수행에 중요한 항공우주, 의료 및 고응력 산업 부품.
