이온빔 스퍼터링 기술이란 무엇인가요?

이온 빔 스퍼터링(IBS)은 이온 소스를 사용하여 기판 위에 대상 물질을 스퍼터링하여 고밀도의 우수한 품질의 필름을 형성하는 박막 증착 기술입니다. 이 방법은 단일 에너지 및 고도로 조준된 이온 빔을 사용하여 필름 성장과 특성을 정밀하게 제어할 수 있다는 특징이 있습니다.

이온 빔 스퍼터링 요약:

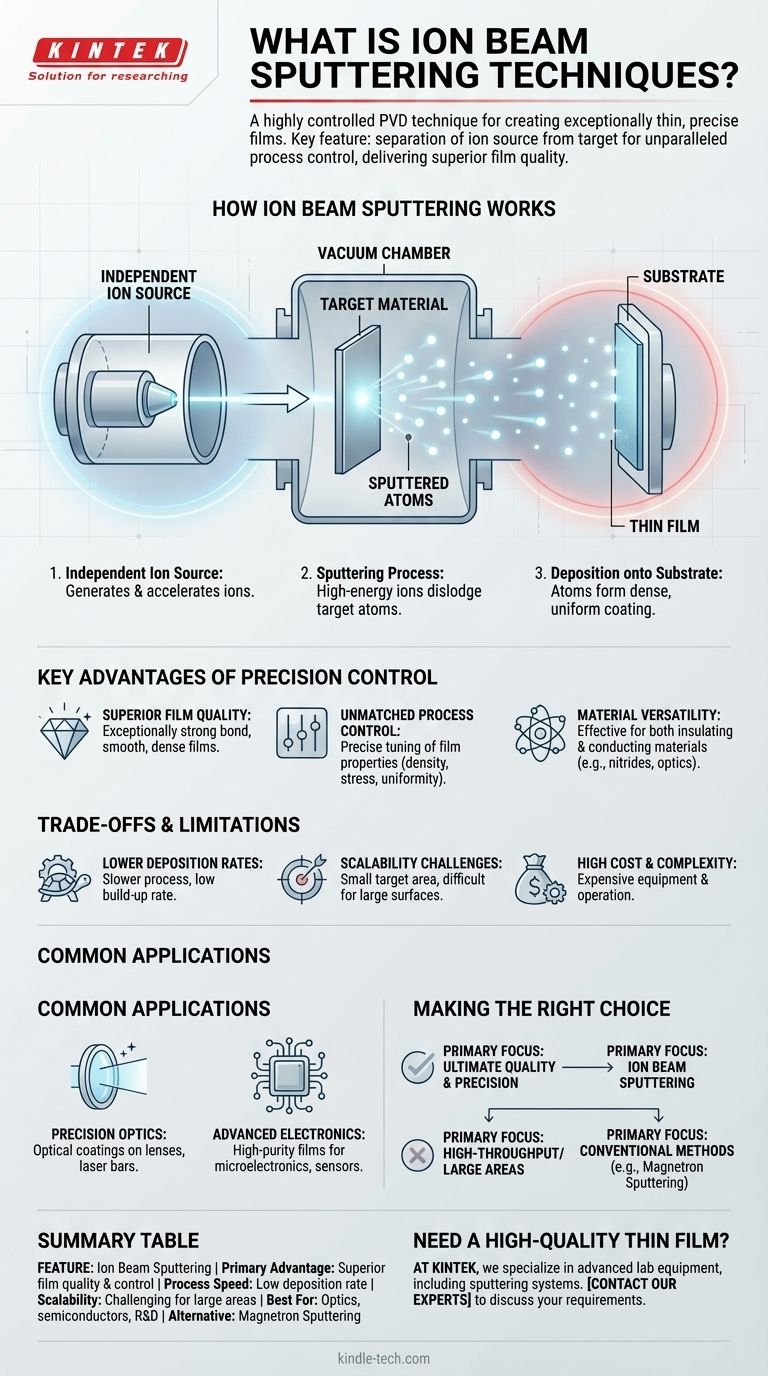

이온 빔 스퍼터링은 이온 소스를 사용하여 진공 챔버 내의 대상 물질에 이온 빔을 향하게 합니다. 이온이 표적에 미치는 영향으로 원자 또는 분자가 방출되고 이후 기판에 증착되어 박막을 형성합니다. 이 공정은 이온 빔의 균일성과 방향성으로 인해 고도로 제어되므로 고품질의 고밀도 필름을 증착할 수 있습니다.

  1. 자세한 설명:

    • 이온 빔 특성:
  2. IBS에 사용되는 이온 빔은 단에너지 빔으로 모든 이온의 에너지 레벨이 동일하고 시준이 잘 되어 있어 이온이 밀집된 빔으로 이동합니다. 이러한 균일성 덕분에 이온의 에너지와 방향을 정확하게 조정할 수 있으므로 증착 공정을 정밀하게 제어할 수 있습니다.

    • 프로세스 설정:
  3. 공정은 불활성 가스로 채워진 진공 챔버에 기판과 표적 물질을 배치하는 것으로 시작됩니다. 표적 물질은 음전하를 띠게 되어 음극으로 변합니다. 음극에서 자유 전자가 방출되어 가스 원자와 충돌하여 이온화되고 이온 빔이 생성됩니다.

    • 증착 메커니즘:
  4. 이온 빔이 목표 물질을 향하면 운동량 전달로 인해 원자 또는 분자가 방출됩니다. 이렇게 방출된 입자는 진공을 통과하여 기판 위에 증착되어 박막을 형성합니다. 이온 빔의 제어된 특성은 증착된 필름의 품질과 밀도를 보장합니다.

    • 응용 분야:
  5. 이온 빔 스퍼터링은 정밀 광학, 반도체 장치 및 질화물 필름 생산과 같이 높은 정밀도와 품질이 요구되는 응용 분야에서 널리 사용됩니다. 또한 필름 두께와 특성을 정밀하게 제어해야 하는 레이저 바, 렌즈, 자이로스코프 코팅에도 매우 중요합니다.

    • 장점과 단점:장점:
    • IBS는 필름 두께와 특성을 탁월하게 제어할 수 있어 고품질의 고밀도 필름을 제작할 수 있습니다. 또한 다양한 재료를 높은 정밀도로 증착할 수 있습니다.단점:

장비와 공정이 복잡하고 비용이 많이 들 수 있으며 마그네트론 스퍼터링과 같은 다른 증착 방법에 비해 처리량이 낮을 수 있습니다.검토 및 수정:
