유기금속 화학 기상 증착 성장 공정은 무엇인가요? 원자 단위로 고성능 박막을 구축

본질적으로, 유기금속 화학 기상 증착(MOCVD)은 표면에 얇고 결정질의 막을 생성하기 위한 매우 정밀한 공정입니다. 이는 특정 화학 증기(유기금속 전구체라고 함)를 반응 챔버에 도입하여 열에 의해 분해되고 기판 위에 원자층 단위로 고품질 고체 재료를 증착하는 과정을 포함합니다.

MOCVD는 단순한 코팅 기술이 아니라 정교한 화학 합성 방법입니다. 핵심 원리는 휘발성 유기금속 화합물을 "잉크"로, 가열된 기판을 "종이"로 사용하여 원자 단위로 복잡하고 고성능의 재료를 구축하는 것입니다.

MOCVD 공정의 핵심 구성 요소

MOCVD가 어떻게 작동하는지 이해하려면 먼저 세 가지 필수 구성 요소를 이해해야 합니다. 각 구성 요소는 최종 결과물에 중요하고 독특한 역할을 합니다.

유기금속 전구체

MOCVD의 특징은 유기금속 전구체를 사용한다는 것입니다. 이들은 중심 금속 원자가 유기 그룹과 결합된 복합 분자입니다.

이 분자들은 휘발성으로 설계되어, 분해되지 않고 비교적 낮은 온도에서 기체로 변합니다. 이를 통해 반응 챔버로 쉽게 운반될 수 있습니다.

반응 챔버

이것은 일반적으로 진공 상태로 유지되는 고도로 제어된 환경입니다. 챔버는 온도, 압력 및 가스 유량을 정밀하게 조작할 수 있도록 합니다.

코팅될 재료인 기판은 이 챔버 안에 놓여 특정 반응 온도로 가열됩니다.

기판

기판은 새로운 재료가 성장하는 기초 작업물입니다. 기판 자체의 결정 구조와 표면 품질은 새로운 막의 템플릿 역할을 하는 경우가 많으므로 매우 중요합니다.

증착의 단계별 분석

MOCVD 성장 공정은 고품질 막을 생성하기 위해 완벽한 순서로 발생해야 하는 물리적 및 화학적 사건의 순차적인 사슬입니다.

운반 및 도입

이제 기체 상태인 유기금속 전구체는 불활성 운반 가스(수소 또는 질소와 같은)에 의해 반응 챔버로 운반됩니다. 이들의 유량은 세심하게 제어됩니다.

흡착 및 확산

챔버 내부로 들어간 전구체 가스 분자는 가열된 기판으로 이동하여 흡착이라는 과정을 통해 표면에 달라붙습니다.

이러한 흡착된 분자는 결정 격자의 기존 단계와 같이 성장에 에너지적으로 유리한 위치를 찾기 위해 표면을 가로질러 확산하거나 이동할 수 있습니다.

표면 화학 반응

이것이 공정의 핵심입니다. 기판의 높은 온도는 전구체 분자 내의 화학 결합을 끊는 데 필요한 에너지를 제공합니다.

금속 원자는 유기 성분에서 분리되어 기판에 결합합니다. 유기 성분은 이제 부산물로 간주됩니다.

막 성장 및 핵형성

증착된 금속 원자는 서로 연결되어 안정적인 섬을 형성하고 핵형성되어 성장합니다. 시간이 지남에 따라 이 섬들은 합쳐져 연속적인 박막을 형성합니다.

조건을 신중하게 제어함으로써 이 성장은 에피택셜이 될 수 있습니다. 즉, 새로운 막의 결정 구조가 아래 기판 구조의 완벽한 확장입니다.

탈착 및 제거

전구체에서 분리된 휘발성 유기 부산물은 표면에서 떨어져 나가고(탈착) 가스 흐름에 의해 반응 챔버 밖으로 쓸려 나갑니다.

이러한 지속적인 제거는 성장하는 막에 불순물이 혼입되는 것을 방지하는 데 중요합니다.

장단점 이해하기

강력하지만 MOCVD는 상당한 운영 고려 사항이 있는 특수 기술입니다. 그 한계를 이해하는 것이 올바른 적용에 중요합니다.

높은 비용 및 복잡성

MOCVD 시스템은 매우 복잡하고 비쌉니다. 여러 전구체에 대한 정교한 진공 펌프, 가스 처리 시스템 및 정밀 온도 제어 장치가 필요합니다.

안전 및 취급

유기금속 전구체는 종종 독성이 강하고 자연 발화성이 있어 공기와 접촉하면 자연 발화할 수 있습니다. 이는 엄격한 안전 프로토콜과 특수 취급 장비를 필요로 합니다.

정밀도 대 속도

MOCVD는 원자 수준의 제어로 초박형 고순도 막을 생성하는 데 탁월합니다. 그러나 두꺼운 벌크 코팅을 생산하도록 설계된 다른 방법에 비해 상대적으로 느린 증착 공정일 수 있습니다. 그 강점은 양이 아니라 품질에 있습니다.

MOCVD를 선택해야 할 때

MOCVD 사용 결정은 전적으로 최종 재료 요구 사항에 따라 달라집니다. 이는 결정 품질과 조성 제어가 가장 중요한 응용 분야를 위한 도구입니다.

• 고성능 반도체 제조에 중점을 둔다면: MOCVD는 LED, 레이저 및 고전력 트랜지스터에 필요한 복잡한 다층 결정 구조를 생성하기 위한 산업 표준입니다.
• 새로운 재료의 연구 개발에 중점을 둔다면: 가스 흐름 및 온도에 대한 정밀한 제어는 MOCVD를 재료 특성을 조정하고 실험 화합물을 생성하는 데 이상적으로 만듭니다.
• 복잡한 3D 형상에 균일한 코팅을 달성하는 데 중점을 둔다면: MOCVD의 기상 특성은 시선 물리적 증착 방법과 달리 모든 노출된 표면이 균일하게 코팅되도록 보장합니다.

궁극적으로 MOCVD는 현대 기술 세계의 기초 재료를 구축하는 데 필수적인 도구입니다.

요약표:

핵심 측면	설명
핵심 원리	휘발성 유기금속 전구체를 사용하여 원자 단위로 재료를 구축하는 화학 합성
주요 용도	반도체, LED, 레이저 및 트랜지스터용 고품질 박막 생성
주요 장점	에피택셜 성장 및 복잡한 3D 형상에 대한 균일한 코팅을 위한 원자 수준 제어
주요 한계	높은 비용, 복잡한 작동 및 독성 전구체에 대한 특수 안전 요구 사항

박막 증착에서 원자 수준의 정밀도를 달성할 준비가 되셨습니까?

KINTEK은 반도체 및 재료 연구를 위한 고급 실험실 장비 및 소모품을 전문으로 합니다. MOCVD 시스템에 대한 당사의 전문 지식은 다음을 지원할 수 있습니다:

• 탁월한 균일성으로 고순도 결정막 성장
• LED, 레이저 및 반도체 장치에 대한 증착 공정 최적화
• 특수 전구체 및 가스의 안전한 취급 보장

저희 팀이 귀하의 실험실 박막 증착 요구 사항에 맞는 장비와 지원을 제공하도록 하십시오. 지금 문의하십시오 귀하의 연구 및 제조 역량을 향상시킬 수 있는 방법을 논의하기 위해!

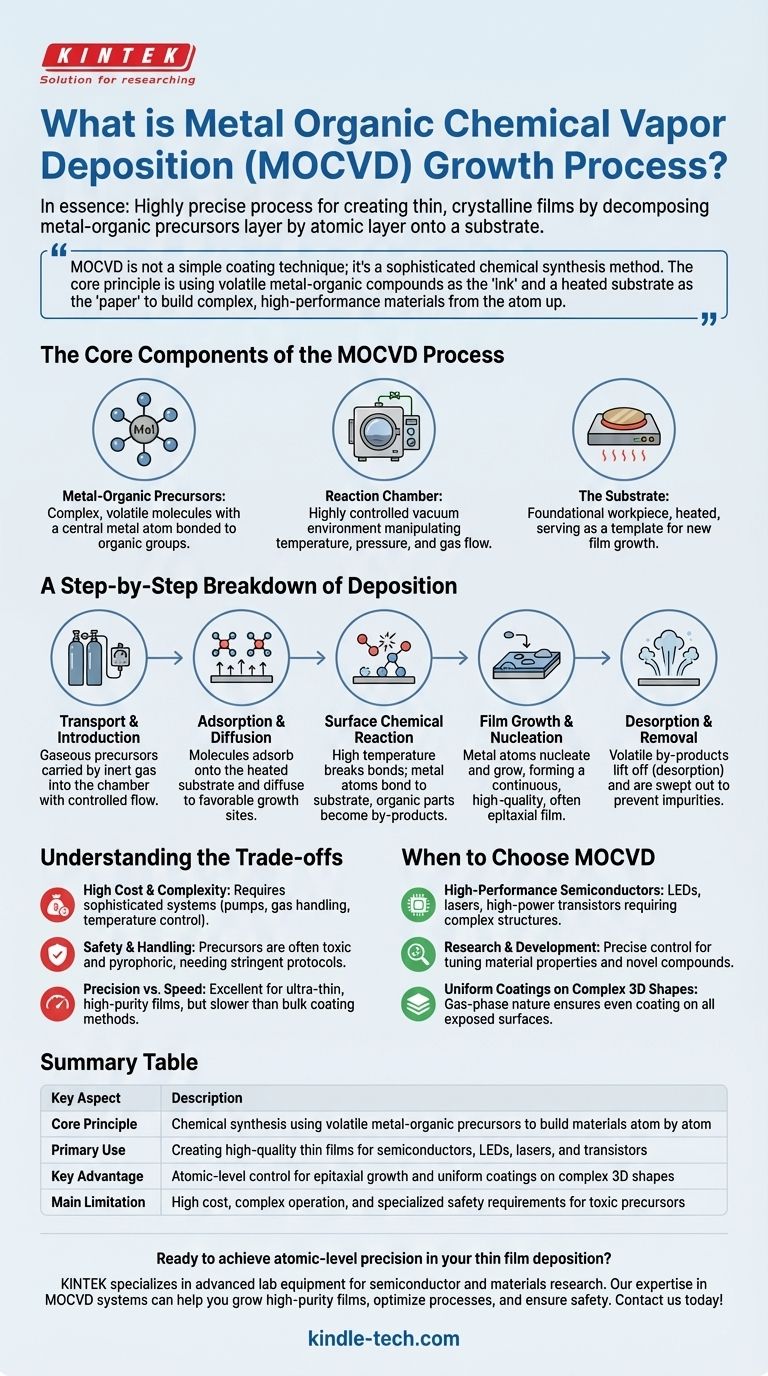

시각적 가이드
