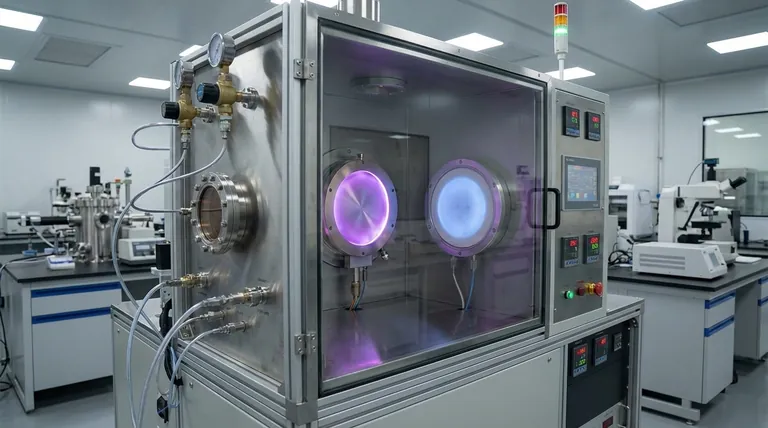

RF 및 DC 스퍼터링이란?주요 차이점, 응용 분야 및 이점

스퍼터링은 고체 대상 물질에서 원자를 방출하여 기판 위에 증착하는 널리 사용되는 박막 증착 기술입니다.다양한 스퍼터링 방법 중 RF(무선 주파수) 및 DC(직류) 스퍼터링이 대표적인 두 가지 기술입니다.RF 스퍼터링은 일반적으로 13.56MHz의 교류(AC) 전원을 사용하여 타겟에 전하가 쌓이는 것을 방지하기 위해 극성이 번갈아 가며 전도성 및 비전도성 재료 모두에 적합합니다.반면 DC 스퍼터링은 직류 전원을 사용하며 단순성과 높은 증착률로 인해 전도성 재료에 주로 사용됩니다.두 방법 모두 플라즈마를 생성하여 가스 원자를 이온화한 다음 대상 물질과 충돌하여 기판에 증착되는 원자를 방출합니다.RF와 DC 스퍼터링 중 선택은 재료 특성, 원하는 증착 속도 및 애플리케이션 요구 사항에 따라 달라집니다.

핵심 사항을 설명합니다:

RF 및 DC 스퍼터링이란?주요 차이점, 응용 분야 및 이점
  1. 스퍼터링의 기본 원리:

    • 스퍼터링은 플라즈마에서 고에너지 이온에 의해 대상 물질에서 원자가 방출되는 물리적 기상 증착(PVD) 기술입니다.
    • 이렇게 방출된 원자는 진공을 통과하여 기판 위에 증착되어 얇은 막을 형성합니다.
    • 스퍼터링은 광학, 전자, 표면 엔지니어링과 같은 분야에서 코팅을 만드는 데 사용됩니다.
  2. DC 스퍼터링:

    • 전원:직류(DC) 전원 공급 장치 사용.
    • 재료 적합성:순수 금속 및 합금과 같은 전도성 소재에 가장 적합합니다.
    • 프로세스:양전하를 띤 가스 이온이 음전하를 띤 표적을 향해 가속되어 표적 원자를 방출하여 기판 위에 침착합니다.
    • 장점:
      • 높은 증착률.
      • 대형 기판에 비용 효율적입니다.
      • 금속 코팅에 간단하고 널리 사용됩니다.
    • 제한 사항:타겟에 전하가 쌓이기 때문에 비전도성 재료에는 사용할 수 없습니다.
  3. RF 스퍼터링:

    • 전원:일반적으로 13.56MHz의 교류(AC) 전원 공급 장치를 사용합니다.
    • 재료 적합성:전도성 및 비전도성(유전체) 재료 모두에 적합합니다.
    • 프로세스:각 반주기마다 극성을 번갈아 가며 대상 표면의 양이온을 중화시키고 전하 축적을 방지합니다.
    • 장점:
      • 산화물 및 세라믹과 같은 단열재를 넣을 수 있습니다.
      • 아크 및 표적 중독을 방지합니다.
    • 제한 사항:
      • DC 스퍼터링에 비해 증착 속도가 낮습니다.
      • RF 전원 공급 장치로 인해 더 비싸고 복잡합니다.
  4. RF와 DC 스퍼터링의 비교:

    • 입금 비율:DC 스퍼터링은 증착 속도가 더 빠르기 때문에 대규모 애플리케이션에 더 효율적입니다.
    • 재료 호환성:RF 스퍼터링은 전도성 및 비전도성 재료를 모두 처리할 수 있어 다목적이지만, DC 스퍼터링은 전도성 타겟으로 제한됩니다.
    • 비용:DC 스퍼터링은 더 간단한 장비와 더 높은 증착률로 인해 비용 효율적입니다.
    • 애플리케이션:DC 스퍼터링은 일반적으로 금속 코팅에 사용되는 반면, RF 스퍼터링은 유전체 및 절연 필름에 선호됩니다.
  5. RF 및 DC 스퍼터링의 응용 분야:

    • DC 스퍼터링:
      • 반도체 산업에서 금속층 증착에 사용됩니다.
      • 거울 및 광학 장치용 반사 코팅 생산에 적용됩니다.
    • RF 스퍼터링:
      • 이산화규소 및 알루미늄 산화물과 같은 유전체 물질 증착에 이상적입니다.
      • 박막 트랜지스터, 태양 전지 및 센서 제조에 사용됩니다.
  6. 고급 스퍼터링 기법:

    • 마그네트론 스퍼터링:자기장을 사용하여 전자를 타겟 근처에 가두어 이온화 및 증착 속도를 높여 스퍼터링 효율을 향상시킵니다.
    • 고출력 임펄스 마그네트론 스퍼터링(HIPIMS):짧은 고출력 펄스를 사용하여 고밀도 플라즈마를 구현하여 필름 품질과 접착력을 향상시킵니다.

장비 및 소모품 구매자는 RF와 DC 스퍼터링의 차이점과 응용 분야를 이해함으로써 재료 유형, 증착 속도, 예산 제약 등 프로젝트의 특정 요구 사항에 따라 정보에 입각한 결정을 내릴 수 있습니다.

요약 표:

측면 RF 스퍼터링 DC 스퍼터링
전원 소스 AC 전원 공급 장치(13.56MHz) DC 전원 공급 장치
재료 적합성 전도성 및 비전도성(유전체) 재료 전도성 재료만
증착 속도 낮은 더 높음
비용 복잡한 RF 전원 공급 장치로 인해 더 비싸다 비용 효율적이고 간단한 장비
애플리케이션 유전체 필름(예: 산화물, 세라믹), 박막 트랜지스터, 태양 전지 금속 코팅, 반도체 층, 반사 코팅
