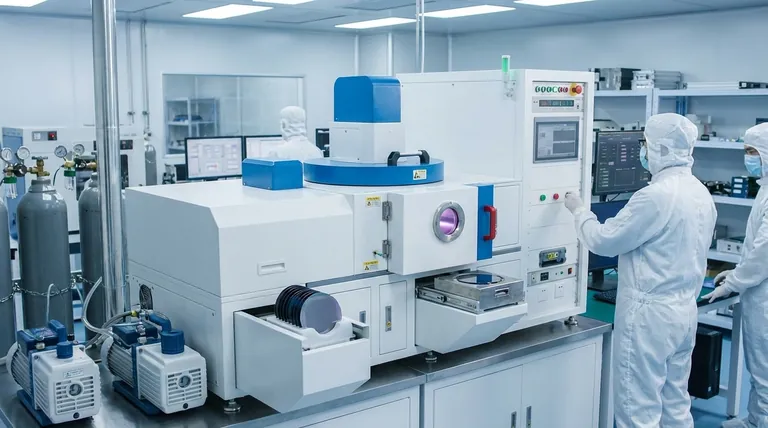

박막을 위한 스퍼터링 기술이란 무엇인가요?

스퍼터링은 에너지 이온의 충격으로 고체 대상 물질에서 원자를 방출한 다음 이 원자를 기판 위에 증착하여 박막을 형성하는 다목적 박막 증착 기술입니다. 이 공정은 다양한 재료로 균일하고 제어 가능한 박막을 만들 수 있어 다양한 산업 분야에서 널리 사용되고 있습니다.

프로세스 요약:

  1. 이온 생성 및 폭격: 에너지가 있는 이온이 생성되어 대상 물질로 향하게 됩니다. 이러한 이온은 입자 가속기, 무선 주파수 마그네트론 또는 플라즈마 소스와 같은 다양한 방법을 사용하여 생성할 수 있습니다.
  2. 원자 방출: 표적과 충돌하면 이온은 표적 원자에 에너지를 전달하여 표면에서 원자가 방출되도록 합니다. 이 과정을 스퍼터링이라고 합니다.
  3. 기판으로의 이동: 방출된 원자는 압력이 감소된 영역을 통해 기판으로 이동합니다.
  4. 기판에 증착: 스퍼터링된 원자가 기판 위에 응축되어 두께와 특성이 제어된 박막을 형성합니다.

자세한 설명:

  • 타겟 재료 준비: 일관되고 고품질의 박막을 얻기 위해서는 타겟 물질의 품질과 구성이 중요합니다. 표적은 단일 원소, 원소, 합금 또는 화합물의 혼합물일 수 있으며, 준비 방법은 균일성과 순도를 보장해야 합니다.
  • 이온 폭격: 스퍼터링에 사용되는 이온은 일반적으로 진공 챔버에서 생성되는 플라즈마에서 나옵니다. 이러한 이온은 전기장에 의해 대상 물질을 향해 가속되어 충돌 시 대상에서 원자를 제거하기에 충분한 에너지를 얻습니다.
  • 방출 메커니즘: 이온에서 표적 원자로 전달된 에너지는 충돌 캐스케이드를 일으키고, 인접한 원자도 에너지를 얻습니다. 이 에너지가 표적 표면에 대한 원자의 결합 에너지를 초과하면 원자가 방출됩니다.
  • 운송 및 증착: 스퍼터링된 원자는 진공을 통해 이동하여 다양한 모양과 크기의 기판 위에 증착됩니다. 증착 시간 및 이온의 에너지와 같은 매개 변수를 조정하여 필름의 두께와 균일성을 제어할 수 있습니다.

스퍼터링의 장점:

  • 균일성 및 제어: 스퍼터링은 넓은 면적에 균일한 박막을 증착할 수 있어 반도체 제조 및 대규모 산업용 코팅 분야에 적합합니다.
  • 재료의 다양성: 금속, 합금, 화합물 등 다양한 재료를 증착하는 데 사용할 수 있어 다양한 기술 요구사항에 적용할 수 있습니다.
  • 환경 친화성: 다른 물리적 기상 증착(PVD) 방법에 비해 스퍼터링은 특히 마그네트론 스퍼터링과 같은 기술을 사용할 때 더 환경 친화적인 경우가 많습니다.

응용 분야:

스퍼터링은 반도체, 광학 코팅 및 나노 소재 제조를 비롯한 다양한 응용 분야에 사용됩니다. 또한 분석 기술과 정밀한 에칭 공정에도 사용되어 현대 기술에서 그 다양성과 중요성을 강조합니다.
