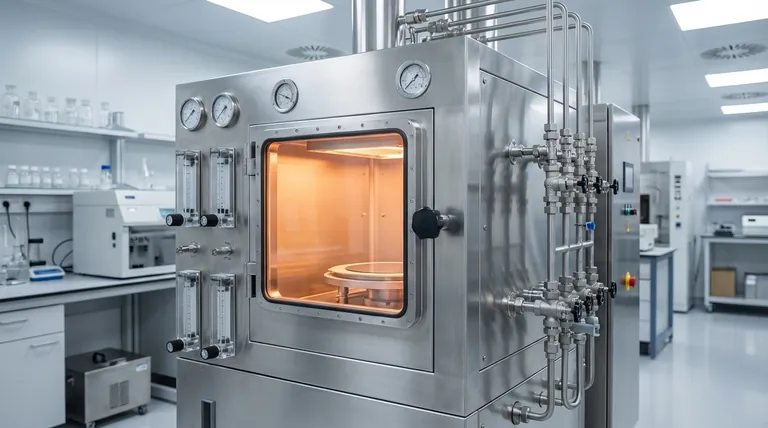

대기압 화학 기상 증착(APCVD)은 기판이라고 하는 표면에 고순도의 고체 박막을 생성하는 데 사용되는 재료 과학 공정입니다. 이 공정은 특정 가스를 정상 대기압 상태의 챔버에 주입하여 가열된 기판 위에서 반응시켜 고체층을 형성하는 방식으로 작동합니다. 이 기술은 반도체 및 보호 코팅과 같은 첨단 부품 제조에 필수적입니다.
CVD의 본질적인 원리는 단순히 표면을 코팅하는 것이 아니라 가스로부터 새로운 고체 재료를 표면에 직접 성장시키는 것입니다. 이 공정은 제어된 열 구동 반응을 통해 기체 화학 전구체를 고성능 고체 필름으로 변환합니다.
CVD의 기본 원리
화학 기상 증착(CVD) 정의
이름 자체가 공정을 설명합니다. 화학(Chemical)은 새로운 재료를 형성하는 화학 반응을 나타냅니다. 기상(Vapor)은 원료(전구체)가 기체 상태임을 나타냅니다. 증착(Deposition)은 이 새로운 고체 재료가 기판 표면에 형성되는 과정입니다.
대기압의 역할
APCVD에서 "대기압"은 공정 챔버가 표준 해수면 기압 또는 그 근처에서 작동함을 명시합니다. 이는 저압 CVD(LPCVD)와 같이 진공을 필요로 하는 다른 CVD 방법과 구별됩니다. 진공 없이 작동하면 장비가 단순해지고 증착 속도가 빨라질 수 있습니다.
핵심 목표: 고순도 및 균일한 필름
모든 CVD 공정의 궁극적인 목표는 전체 기판에 걸쳐 우수한 순도와 균일성을 가진 필름을 생산하는 것입니다. 이러한 정밀성은 미세한 불순물조차도 장치 고장을 유발할 수 있는 마이크로일렉트로닉스와 같은 산업에서 CVD가 핵심 기술인 이유입니다.
APCVD 공정 단계별 분석
CVD 공정은 완벽한 원자 단위의 재료 증착을 달성하기 위해 신중하게 조율된 순서입니다.
1. 기판 준비
모든 것은 코팅될 기본 재료인 기판(예: 실리콘 웨이퍼 또는 강철 도구)으로 시작됩니다. 기판은 반응 챔버 내부에 놓입니다.
2. 챔버 정화
증착을 시작하기 전에 챔버는 모든 오염 물질로부터 꼼꼼하게 세척되어야 합니다. 수분은 종종 열 탈수 시스템을 통해 제거되며, 챔버는 불활성 가스로 퍼지되어 필름 품질을 저하시킬 수 있는 잔류 산소 및 기타 불순물을 제거합니다.
3. 열 활성화
기판은 종종 1000-1100 °C 사이의 매우 높은 온도로 가열됩니다. 이 열은 두 가지 목적을 수행합니다. 즉, 증착을 위해 기판 표면을 준비하고, 더 중요하게는 화학 반응을 구동하는 데 필요한 열 에너지를 제공합니다.
4. 전구체 가스 도입
기판이 목표 온도에 도달하면 전구체 가스가 챔버로 도입됩니다. 이 가스에는 최종 고체 필름을 구성할 특정 화학 원소가 포함되어 있습니다. 이들의 유량은 정밀하게 제어됩니다.
5. 표면 반응 및 증착
뜨거운 전구체 가스가 가열된 기판과 접촉하면 표면에서 직접 화학 반응이 일어납니다. 가스는 분해되고, 원하는 원소는 기판에 결합하여 시간이 지남에 따라 성장하는 새로운 고체층을 형성합니다.
6. 제어된 냉각
필름이 원하는 두께에 도달하면 가스 흐름이 중단되고 시스템은 제어된 냉각 과정을 거칩니다. 냉각 속도는 새로 증착된 필름과 기본 기판의 응력 또는 균열을 방지하는 데 중요합니다.
대기압의 장단점 이해
APCVD를 선택하는 것은 진공 기반 CVD 방법과 비교하여 특정 장점과 단점을 수반합니다.
장점: 더 간단한 장비 및 더 높은 처리량
APCVD는 비싸고 복잡한 진공 펌프를 필요로 하지 않으므로 반응기 설계가 더 간단하고 비용이 적게 듭니다. 진공이 없으면 더 빠른 처리 주기와 더 높은 증착 속도가 가능하여 대량 생산에 적합합니다.
단점: 불순물 가능성
대기압에서 작동한다는 것은 챔버 내에 훨씬 더 높은 농도의 가스 분자가 존재한다는 것을 의미합니다. 이는 원치 않는 기상 반응의 위험을 증가시키고 공기 중 오염 물질이 필름에 혼입되는 것을 방지하기 더 어렵게 만듭니다.
단점: 가스 흐름 역학 및 균일성
대기압에서의 가스 흐름은 진공 상태보다 더 난류적이고 예측하기 어렵습니다. 이는 때때로 대형 기판 전체에 걸쳐 완벽한 필름 두께 균일성을 달성하기 더 어렵게 만들 수 있으며, 이는 반도체 제조에서 중요한 요소입니다.
주요 응용 분야 및 CVD 고려 시점
CVD는 단일 솔루션이 아니라 특정 고성능 요구 사항을 위한 첨단 재료를 생성하는 다용도 플랫폼입니다.
- 주요 초점이 반도체 제조인 경우: CVD는 마이크로칩 및 회로 기판의 기반을 형성하는 초고순도 실리콘, 산화물 및 질화물 박막을 증착하는 데 필수적입니다.
- 주요 초점이 보호 및 성능 코팅인 경우: 이 공정은 공작 기계, 자동차 부품 및 생체 의료 임플란트에 매우 단단하고 내구성이 뛰어나며 부식에 강한 재료를 적용하는 데 이상적입니다.
- 주요 초점이 첨단 재료 합성인 경우: CVD는 인공 다이아몬드 및 특수 광섬유와 같이 다른 방법으로는 생산하기 어려운 고도로 공학적으로 설계된 재료를 생성하는 핵심 방법입니다.
궁극적으로 화학 기상 증착은 현대 전자 공학 및 엔지니어링을 정의하는 재료 생성을 가능하게 하는 핵심 기술입니다.
요약표:
| 측면 | 대기압 CVD (APCVD) |
|---|---|
| 압력 | 표준 대기압 또는 그 근처에서 작동 |
| 주요 장점 | 더 간단한 장비, 더 높은 증착 속도 |
| 주요 과제 | 기상 반응 및 불순물 위험 증가 |
| 일반적인 온도 | 1000-1100 °C |
| 주요 응용 분야 | 반도체, 보호 코팅, 첨단 재료 |
