그래핀을 합성하는 가장 좋은 방법은 무엇일까요?고품질 그래핀 생산을 위한 최고의 기술 살펴보기

그래핀 합성은 상향식 방법과 하향식 방법의 두 가지 주요 접근 방식으로 많이 연구되고 있는 분야입니다.화학 기상 증착(CVD), 에피택셜 성장, 아크 방전 등의 상향식 방법은 원자 단위 또는 분자 단위로 그래핀 층을 구축하는 방식입니다.이러한 방법은 고품질의 대면적 그래핀 필름을 생산하는 것으로 알려져 있어 균일하고 결함 없는 그래핀이 필요한 애플리케이션에 이상적입니다.반면에 기계적 박리, 화학적 산화, 박리 등의 하향식 방법은 벌크 흑연을 그래핀 층으로 분해하는 방식입니다.이러한 방법은 더 간단하고 비용 효율적이지만 결함이 있는 낮은 품질의 그래핀을 만들 수 있습니다.각 방법에는 장점과 한계가 있기 때문에 어떤 방법을 선택할지는 용도에 따라 달라집니다.

핵심 사항을 설명합니다:

그래핀을 합성하는 가장 좋은 방법은 무엇일까요?고품질 그래핀 생산을 위한 최고의 기술 살펴보기
  1. 상향식 합성 방법:

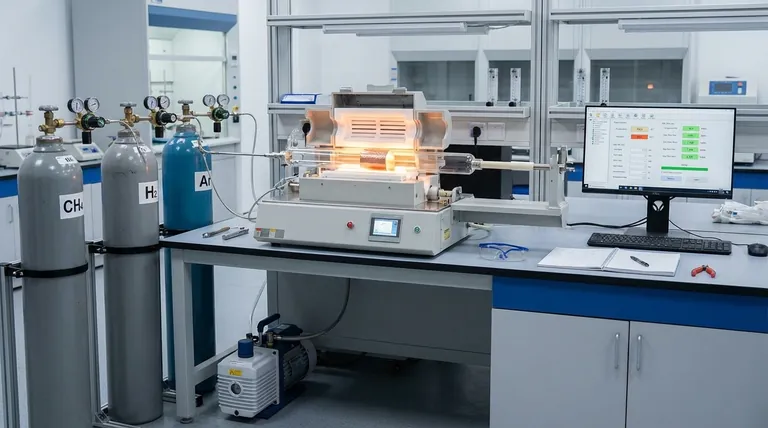

    • 화학 기상 증착(CVD):
      • CVD는 고품질 그래핀 합성을 위해 가장 널리 사용되는 방법 중 하나입니다.이는 금속 기판(예: 구리 또는 니켈)에서 고온으로 탄소 함유 가스(예: 메탄)를 분해하는 것을 포함합니다.탄소 원자는 기판 위에 그래핀 층을 형성합니다.CVD는 대면적의 균일한 그래핀 필름을 생산할 수 있어 전자 및 광전자 애플리케이션에 적합합니다.
      • CVD에는 두 가지 유형이 있습니다: 열 CVD 플라즈마 강화 CVD .열 CVD는 전구체 가스를 분해하기 위해 고온(약 1000°C)이 필요하지만, 플라즈마 강화 CVD는 플라즈마를 사용하여 반응 온도를 낮추어 온도에 민감한 기판에서 그래핀 합성을 가능하게 합니다.
    • 에피택셜 성장:
      • 이 방법은 고온 어닐링을 통해 실리콘 카바이드(SiC)와 같은 결정질 기판 위에 그래핀 층을 성장시키는 것입니다.이 공정은 고품질 그래핀을 생산하지만 비용이 많이 들고 적절한 기판의 가용성에 따라 제한됩니다.
    • 아크 방전:
      • 아크 방전은 불활성 가스 분위기에서 두 흑연 전극 사이에 전기 아크를 생성하여 그래핀을 생성합니다.이 방법은 복합 재료 및 에너지 저장 응용 분야에 유용한 플레이크 또는 나노 입자 형태의 그래핀을 생성합니다.
  2. 하향식 합성 방법:

    • 기계적 각질 제거:
      • "스카치 테이프 방법"이라고도 하는 이 기술은 접착 테이프를 사용하여 벌크 흑연에서 그래핀 층을 벗겨내는 것입니다.고품질 그래핀을 생산하지만 확장성이 떨어지고 소량만 생산할 수 있습니다.
    • 화학적 산화 및 환원:
      • 이 방법은 흑연을 산화시켜 산화 그래핀(GO)을 생성한 다음 이를 그래핀으로 환원하는 방식입니다.이 공정은 확장 가능하지만 결함과 불순물이 발생하여 그래핀의 품질이 떨어집니다.
    • 각질 제거:
      • 액상 박리법과 같은 박리 기술에는 용매 또는 계면활성제를 사용하여 흑연에서 그래핀 층을 분리하는 과정이 포함됩니다.이 방법은 비용 효율적이고 확장 가능하지만 다양한 층 두께와 결함을 가진 그래핀을 생성할 수 있습니다.
  3. 방법 비교:

    • 품질:상향식 방법, 특히 CVD 및 에피택셜 성장 방식은 결함이 적은 고품질 그래핀을 생산하므로 고성능 애플리케이션에 적합합니다.하향식 방법은 더 간단하지만 결함이 더 많은 그래핀을 생성하는 경우가 많습니다.
    • 확장성:CVD는 확장성이 뛰어나 대면적 그래핀 필름을 생산할 수 있는 반면, 기계적 박리법은 소규모 생산으로 제한됩니다.
    • 비용:일반적으로 하향식 방식이 더 비용 효율적이지만 품질 절충안을 고려해야 합니다.CVD 및 에피택셜 성장은 특수 장비와 기판이 필요하기 때문에 비용이 더 많이 듭니다.
  4. 최적의 방법 선택하기:

    • 그래핀을 합성하는 가장 좋은 방법은 용도에 따라 다릅니다.고성능 전자 제품의 경우 고품질의 균일한 그래핀을 생산할 수 있기 때문에 CVD 또는 에피택셜 성장이 선호됩니다.복합재나 에너지 저장과 같이 비용과 확장성이 더 중요한 애플리케이션의 경우 화학적 산화나 박리 같은 하향식 방법이 더 적합할 수 있습니다.

결론적으로, 단일 방법이 보편적으로 '최고'라고 할 수는 없지만, CVD는 고품질 그래핀을 생산하기 위한 다용도 및 확장 가능한 기술로 많은 응용 분야에서 널리 사용되고 있습니다.그러나 방법 선택은 항상 사용 목적의 특정 요구 사항에 부합해야 합니다.

요약 표:

방법 품질 확장성 비용 최상의 대상
CVD High High High 전자, 광전자
에피택셜 성장 높음 중간 높음 고성능 애플리케이션
아크 방전 Medium Medium Medium 복합재, 에너지 저장
기계적 각질 제거 높음 낮음 낮음 소규모 연구
화학적 산화 중간 높음 낮음 비용에 민감한 애플리케이션
각질 제거 중간 높음 낮음 확장성, 산업용 애플리케이션

프로젝트에 가장 적합한 그래핀 합성 방법을 찾고 계신가요? 지금 바로 전문가에게 문의하세요. 전문가에게 문의하세요!
