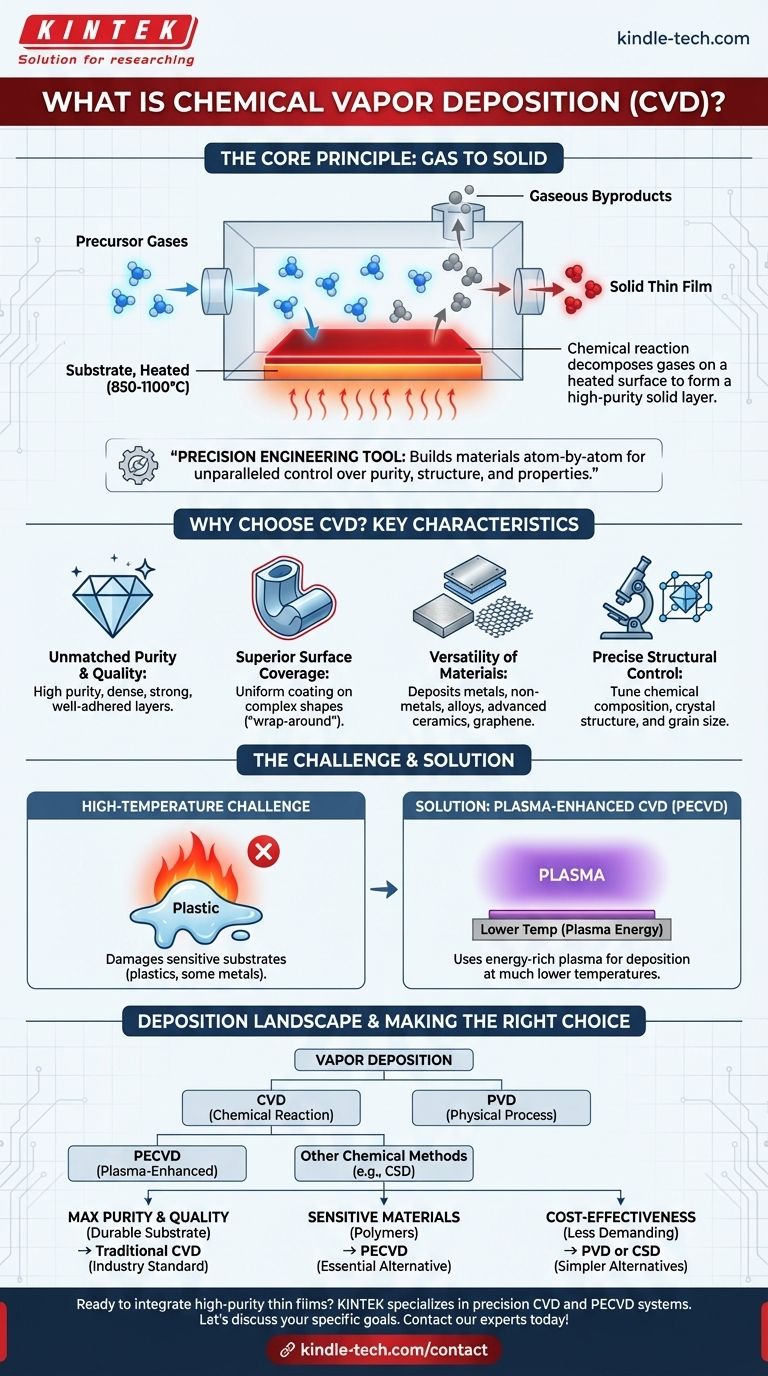

화학 기상 증착(CVD)은 박막과 나노 입자를 합성하는 데 널리 사용되는 방법입니다.
가열된 기판 위에 기체 전구체의 반응을 통해 고품질의 재료를 증착할 수 있는 것이 특징입니다.
이 방법은 기체 화합물의 분해와 결합을 통해 기판 표면에 안정적인 고체 생성물을 형성합니다.
5가지 핵심 포인트 설명
1. 공정 개요
CVD에서는 반응 가스(예: SiH4, SiCl4, WF6)와 캐리어 가스(예: H2, Ar)의 혼합물이 기판에 공급됩니다.
가스는 고온에서 반응하거나 분해되어 기판에 얇은 물질 층을 형성합니다.
이 방법은 다목적이며 그래핀 및 다양한 금속 화합물을 포함한 다양한 재료를 증착할 수 있습니다.
2. 주요 반응
CVD 공정에는 주로 두 가지 유형의 반응이 포함됩니다.
분해 반응: 기체 화합물은 가열 시 원소 부분으로 분해됩니다.
결합 반응: 이러한 원소 부분이 기판 위에서 결합하여 원하는 물질을 형성합니다.
이러한 반응은 다른 조건에서 물이 증발하는 것과 유사하게 결합의 파괴와 재형성을 촉진하기 위해 온도와 압력의 제어된 조건이 필요합니다.
3. 장점 및 응용 분야
CVD는 높은 제조 수율과 생산 규모를 확대할 수 있다는 점에서 특히 유리합니다.
생산된 재료는 일반적으로 고순도이며 기계적 특성이 우수하여 전자, 광학 및 보호 코팅의 다양한 응용 분야에 적합합니다.
4. 공정 변형
특정 화학 물질, 기판 재료, 온도, 압력 및 지속 시간에 따라 여러 가지 변형된 CVD가 있습니다.
이러한 변형을 통해 특정 조건에서 다양한 재료를 최적으로 증착할 수 있습니다.
5. 환경 고려 사항
CVD 공정 중에 화학 부산물이 형성되며, 이 부산물은 반응 챔버에서 반응하지 않은 전구체와 함께 제거됩니다.
이 공정의 이러한 측면은 환경 안전과 증착의 효율성을 보장하기 위해 세심한 관리가 필요합니다.
