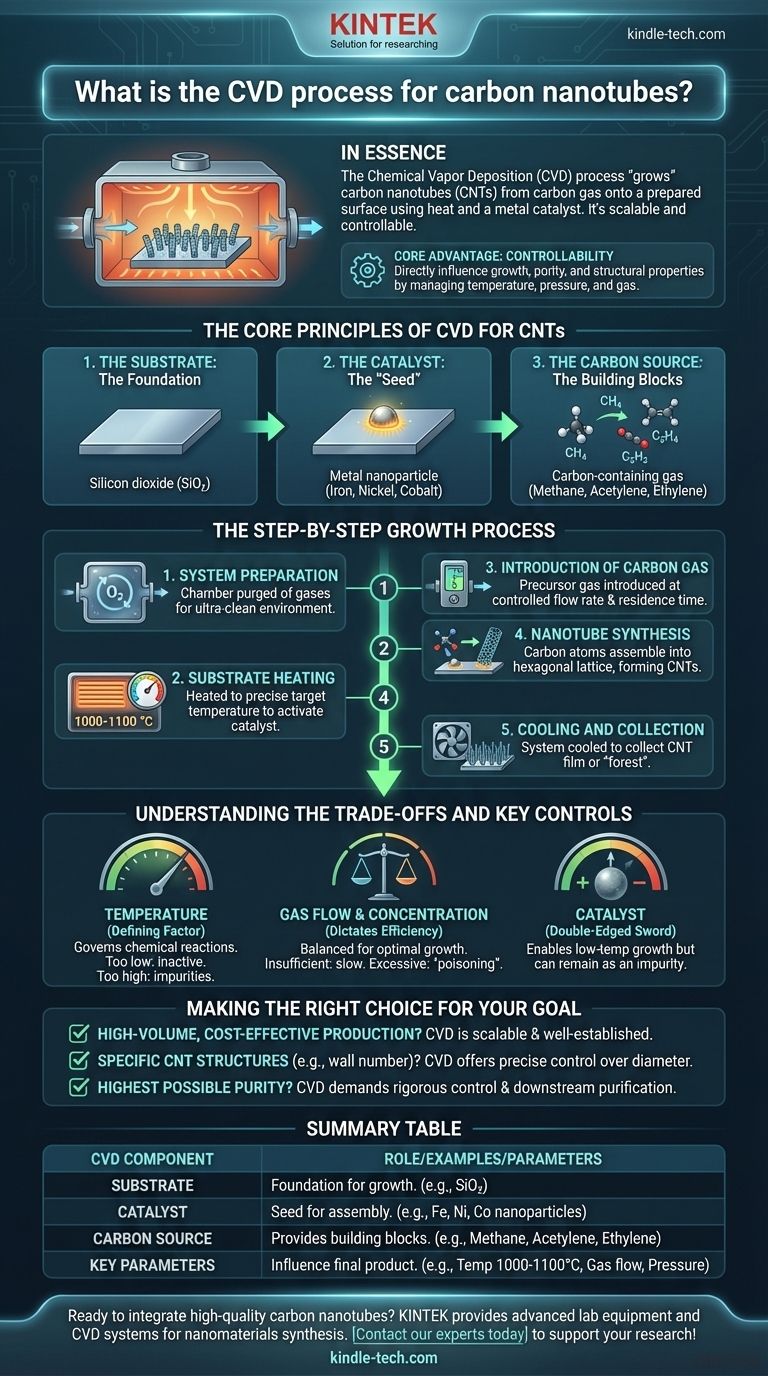

본질적으로, 탄소 나노튜브(CNT)의 화학 기상 증착(CVD) 공정은 탄소 함유 가스로부터 준비된 표면에 나노튜브를 "성장"시키는 방법입니다. 이는 뜨겁고 제어된 환경과 금속 촉매를 사용하여 달성되는데, 이 촉매는 나노튜브 구조가 형성되고 조립되는 씨앗 역할을 합니다. 기존 방법과 달리 CVD는 확장 가능하고 최종 제품을 정밀하게 제어할 수 있기 때문에 지배적인 상업적 공정입니다.
CVD의 핵심 장점은 제어 가능성입니다. 온도, 압력 및 가스 조성을 정밀하게 관리함으로써 탄소 나노튜브의 성장, 순도 및 구조적 특성에 직접적인 영향을 미칠 수 있으므로 산업 규모 생산 및 첨단 연구 모두에서 핵심 기술입니다.
CNT를 위한 CVD의 핵심 원리
CVD 공정을 이해하려면 이를 나노 규모에서 고도로 제어되는 건설 프로젝트로 생각하는 것이 가장 좋습니다. 세 가지 주요 구성 요소가 필요합니다: 기판, 촉매 및 탄소원.
기판: 토대
기판은 탄소 나노튜브가 성장할 기본 재료입니다. 일반적으로 이산화규소와 같은 재료가 사용됩니다.
이 토대는 먼저 반응기에 넣고 종종 1000-1100 °C 사이의 고온으로 가열됩니다. 이 단계는 표면을 청소하고 성장을 방해할 수 있는 불순물이나 부동태화층을 제거하는 데 중요합니다.
촉매: 성장을 위한 "씨앗"
기판이 준비되면 금속 촉매의 얇은 층이 표면에 증착됩니다. 이 촉매는 CNT 성장을 가능하게 하는 가장 중요한 요소입니다.
철, 니켈 또는 코발트와 같은 전이 금속의 나노 입자인 촉매는 "씨앗" 역할을 합니다. 촉매는 탄소원 가스를 분해하고 탄소 원자가 나노튜브의 육각형 격자 구조로 조립될 수 있는 장소를 제공합니다. 촉매가 없으면 이 과정은 비현실적으로 높은 온도를 필요로 할 것입니다.
탄소원: 구성 요소
탄소원 또는 전구체는 탄소 원자를 포함하는 가스입니다. 일반적인 전구체로는 메탄, 아세틸렌 또는 에틸렌이 있습니다.
이 가스는 뜨거운 반응기로 공급되어 촉매 코팅된 기판 위로 흐릅니다. 높은 열과 촉매 작용으로 인해 가스 분자가 분해되어 나노튜브를 만드는 데 필요한 탄소 원자가 방출됩니다.
단계별 성장 과정
CVD를 통한 탄소 나노튜브 합성은 맨 기판에서 최종 제품까지 명확하고 순차적인 경로를 따릅니다.
1. 시스템 준비
이 과정은 밀폐된 챔버 또는 용광로에서 시작됩니다. 챔버는 잔류 가스, 특히 결함 및 불순물을 생성할 수 있는 산소를 퍼지합니다. 이는 초청정 환경을 보장합니다.
2. 기판 가열
기판은 정밀한 목표 온도로 가열됩니다. 이 온도는 촉매의 활성과 결과적인 나노튜브 구조에 직접적인 영향을 미치므로 가장 중요한 작동 매개변수 중 하나입니다.
3. 탄소 가스 도입
시스템이 목표 온도에서 안정되면 탄소 전구체 가스가 제어된 유량으로 도입됩니다. 이 가스의 농도와 반응기 내 체류 시간은 신중하게 관리됩니다.
4. 나노튜브 합성
뜨거운 촉매 코팅 표면에서 전구체 가스 분자가 분해됩니다. 방출된 탄소 원자는 촉매 나노 입자에 용해되어 결국 침전되어 CNT의 원통형 튜브형 구조를 형성합니다.
5. 냉각 및 수집
원하는 성장 시간 후 탄소 가스 공급이 차단되고 시스템이 신중하게 냉각됩니다. 제어된 냉각은 기판에 대한 열 충격을 방지하는 데 중요합니다. 그 결과는 기판을 덮는 탄소 나노튜브의 "숲" 또는 필름입니다.
절충점 및 주요 제어 이해
CVD는 강력하지만 그 성공은 매개변수에 대한 세심한 제어에 달려 있습니다. 이러한 변수들 간의 상호 작용은 CNT의 최종 품질, 수율 및 비용을 결정합니다.
온도는 결정적인 요소입니다
온도는 단순히 열에 관한 것이 아니라 화학 반응을 지배합니다. 너무 낮으면 촉매가 충분히 활성화되지 않습니다. 너무 높으면 비정질 탄소 또는 기타 원치 않는 부산물이 생성되어 나노튜브의 순도가 떨어질 수 있습니다.
가스 유량 및 농도는 효율성을 좌우합니다
탄소원 가스의 유량과 농도는 균형을 이루어야 합니다. 가스가 부족하면 느리거나 희박한 성장이 발생하고, 과도한 가스는 촉매를 "오염"시키거나 품질이 낮은 무질서한 탄소 형성을 초래할 수 있습니다.
촉매는 양날의 검입니다
촉매는 CVD의 주요 장점인 저온 성장을 가능하게 하는 데 필수적입니다. 그러나 촉매 물질은 최종 CNT 제품에 불순물로 남아 있을 수 있으며, 고순도 응용 분야의 경우 이를 제거하기 위해 종종 후처리 정제 단계가 필요합니다.
목표에 맞는 올바른 선택
CVD를 효과적으로 적용하려면 공정 매개변수를 원하는 결과와 일치시켜야 합니다.
- 대량, 비용 효율적인 생산에 중점을 둔다면: 아크 방전 또는 레이저 절제와 같은 대안에 비해 확장 가능하고 잘 확립된 상업적 공정이므로 CVD가 확실한 선택입니다.
- 특정 CNT 구조(예: 단일벽 대 다중벽) 생성에 중점을 둔다면: 촉매 입자 크기, 온도 및 전구체 가스를 조절하여 나노튜브 직경과 벽 수를 조절할 수 있으므로 CVD는 필요한 제어 기능을 제공합니다.
- 가능한 최고 순도 달성에 중점을 둔다면: CVD는 매우 순수한 물질을 생산할 수 있지만 환경에 대한 엄격한 제어가 필요하며 종종 촉매 잔류물을 제거하기 위한 후속 정제 전략이 필요합니다.
궁극적으로 CVD 공정을 마스터하는 것은 입력과 생성하려는 나노 물질 간의 근본적인 관계를 이해하고 제어하는 것입니다.
요약표:
| CVD 구성 요소 | CNT 성장에서의 역할 | 일반적인 예시 |
|---|---|---|
| 기판 | 성장을 위한 토대 | 이산화규소 (SiO₂) |
| 촉매 | 나노튜브 조립을 위한 씨앗 | 철, 니켈, 코발트 나노 입자 |
| 탄소원 | 구성 요소 제공 | 메탄, 아세틸렌, 에틸렌 가스 |
| 주요 매개변수 | 최종 제품에 미치는 영향 | 온도 (1000-1100°C), 가스 유량, 압력 |
