제작에서 증착이란 재료의 얇은 막을 기판이라고 하는 표면에 입히는 공정입니다. 이는 반도체 제조부터 항공우주 공학에 이르기까지 수많은 산업 분야에서 사용되는 기본적인 "첨가" 기술로, 분자 또는 원자 수준에서 재료를 층별로 쌓아 올립니다.
증착은 단일 공정이 아니라 작업물에 재료를 추가하는 데 사용되는 기술 범주입니다. 근본적인 선택은 재료를 물리적으로 전송하는 물리적 기상 증착(PVD)과 화학 반응을 통해 표면에 새로운 재료를 성장시키는 화학 기상 증착(CVD) 사이의 선택입니다.
핵심 원리: 원자부터 쌓아 올리기
증착은 재료를 제거하는 식각(etching)이나 밀링(milling)과 같은 "제거" 공정의 반대입니다. 증착은 재료 덩어리를 원하는 모양으로 깎아내는 대신, 원하는 구조를 무에서부터 쌓아 올립니다.
이 방법은 극도로 얇거나 순수하거나 특수한 층이 필요한 부품을 만드는 데 필수적입니다. 이러한 층은 전기 전도성, 절연성, 내마모성, 광학적 특성 또는 부식 방지 기능을 제공할 수 있습니다.

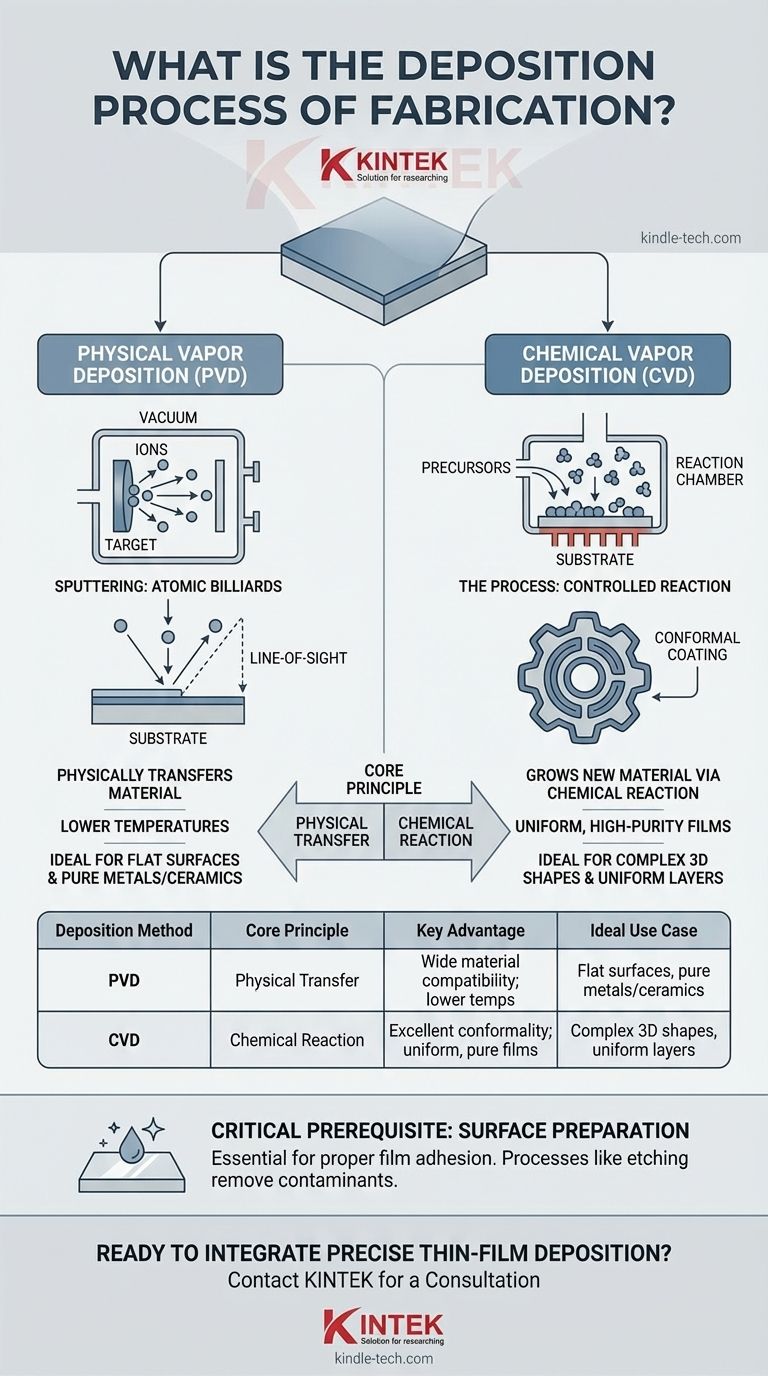

두 가지 근본적인 접근 방식: 물리적 대 화학적
모든 증착 기술은 재료가 기판에 도달하는 방식에 따라 두 가지 주요 계열 중 하나에 속합니다.
- 물리적 증착: 이 접근 방식에서는 화학적 변화 없이 소스 재료가 물리적으로 소스에서 기판으로 이동합니다. 마치 페인트가 캔에서 벽으로 운반되는 스프레이 페인팅과 같습니다.
- 화학적 증착: 이 접근 방식에서는 기체 상태의 전구체(precursor)가 챔버로 주입됩니다. 이들은 기판 표면에서 반응하여 완전히 새로운 고체 재료를 형성합니다. 이는 철에 녹이 스는 것과 더 유사하며, 표면에서 화학 반응이 일어나 새로운 층이 생성됩니다.
물리적 기상 증착(PVD) 이해하기
PVD 공정은 재료 소스에서 기판까지의 경로가 오염 물질 없이 깨끗하도록 진공 상태에서 수행됩니다.
스퍼터링: 원자 당구
스퍼터링은 매우 다재다능한 PVD 기술입니다. 원하는 코팅 재료로 만들어진 고체 "타겟"이 진공 챔버 내부에서 고에너지 이온으로 폭격됩니다.
이 폭격은 아원자 수준의 당구 게임처럼 작용하여 타겟에서 원자를 떼어냅니다. 이렇게 방출된 원자들은 진공을 통해 이동하여 기판에 증착되어 얇고 밀도 높은 막을 형성합니다.
분사: 직접적인 전달
가장 간단한 형태에서 물리적 증착은 재료의 미세 입자나 액적을 기판에 직접 분사하는 것을 포함할 수도 있습니다. 진공 기반 방법보다 정밀도는 떨어지지만 특정 산업 코팅 응용 분야에 사용됩니다.
화학 기상 증착(CVD) 이해하기
CVD는 가열된 기판 위에서 제어된 화학 반응을 통해 고체 막을 생성하는 것으로 정의되는 공정입니다.
공정: 제어된 반응
작업물이 반응 챔버에 놓이고 특정 기체(전구체)가 주입됩니다. 기판의 열이 이 기체들에 에너지를 공급하여 표면에서 반응하고 분해되도록 합니다.
이 반응으로 인해 원하는 재료의 고체 막이 남고, 기체 부산물은 배출됩니다. 진공 환경은 반응성 기체를 작업물 쪽으로 끌어당기고 순도를 보장하는 데 도움이 됩니다.
CVD를 선택하는 이유?
CVD는 탁월하게 순수하고 균일한 막을 생성하는 능력으로 높이 평가됩니다. 기체 전구체가 작업물 전체를 감싸기 때문에 CVD는 복잡한 3차원 모양조차도 균일한 두께로 완벽하게 덮는 높은 **등방성 코팅(conformal coatings)**을 생성할 수 있습니다.
상충 관계 이해하기
PVD와 CVD 중 선택은 재료, 기판 및 최종 막의 원하는 특성에 따라 결정됩니다.
PVD: 직접적인 접근 방식
스퍼터링과 같은 PVD 방법은 화학적으로 기화시키기 어려운 금속, 합금 및 세라믹을 포함한 매우 광범위한 재료를 증착하는 데 탁월합니다. 일반적으로 CVD보다 낮은 온도에서 작동하므로 민감한 기판에 더 안전합니다.
그러나 PVD는 "직선 경로(line-of-sight)" 공정입니다. 3차원 물체의 숨겨진 표면이나 복잡한 내부 형상을 균일하게 코팅하는 데 어려움을 겪을 수 있습니다.
CVD: 등방성 접근 방식
CVD의 주요 장점은 우수한 등방성입니다. 이는 마이크로일렉트로닉스에서 매우 중요한 복잡한 표면 위에서 균일한 막을 생성하는 데 탁월합니다.
주요 상충 관계는 종종 기판을 손상시킬 수 있는 높은 온도와 전구체 기체의 사용(이는 복잡하거나 비싸거나 위험할 수 있음)입니다.
필수 전제 조건: 표면 준비
완벽하게 깨끗한 표면 없이는 어떤 증착 공정도 성공할 수 없습니다. **식각(etching)**과 같은 공정은 증착 방법이 아니라 산화물 및 기타 오염 물질을 제거하는 데 사용되는 제거 전처리 방법입니다. 이는 증착된 막이 기판에 제대로 접착되도록 보장합니다.
올바른 증착 방법 선택하기
귀하의 결정은 구성 요소의 특정 요구 사항에 따라 안내되어야 합니다.
- 순수한 금속으로 단순하고 평평한 표면을 코팅하는 데 중점을 두는 경우: 스퍼터링과 같은 PVD 방법이 종종 가장 직접적이고 비용 효율적인 솔루션입니다.
- 복잡한 3차원 모양 위에 매우 균일하고 결정질인 막을 생성하는 데 중점을 두는 경우: 모든 표면을 등방성으로 코팅할 수 있는 능력 덕분에 CVD가 우수합니다.
- 열에 민감한 공구 위에 단단하고 내마모성 코팅을 적용하는 데 중점을 두는 경우: 저온 PVD 공정이 종종 이상적인 선택입니다.
궁극적으로 재료를 물리적으로 이동하는 것과 화학적으로 생성하는 것의 차이점을 이해하는 것이 원자부터 제품을 구축하는 데 올바른 도구를 선택하는 열쇠입니다.
요약표:
| 증착 방법 | 핵심 원리 | 주요 장점 | 이상적인 사용 사례 |
|---|---|---|---|
| 물리적 기상 증착(PVD) | 재료를 소스에서 기판으로 물리적으로 전송합니다. | 넓은 재료 호환성; 더 낮은 온도. | 평평한 표면에 순수한 금속 또는 세라믹 코팅. |
| 화학 기상 증착(CVD) | 화학 반응을 통해 표면에 새로운 재료를 성장시킵니다. | 우수한 등방성; 균일하고 고순도인 막. | 복잡한 3차원 모양에 매우 균일한 층 코팅. |
