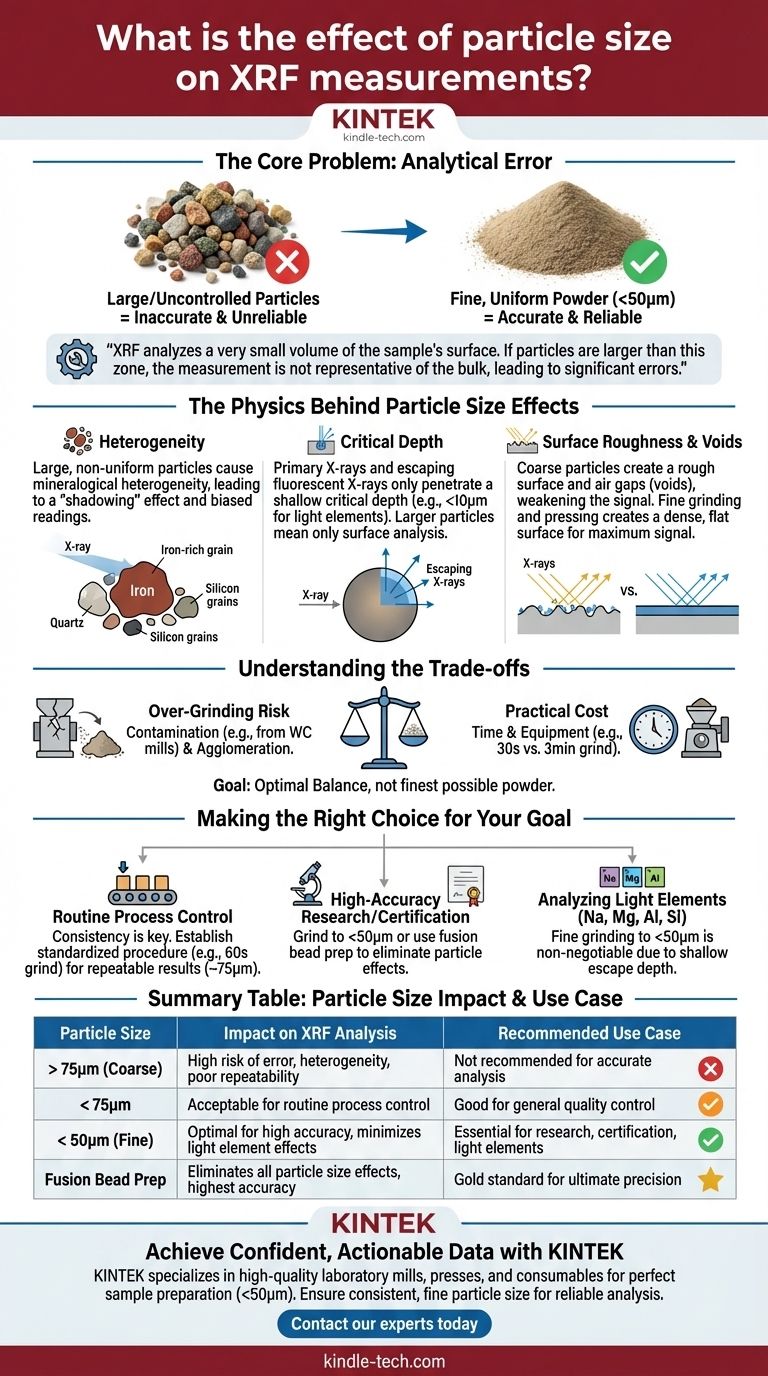

X선 형광(XRF) 분석에서 입자 크기는 분석 오류의 가장 중요한 원인 중 하나입니다. 시료 내에서 제어되지 않거나 너무 큰 입자는 X선 신호를 왜곡하는 물리적 및 화학적 불일치를 야기하여 직접적으로 부정확하고 신뢰할 수 없는 측정으로 이어집니다. 최상의 결과를 얻으려면 시료를 일반적으로 50마이크론(µm) 미만의 미세하고 균일한 분말로 분쇄해야 합니다.
핵심 문제는 XRF가 시료 표면의 매우 작은 부피를 분석한다는 것입니다. 개별 입자가 이 분석 영역보다 크거나 균일하게 분포되어 있지 않으면 측정값이 벌크 재료를 대표하지 않아 상당한 오류가 발생합니다.
입자 크기 효과의 물리적 원리
정확한 결과를 얻으려면 먼저 입자 크기가 XRF 측정 프로세스를 물리적으로 어떻게 방해하는지 이해해야 합니다. 주요 문제는 시료의 이질성과 표면 결함에서 비롯됩니다.
이질성 문제
분말 시료는 단일 물질인 경우가 거의 없으며, 서로 다른 광물이나 상의 혼합물입니다. 각 상은 고유한 원소 조성을 가집니다.
크고 불균일한 입자는 광물학적 이질성을 유발합니다. 석영(SiO₂)의 큰 입자와 적철광(Fe₂O₃)의 작은 입자가 혼합된 시료를 상상해 보십시오. X선 빔이 큰 철이 풍부한 입자에 부딪히면 철 판독값이 인위적으로 부풀려지고, 실리콘은 완전히 놓칠 수 있습니다.
이러한 "음영" 효과는 분석이 맨 위 표면에 있는 입자에 편향되어 결과가 매우 가변적이고 반복 불가능하게 만듭니다.
X선 침투 및 "임계 깊이"
기기에서 나오는 1차 X선은 시료의 얕은 층만 침투하며, 검출기로 탈출하는 형광 X선은 임계 깊이로 알려진 훨씬 더 얕은 깊이에서 나옵니다.
무거운 원소의 경우 이 깊이는 수백 마이크론일 수 있지만, 중요한 가벼운 원소(예: Na, Mg, Al, Si)의 경우 10마이크론 미만일 수 있습니다.
시료 입자가 이 임계 깊이보다 크면 분석은 해당 단일 입자의 조성만 측정할 뿐, 시료의 평균 조성을 측정하지 않습니다. 가장 가벼운 관심 원소의 임계 깊이보다 작은 크기로 시료를 분쇄하는 것이 대표적인 분석을 위해 필수적입니다.
표면 거칠기 및 공극
거칠고 불규칙한 입자로 구성된 시료는 거친 표면과 입자 사이에 상당한 공극, 즉 빈 공간을 가집니다.
이러한 거칠기는 형광 X선의 이탈 각도를 변경하여 검출기까지의 경로 길이를 변경하고 신호를 약화시킵니다. 공극은 빈 공간으로 작용하여 빔에 노출되는 시료의 전체 밀도를 감소시키고, 이는 모든 원소에 대한 강도 카운트를 체계적으로 낮춥니다.
미세 분쇄 및 시료를 프레스 펠릿으로 압축하면 이러한 공극을 최소화하여 조밀하고 평평한 분석 표면을 생성하여 최대 신호와 반복성을 보장합니다. 이것이 더 작은 입자가 압력 하에서 더 나은 결합을 생성하는 이유입니다.
절충점 이해
미세 분쇄가 중요하지만, 고려해야 할 실제적인 한계와 잠재적인 단점이 있습니다. 목표는 최상의 분말을 얻는 것이 아니라 최적의 균형을 맞추는 것입니다.
과도한 분쇄의 위험
과도하게 긴 분쇄 시간은 문제를 일으킬 수 있습니다. 가장 흔한 문제는 분쇄 용기 자체에서 발생하는 오염입니다. 예를 들어, 텅스텐 카바이드(WC)로 만들어진 밀은 시료에 미량의 텅스텐과 코발트를 유입시킬 수 있습니다.
일부 재료는 너무 미세하게 분쇄하면 "케이크"를 형성하거나 응집되어 일종의 이질성을 다시 유발할 수 있습니다.
실제 비용: 시간 및 장비
분쇄는 시간과 링앤퍽 밀 또는 볼 밀과 같은 특정 장비가 필요한 준비 단계입니다.
고처리량 산업 환경에서는 분쇄에 소요되는 시간을 필요한 분석 정밀도와 균형을 맞춰야 합니다. 30초 분쇄는 공정 제어에 충분할 수 있지만, 3분 분쇄는 인증에 필요할 수 있습니다.
일반적인 규칙: <75µm ~ <50µm
대부분의 프레스 펠릿 XRF 응용 분야에서는 75마이크론 미만의 입자 크기로 분쇄하는 것이 허용됩니다.
그러나 특히 가벼운 원소를 분석할 때 높은 정확도를 달성하려면 50마이크론 미만으로 분쇄하는 것이 표준입니다. 이 크기는 입자 효과를 줄이고 오염 위험을 최소화하는 최상의 절충점을 제공합니다.
목표에 맞는 올바른 선택
분쇄 전략은 특정 분석 요구 사항에 맞춰야 합니다. 모든 상황에 맞는 단일 답변은 없습니다.
- 주요 초점이 일상적인 공정 제어인 경우: 일관성이 핵심입니다. 반복 가능한 입자 크기 분포를 생성하는 표준화된 분쇄 절차(예: 특정 밀에서 60초)를 설정하십시오. 비록 75µm에 더 가깝더라도 말입니다.
- 주요 초점이 고정밀 연구 또는 인증인 경우: <50µm로 분쇄하고, 시료를 플럭스에 완전히 용해시키는 융합 비드 준비를 고려하십시오. 이는 모든 입자 크기 및 광물학적 효과를 제거하여 가능한 최고의 정확도를 제공합니다.
- 주요 초점이 가벼운 원소(Na, Mg, Al, Si) 분석인 경우: <50µm로 미세 분쇄하는 것은 필수적입니다. 이 원소들의 극도로 얕은 탈출 깊이는 입자 크기 효과에 대한 분석을 매우 민감하게 만듭니다.
시료 준비를 마스터하는 것은 신뢰할 수 있는 XRF 분석의 기초입니다. 이는 기기의 잠재력을 자신감 있고 실행 가능한 데이터로 전환합니다.
요약표:
| 입자 크기 | XRF 분석에 미치는 영향 | 권장 사용 사례 |
|---|---|---|
| > 75µm (거친 입자) | 높은 오류 위험, 광물 이질성, 낮은 반복성 | 정확한 분석에는 권장되지 않음 |
| < 75µm | 일관성이 중요한 일상적인 공정 제어에 허용됨 | 일반적인 품질 관리에 적합 |
| < 50µm (미세 입자) | 높은 정확도에 최적, 가벼운 원소에 대한 효과 최소화 | 연구, 인증, 가벼운 원소 분석에 필수적 |
| 융합 비드 준비 | 모든 입자 크기 효과 제거, 최고 정확도 | 최고의 정밀도를 위한 표준 |
KINTEK과 함께 자신감 있고 실행 가능한 데이터 달성
입자 크기가 XRF 결과를 훼손하지 않도록 하십시오. KINTEK은 완벽한 시료 준비를 위해 특별히 설계된 고품질 실험실 밀, 프레스 및 소모품을 전문으로 합니다. 당사의 장비는 가벼운 원소 및 벌크 조성의 신뢰할 수 있는 분석에 필요한 일관되고 미세한 입자 크기(<50µm)를 달성하도록 보장합니다.
오늘 전문가에게 문의하십시오 일상적인 공정 제어부터 고정밀 인증에 이르기까지 특정 응용 분야에 이상적인 분쇄 및 압축 솔루션을 찾으십시오.
