전자빔 증착이란?고정밀 박막 코팅 가이드

전자빔 물리 기상 증착(EBPVD) 또는 전자빔 증발이라고도 하는 전자빔 증착 방식은 기판에 박막을 증착하는 데 사용되는 기술입니다.이 공정은 고진공 조건에서 집중된 전자 빔으로 대상 물질에 충격을 가해 물질이 증발하거나 승화하도록 하는 것입니다.그런 다음 기화된 재료는 진공 챔버를 통과하여 기판에 응축되어 얇고 균일한 코팅을 형성합니다.이 방법은 융점이 높은 금속과 세라믹을 증착하는 데 특히 유용하며, 정밀한 두께 제어로 고순도의 고밀도 코팅을 생성할 수 있어 광학, 전자, 항공우주 등의 산업에서 널리 사용됩니다.

핵심 포인트 설명:

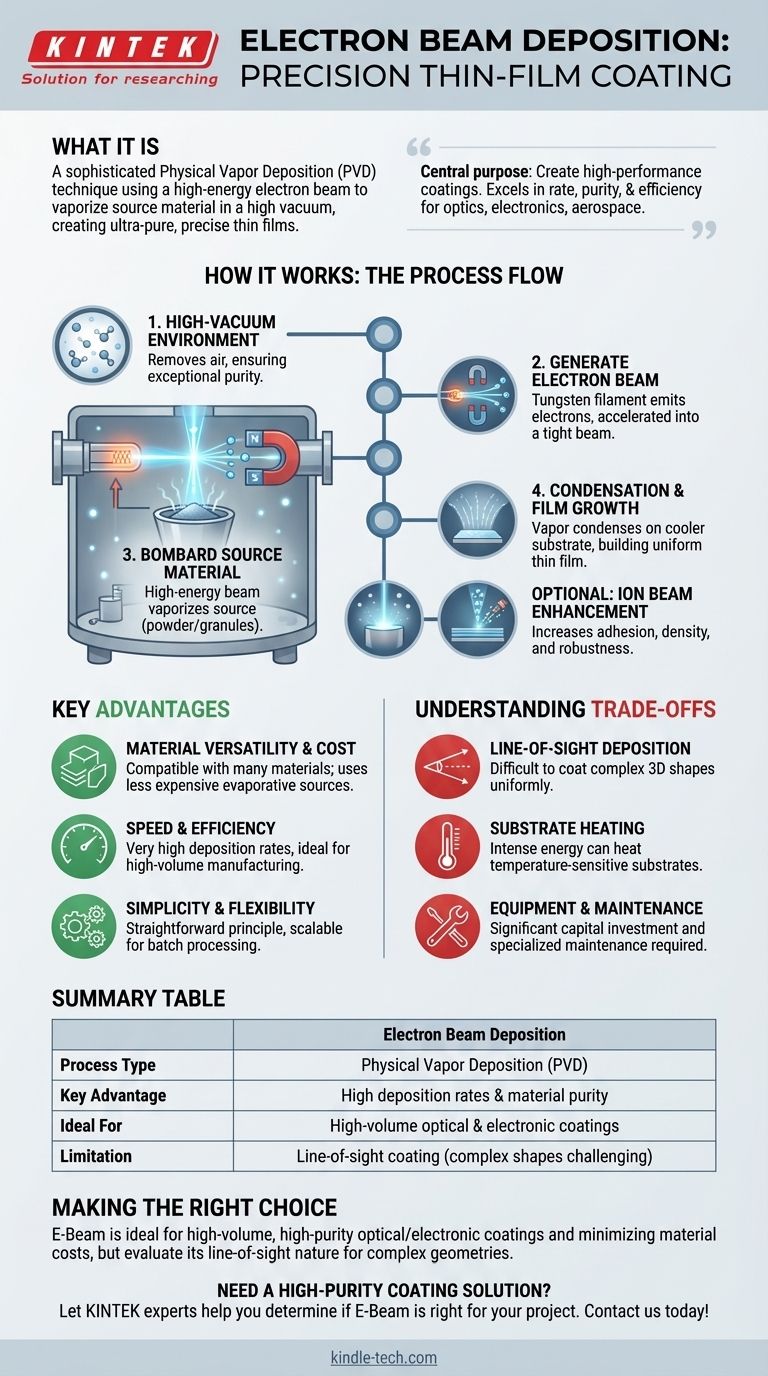

전자빔 증착이란?고정밀 박막 코팅 가이드
  1. 전자빔 증착의 메커니즘:

    • 전자빔 생성: 이 과정은 일반적으로 열 방출(텅스텐 필라멘트 가열) 또는 전계 방출(높은 전기장 사용)을 사용하여 전자 빔을 생성하는 것으로 시작됩니다.그런 다음 전자를 가속하고 전기장과 자기장을 사용하여 빔에 집중시킵니다.
    • 물질 증발: 집중된 전자 빔은 일반적으로 도가니 안에 놓인 작은 알갱이 또는 과립 형태의 표적 물질로 향합니다.전자 빔의 에너지는 재료를 고온으로 가열하여 증발 또는 승화시킵니다.
    • 증착: 기화된 물질은 진공 챔버를 통과하여 기판 위에 응축되어 얇은 막을 형성합니다.고진공 환경은 증기의 평균 자유 경로가 길기 때문에 대부분의 재료가 큰 손실 없이 기판에 도달할 수 있습니다.
  2. 고진공 환경:

    • 진공 수준: 이 공정은 일반적으로 10^-7 mbar 이하의 고진공 조건에서 수행됩니다.따라서 배경 가스로 인한 오염을 최소화하고 상대적으로 낮은 온도에서 높은 증기압을 유지할 수 있습니다.
    • 진공의 장점: 진공 환경은 기화된 재료와 잔류 가스 사이의 화학 반응 가능성을 줄여 고순도 코팅을 가능하게 합니다.또한 기화된 재료가 일직선으로 이동(가시선 증착)하므로 정밀한 코팅 응용 분야에 유리합니다.
  3. EBPVD에 적합한 재료

    • 금속: 알루미늄, 금, 티타늄과 같은 금속은 일반적으로 EBPVD를 사용하여 증착합니다.이러한 재료는 일반적으로 증발하기 전에 녹기 때문에 증착을 제어할 수 있습니다.
    • 세라믹: 세라믹 및 녹는점이 높은 기타 재료는 액상을 거치지 않고 고체에서 기체 상태로 직접 전환하는 승화를 통해 증착할 수 있습니다.
  4. 전자빔 증착의 장점:

    • 고순도: 고진공 환경과 전자빔에 대한 정밀한 제어로 불순물을 최소화한 코팅이 가능합니다.
    • 고융점 재료: EBPVD는 다른 방법으로는 처리하기 어려운 융점이 매우 높은 재료를 증착할 수 있습니다.
    • 정밀 제어: 이 공정은 필름 두께, 균일성 및 조성을 정밀하게 제어할 수 있어 광학 코팅 및 반도체 장치와 같이 높은 정밀도가 요구되는 응용 분야에 적합합니다.
  5. 전자빔 증착의 응용 분야:

    • 광학 코팅: EBPVD는 렌즈와 거울과 같은 광학 부품에 박막을 증착하여 반사를 줄이거나 투과율을 높여 성능을 향상시키는 데 널리 사용됩니다.
    • 전자 제품: 전자 산업에서 EBPVD는 알루미늄과 금과 같은 전도성 물질의 박막을 반도체 장치에 증착하는 데 사용됩니다.
    • 항공우주: 항공우주 산업에서는 터빈 블레이드 및 기타 부품에 보호 코팅을 증착하여 고온 및 부식에 대한 내성을 향상시키기 위해 EBPVD를 활용합니다.
  6. 프로세스 개선 사항:

    • 이온 빔 지원: EBPVD와 함께 이온 빔을 사용하면 증착된 필름의 접착 에너지를 향상시켜 응력을 줄이면서 더 조밀하고 견고한 코팅을 만들 수 있습니다.
    • 컴퓨터 제어: 최신 EBPVD 시스템은 가열, 진공 수준, 기판 위치 및 회전과 같은 컴퓨터 제어 파라미터를 통합하여 미리 지정된 두께와 특성을 가진 컨포멀 코팅을 달성하는 경우가 많습니다.

요약하면, 전자빔 증착은 다양한 재료의 박막을 기판에 증착하는 다목적의 정밀한 방법입니다.고진공 조건에서 작동하고 고순도, 고융점 재료를 증착할 수 있기 때문에 고급 재료 코팅이 필요한 산업에서 필수적인 기술입니다.

요약 표:

측면 세부 정보
프로세스 고진공 조건에서 전자 빔으로 대상 물질에 충격을 가합니다.
주요 재료 녹는점이 높은 금속(예: 알루미늄, 금) 및 세라믹.
장점 고순도, 정밀한 두께 제어, 융점이 높은 재료를 증착할 수 있습니다.
응용 분야 광학 코팅, 전자 제품, 항공우주 부품.
향상된 기능 더 나은 결과를 위한 이온 빔 지원 및 컴퓨터 제어 매개변수.
