Mocvd 공정은 무엇인가요? 박막 증착에 대한 단계별 가이드

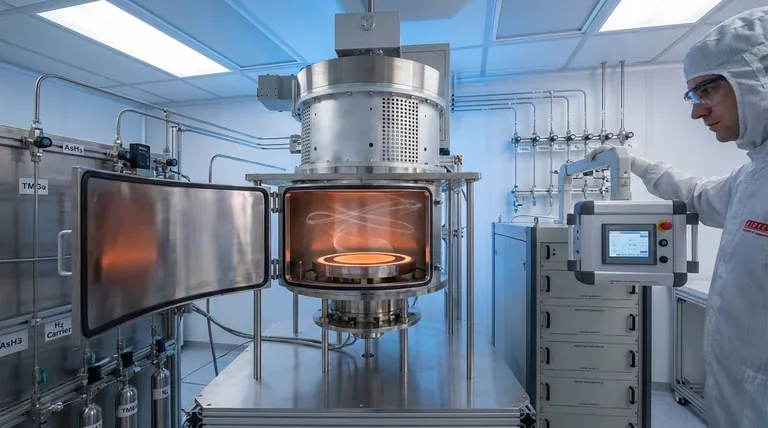

핵심적으로, 유기금속 화학 기상 증착(MOCVD)은 기판 위에 고순도 결정질 박막을 성장시키는 데 사용되는 고도로 제어된 제조 공정입니다. 휘발성 유기금속 전구체 및 기타 가스를 반응 챔버에 도입하여 가열된 표면에서 화학적으로 반응시켜 고체층을 형성함으로써 이를 달성합니다. 이 기술은 LED를 포함한 많은 현대 반도체 장치를 생산하는 데 중요한 역할을 합니다.

MOCVD는 단순한 코팅 기술이 아니라 원자 규모의 구성 공정입니다. 그 성공은 가스 흐름, 압력 및 온도의 정밀한 제어에 달려 있으며, 이는 완벽한 결정질 박막을 원자층 단위로 구축하는 화학 반응을 조율합니다.

MOCVD가 가스를 고체 결정으로 전환하는 방법

MOCVD 공정은 신중하게 선택된 가스를 고체 기능성 재료로 변환하는 4단계 생산 라인으로 이해할 수 있습니다.

1단계: 전구체 기화 및 운송

이 공정은 최종 박막에 필요한 금속 원자를 포함하는 유기금속(MO) 전구체로 알려진 원료로 시작됩니다.

이러한 전구체는 종종 버블러라고 불리는 용기에 담긴 액체 또는 고체입니다. 불활성 운반 가스(수소 또는 질소와 같은)의 정밀하게 제어된 흐름이 전구체를 통해 버블링되어 특정 농도의 증기를 용기 밖으로 운반합니다.

2단계: 가스 공급 및 혼합

전구체가 포함된 운반 가스는 전용 가스 라인을 통해 이동합니다. 주 반응 챔버의 입구에서 다른 반응성 가스와 혼합됩니다.

이러한 혼합 가스의 비율은 최종 결정질 박막의 화학적 조성을 직접적으로 결정하므로 매우 중요합니다.

3단계: 증착 반응

가스 혼합물은 반응 챔버 내부의 가열된 기판(종종 반도체 웨이퍼) 위로 흐릅니다. 기판 온도는 일반적으로 500~1500°C 범위로 매우 높습니다.

이 강렬한 열은 전구체 분자가 기판 표면에서 분해되고 반응하는 데 필요한 에너지를 제공합니다. 이 화학 반응은 원하는 재료를 얇고 고도로 정렬된 결정질 박막으로 증착합니다. 박막의 결정 구조가 기판을 모방하는 이러한 유형의 성장을 에피택시라고 합니다.

4단계: 부산물 배기

화학 반응은 웨이퍼에 고체 박막을 생성하지만, 원치 않는 기체 부산물도 생성합니다.

이러한 부산물은 미반응 전구체 가스와 함께 가스 흐름에 의해 지속적으로 제거되고 챔버 밖으로 안전하게 배출됩니다.

MOCVD 제어의 기둥

박막의 품질, 두께 및 조성은 우연에 맡겨지지 않습니다. 이는 세 가지 엄격하게 제어되는 공정 변수에 의해 결정됩니다.

온도의 역할

온도는 증착 반응의 주요 동인입니다. 기판 온도는 전구체 분자의 화학 결합을 끊을 만큼 충분히 높아야 하지만, 고품질 결정 성장을 보장하도록 최적화되어야 합니다. 버블러 온도도 독립적으로 제어되어 전구체의 증기압을 조절하며, 이는 가스 흐름 내 농도를 결정합니다.

가스 흐름 및 압력의 중요성

운반 가스 및 반응성 가스의 유량은 질량 유량 컨트롤러에 의해 관리됩니다. 이러한 유량은 박막의 성장 속도와 원소 구성을 결정합니다. 예를 들어, 갈륨 비소(GaAs)와 같은 화합물 반도체를 성장시킬 때 갈륨 전구체 흐름과 비소 전구체 흐름의 비율이 가장 중요합니다.

챔버 내부의 압력 또한 가스 흐름 역학과 표면에서의 화학 반응 효율에 영향을 미치는 핵심 변수입니다.

절충점 및 과제 이해

강력하지만 MOCVD는 성공적인 제작을 위해 관리해야 하는 고유한 과제를 가진 복잡한 공정입니다.

공정 복잡성

최종 제품의 품질은 가스 흐름, 온도, 압력, 심지어 반응기 형상과 같은 여러 변수의 정밀하고 동시적인 제어에 달려 있습니다. 이 중 어느 하나라도 사소한 편차가 발생하면 전체 성장 공정이 손상될 수 있습니다.

전구체 취급

유기금속 전구체는 독성이 강하거나, 가연성이거나, 자발적으로 공기 중에서 발화하는(자연 발화성) 물질일 수 있습니다. 이는 정교한 안전 프로토콜 및 취급 시스템을 필요로 하며, 이는 운영 복잡성과 비용을 증가시킵니다.

높은 열 예산

증착에 필요한 고온은 양날의 검입니다. 반응에 필수적이지만, 기판으로 사용할 수 있는 재료의 종류를 제한할 수 있으며, 복잡한 장치 구조에서 다른 층 간의 확산을 유발하여 날카로운 계면을 흐리게 할 수 있습니다.

프로젝트에 MOCVD 적용

MOCVD를 사용할지 여부는 생성하려는 재료 및 장치의 특정 요구 사항에 따라 결정되어야 합니다.

LED 또는 전력 전자 장치와 같은 장치의 대량 생산이 주요 초점이라면: MOCVD는 대면적 웨이퍼에 걸쳐 우수한 균일성과 높은 처리량을 제공하는 확립된 산업 표준입니다.
RF 또는 광전자 공학용 III-V 화합물 반도체 성장이 주요 초점이라면: MOCVD는 이러한 장치에 필요한 복잡한 다층 구조를 생성하는 데 필요한 제어 기능을 제공합니다.
고열에 민감하거나 원자적으로 날카로운 계면을 필요로 하는 재료가 주요 초점이라면: MOCVD의 높은 열 예산이 허용 가능한지 또는 분자 빔 에피택시(MBE)와 같은 대안이 더 적합한지 신중하게 평가해야 합니다.

궁극적으로 MOCVD는 현대 세계를 움직이는 첨단 반도체 재료의 대량 생산을 가능하게 하는 핵심 기술입니다.

요약표:

MOCVD 공정 단계	주요 기능	주요 매개변수
1. 전구체 기화	고체/액체 전구체를 증기로 전환	버블러 온도, 운반 가스 흐름
2. 가스 공급 및 혼합	정확한 비율로 전구체 혼합	질량 유량 컨트롤러 설정, 가스 비율
3. 증착 반응	가열된 기판에 결정질 박막 형성	기판 온도 (500-1500°C), 압력
4. 부산물 배기	챔버에서 반응 폐기물 제거	배기 유량, 챔버 압력
