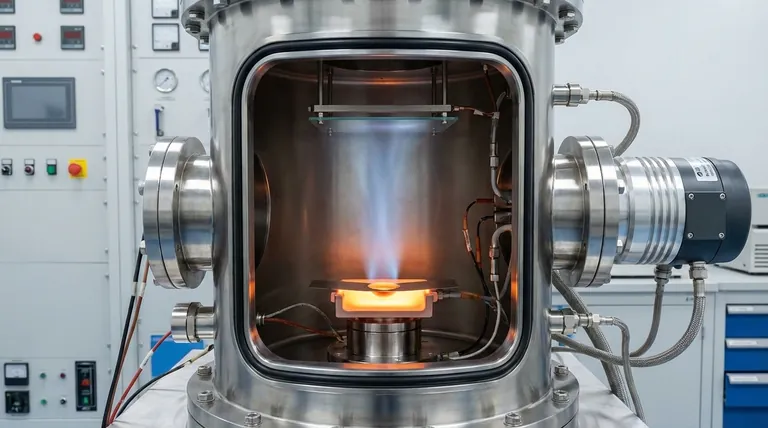

요약하자면, 박막 증착은 원료 물질을 고진공 챔버 내에서 가열하여 원자가 증기로 변하는 공정입니다. 이 증기는 이동하여 더 차가운 표면(기판)에 응축되어 초박막의 고순도 필름을 형성합니다. 이 전체 공정은 물리적 기상 증착(PVD)의 한 유형입니다.
박막 증착의 핵심 원리는 간단합니다. 고체 또는 액체 물질을 진공 상태에서 제어 가능하게 기체로 변환한 다음, 목표물 위에 깨끗한 고체 필름으로 재응축시키는 것입니다. 기술의 주요 차이점은 재료를 어떻게 가열하는지에 따라 달라집니다.
증착의 기본 원리
이 공정을 제대로 이해하려면 먼저 이 공정을 가능하게 하는 환경과 물리학을 파악해야 합니다. 이 방법은 단순히 물질을 끓이는 것 이상이며, 고도로 제어되는 상 변화입니다.
진공의 결정적인 역할
이 공정은 고진공 환경에서 발생합니다. 이것은 선택 사항이 아니라 성공의 기본입니다.
진공은 챔버 내의 주변 기체 분자 수를 최소화합니다. 이는 증발된 원자가 충돌 없이 기판으로 직접 이동하도록 보장하며, 이는 평균 자유 행로(mean free path)를 증가시키는 개념입니다. 이는 오염과 원치 않는 화학 반응을 방지하여 훨씬 더 순수한 최종 필름을 생성합니다.
기화 달성
모든 물질은 증기압(vapor pressure)을 가지며, 이는 기체 상태가 나타내는 압력입니다. 열의 형태로 에너지를 가하면 이 증기압이 증가합니다.
물질의 증기압이 주변 진공 챔버의 압력을 초과하면 원자는 에너지를 얻어 소스에서 빠져나와 챔버를 통과할 수 있게 됩니다.
직선 경로 증착(Line-of-Sight Deposition)
일단 기화되면 원자는 소스에서 기판까지 직선으로 이동합니다. 이 직선 경로(line-of-sight) 특성은 공정이 고도로 방향성을 갖는다는 것을 의미합니다.
기판은 이 증기 흐름을 가로막도록 소스 위에 전략적으로 배치됩니다. 이것이 기판 회전이나 움직임 없이 복잡한 3차원 모양에 균일한 코팅이 어려운 이유입니다.
핵심 증착 기술
원리는 동일하게 유지되지만, 소스 물질에 열을 전달하는 데 사용되는 방법이 두 가지 주요 기술을 정의합니다.
열 증착(Thermal Evaporation, 저항 가열)
이것은 개념적으로 더 간단한 방법입니다. 소스 물질(종종 펠릿 또는 분말 형태)은 "보트(boat)" 또는 "바구니(basket)"라고 불리는 작은 용기에 담깁니다.
이 보트는 일반적으로 텅스텐이나 몰리브덴과 같은 내화성 금속으로 만들어집니다. 보트에 높은 전류를 통과시키면 자체적인 전기 저항으로 인해 가열됩니다. 이 열이 소스 물질로 전달되어 녹고 증발하게 됩니다.
전자 빔(E-Beam) 증착
이 보다 진보된 기술에서는 소스 물질이 수냉식 구리 받침대 또는 도가니에 고정됩니다. 고에너지 전자 빔이 생성되어 자기적으로 유도되어 소스 물질 표면에 충돌합니다.
전자 빔의 강렬하고 집중된 에너지는 물질의 매우 작은 지점을 극도로 높은 온도로 가열하여 국소적인 증발을 유발합니다. 도가니가 수냉식이기 때문에 용기가 아닌 소스 물질만 뜨거워집니다.
트레이드오프 이해하기
열 증착과 전자 빔 증착 중 선택하는 것은 재료 요구 사항, 순도 필요성 및 예산에 전적으로 달려 있습니다.
순도 및 오염
전자 빔 증착은 일반적으로 더 높은 순도의 필름을 생성합니다. 전자 빔이 소스 물질만 가열하기 때문에 용기(도가니)로 인한 오염은 무시할 수 있습니다.
열 증착은 오염 위험이 더 높습니다. 가열된 보트가 때때로 반응하거나 가스를 방출하여 보트 재료 자체의 불순물이 증기 흐름과 최종 필름에 유입될 수 있습니다.
재료 호환성
열 증착은 금, 알루미늄, 은과 같이 융점이 비교적 낮은 재료에 적합합니다. 융점이 매우 높은 재료를 가열하면 보트가 손상될 수 있습니다.
전자 빔 증착은 고융점(내화성) 재료 및 세라믹에 대한 우수한 선택입니다. 전자 빔의 집중된 에너지는 시스템을 손상시키지 않고 거의 모든 물질을 증발시킬 수 있습니다.
공정 제어 및 비용
열 증착 시스템은 더 간단하고 구축 비용이 저렴하며 작동하기 쉽습니다. 그러나 증착 속도를 정밀하게 제어하는 것은 어려울 수 있습니다.
전자 빔 증착은 증착 속도와 필름 두께에 대해 훨씬 더 정밀한 제어를 제공합니다. 이러한 정밀도는 더 높은 장비 비용과 시스템 복잡성을 수반합니다.
목표에 맞는 올바른 선택하기
귀하의 응용 분야에 대한 특정 요구 사항이 이상적인 증착 기술을 결정할 것입니다.
- 단순한 금속 코팅에 대한 비용 효율성이 주요 초점인 경우: 열 증착은 간단하고 경제적인 솔루션을 제공합니다.
- 첨단 광학 또는 전자에 대한 고순도가 주요 초점인 경우: 오염을 피하기 위해 전자 빔 증착이 필수적인 선택입니다.
- 티타늄 또는 산화물과 같은 내화성 재료 증착이 주요 초점인 경우: 고에너지 가열 능력으로 인해 전자 빔 증착이 유일하게 실행 가능한 방법입니다.
- 나노미터 규모 필름 두께에 대한 정밀하고 반복 가능한 제어가 주요 초점인 경우: 전자 빔 시스템의 고급 모니터링 및 제어가 필수적입니다.
궁극적으로 이러한 방법을 이해하면 원료를 고성능 박막으로 안정적으로 변환하는 올바른 도구를 선택할 수 있습니다.
요약표:
| 특징 | 열 증착 | 전자 빔 증착 |
|---|---|---|
| 가열 방식 | 금속 보트의 저항 가열 | 소스 물질에 집중된 전자 빔 |
| 적합한 용도 | 저융점 금속 (예: Au, Al) | 고순도 필름 및 내화성 재료 (예: Ti, 산화물) |
| 순도 | 보통 (보트 오염 위험 있음) | 높음 (오염 최소화) |
| 비용 및 복잡성 | 낮은 비용, 간단한 작동 | 높은 비용, 더 복잡한 시스템 |
| 제어 | 증착 속도 제어가 덜 정밀함 | 속도 및 두께 제어가 매우 정밀함 |
