실질적으로, 물리적 기상 증착(PVD) 공정 중 부품이 경험하게 될 온도는 일반적으로 70°C에서 400°C 미만(158°F에서 750°F) 범위입니다. 그러나 PVD 플라즈마 내의 "온도" 개념은 단일 숫자보다 더 복잡합니다. 진정한 답은 소스 재료의 열, 플라즈마 입자의 에너지, 그리고 부품의 신중하게 제어된 온도 간의 차이를 이해하는 데 있습니다.
소스 재료는 수천 도에서 기화되지만, PVD 공정은 근본적으로 시선(line-of-sight) 방식의 저온 코팅 방법입니다. 중요한 온도는 구조적 무결성과 치수를 보존하기 위해 신중하게 제어되는 부품(기판)의 온도입니다.
PVD 플라즈마에서 "온도" 해체하기
"플라즈마 온도"라는 용어는 오해의 소지가 있습니다. PVD 챔버의 진공 상태에서는 세 가지 별개의 열 영역을 고려하는 것이 더 정확하며, 이 중 하나만이 부품에 직접적인 영향을 미칩니다.
증기 소스 온도 (극도로 뜨거움)
코팅 증기를 생성하기 위해 고체 소스 재료(타겟이라고 함)는 고에너지로 충돌됩니다. 이는 전기 아크 또는 전자빔을 통해 수행될 수 있습니다.
이 과정은 타겟 재료를 증발점까지 가열하며, 이는 수천 도에 달할 수 있어 고체를 직접 기체로 만듭니다.
플라즈마 입자 에너지 (오해의 소지가 있는 평균)
결과적으로 생성되는 증기 구름 또는 플라즈마는 매우 다른 유효 온도를 가진 다양한 입자로 구성됩니다.
플라즈마의 전자는 극도로 에너지가 높으며 수백만 도만큼 뜨겁다고 간주될 수 있습니다. 그러나 코팅을 형성할 훨씬 더 무거운 이온과 중성 원자는 상당히 더 차갑습니다. 이러한 입자의 "평균" 온도는 의미 있는 측정 기준이 아닙니다.
기판 온도 (중요한 유일한 숫자)
이것은 코팅 공정 중에 부품인 기판이 도달하는 온도입니다. 이것이 70°C에서 400°C 범위입니다.
이 온도는 부산물이 아닙니다. 이는 중요한 공정 매개변수입니다. 코팅이 부품을 손상시키지 않고 제대로 접착되도록 적극적으로 제어되고 모니터링됩니다.
PVD가 "저온" 공정으로 간주되는 이유
소스의 극심한 열에도 불구하고 PVD는 "차가운" 코팅 공정으로 평가받으며, 특히 1000°C를 초과할 수 있는 화학 기상 증착(CVD)과 같은 방법과 비교할 때 더욱 그렇습니다.
제어된 진공 환경
PVD는 고진공 상태에서 발생하며, 이는 대류를 통한 열 전달을 심각하게 제한합니다. 열은 주로 응축되는 코팅 원자와, 경우에 따라 기판을 최적 온도로 만들기 위해 사용되는 복사 히터에 의해 도입됩니다.
재료 특성 보존
이러한 정밀한 온도 제어는 PVD가 다양한 재료에 사용될 수 있는 이유입니다. 대부분의 강철 및 합금의 템퍼링 또는 어닐링 온도보다 훨씬 낮은 온도에서 작동합니다.
이를 통해 정밀 가공된 부품은 코팅 후에도 중요한 치수, 경도 및 내부 응력 특성을 유지합니다.
장단점 이해하기
올바른 온도를 선택하는 것은 코팅 품질과 기판 무결성 사이의 균형입니다. 가능한 한 차갑게 공정을 진행하는 것이 항상 최선은 아닙니다.
온도 대 접착력 및 밀도
일반적으로 더 높은(그러나 여전히 안전한) 기판 온도는 더 나은 접착력을 촉진하고 더 조밀하고 균일한 코팅 구조를 만듭니다. 추가된 열 에너지는 증착된 원자가 더 안정적인 필름으로 배열되도록 돕습니다.
기판 재료 제한
PVD의 "저온" 특성은 상대적입니다. 400°C는 공구강에는 차갑지만, 대부분의 폴리머에는 파괴적이며 특정 알루미늄 합금에 부정적인 영향을 미칠 수 있습니다. 기판 재료는 공정 창의 절대적인 상한선을 결정합니다.
시선(Line-of-Sight) 가열
PVD는 시선 공정이므로 복잡한 형상을 가진 부품은 고르지 않은 가열 및 코팅 두께를 경험할 수 있습니다. 이는 모든 표면이 균일하게 처리되도록 챔버 내에서 정교한 회전 고정 장치가 필요한 경우가 많습니다.
기판에 적합한 선택하기
이상적인 PVD 공정 온도는 전적으로 기판 재료와 원하는 코팅 특성에 따라 결정됩니다.
- 경화된 공구강 코팅에 주로 중점을 둔다면: 강철의 템퍼에 영향을 주지 않고 최대 코팅 경도와 접착력을 얻기 위해 온도 범위의 상한선(~350-400°C)을 사용할 수 있습니다.
- 알루미늄 또는 기타 민감한 합금 코팅에 주로 중점을 둔다면: 공정 온도는 재료의 어닐링 또는 시효 온도보다 낮게 유지되어야 하며, 종종 150-250°C 범위입니다.
- 의료용 폴리머 또는 플라스틱 코팅에 주로 중점을 둔다면: 용융, 변형 또는 가스 방출을 방지하기 위해 종종 100°C 미만에서 작동하는 특수 저온 PVD 공정이 필요합니다.
기판 온도가 중요하고 제어 가능한 변수임을 이해하면 부품에 적합한 PVD 공정을 지정할 수 있습니다.
요약표:
| PVD 공정 온도 영역 | 일반적인 범위 | 중요한 이유 |
|---|---|---|
| 증기 소스 (타겟) | 수천 °C | 코팅 증기 생성 |
| 플라즈마 입자 에너지 | 다양함 (오해의 소지) | 부품에 가해지는 열의 직접적인 측정값이 아님 |
| 기판 (귀하의 부품) | 70°C ~ 400°C | 중요: 부품 무결성 보존을 위해 제어됨 |
실험실의 정밀 부품이 특성을 손상시키지 않고 올바르게 코팅되도록 하십시오. KINTEK은 실험실 장비 및 소모품을 전문으로 하며, 성공적인 PVD 공정에 필요한 정밀한 열 제어를 제공합니다. 당사의 전문 지식은 경화된 강철에서 민감한 합금 및 폴리머에 이르기까지 기판을 보호하기 위한 올바른 매개변수를 선택하는 데 도움이 됩니다.
지금 KINTEK에 문의하여 특정 코팅 요구 사항을 논의하고 최적의 접착력과 성능을 달성하십시오.

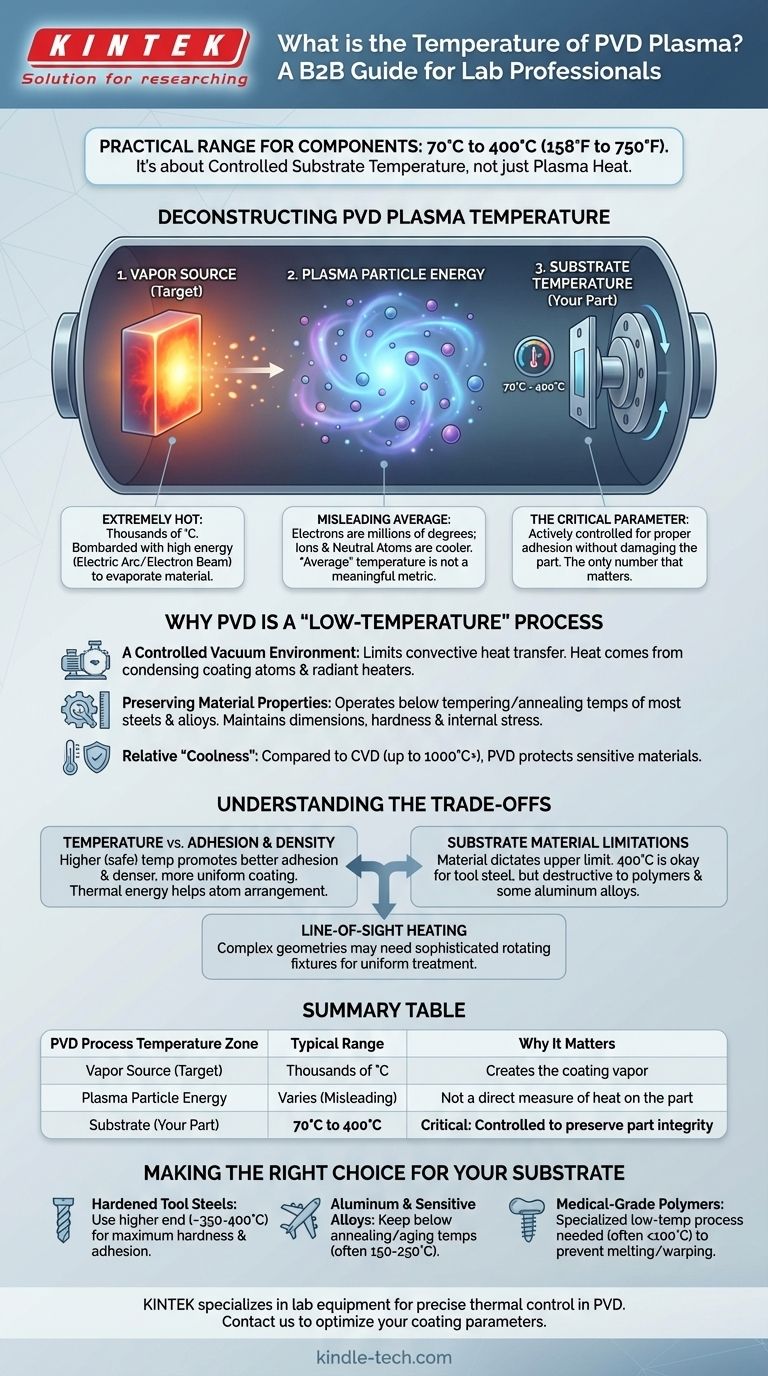

시각적 가이드
