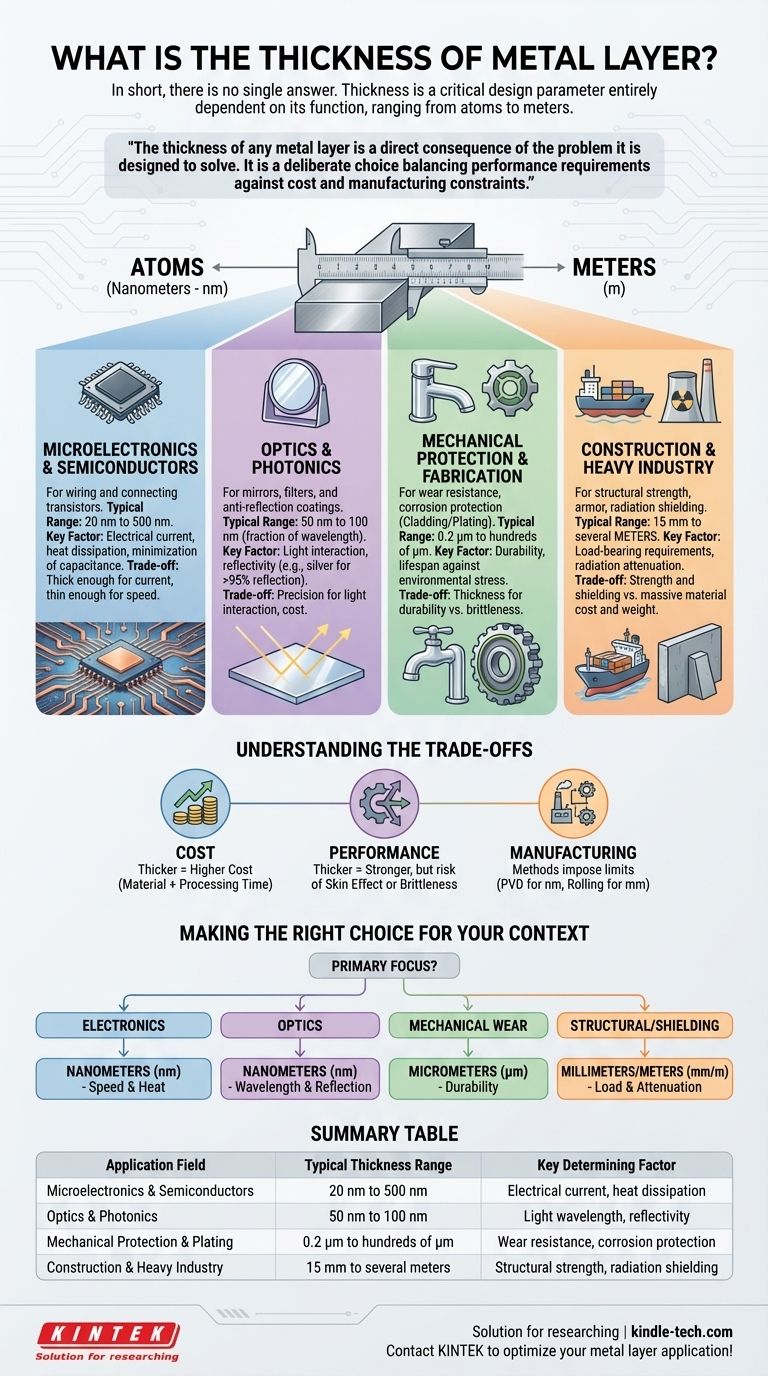

요약하자면, 단 하나의 정답은 없습니다. 금속층의 두께는 고정된 값이 아니라 의도된 기능에 전적으로 달려 있는 중요한 설계 매개변수입니다. 이 값은 반도체 칩의 원자 몇 개 두께에서 원자력 시설의 방사선 차폐를 위한 수 미터 두께까지 다양할 수 있습니다.
모든 금속층의 두께는 해당 층이 해결하도록 설계된 문제의 직접적인 결과입니다. 이는 비용 및 제조 가능성 제약과 균형을 이루는 전기 전도성, 기계적 강도 또는 광학적 거동과 같은 성능 요구 사항을 고려한 의도적인 선택입니다.
응용 분야가 두께를 결정하는 이유
"금속층"이라는 용어는 마이크로일렉트로닉스부터 중공업까지 수십 가지 산업 분야에서 사용됩니다. 필요한 두께는 해당 층이 작업을 성공적으로 수행하는 데 필요한 물리적 특성에 따라 결정됩니다. 전기적 목적으로 설계된 층은 구조적 무결성을 위해 설계된 층과는 요구 사항이 크게 다릅니다.
마이크로일렉트로닉스 및 반도체
집적 회로에서 금속층(구리 또는 알루미늄 등)은 수십억 개의 트랜지스터를 연결하는 배선을 형성합니다. 여기서는 두께를 나노미터(nm) 단위로 측정합니다.
일반적인 범위는 20nm ~ 500nm일 수 있습니다. 두께는 신중한 절충의 결과입니다. 필요한 전류를 과열 없이 전달하기에 충분히 두꺼워야 하지만(전자 이동 현상 방지), 칩 속도를 저하시키는 층 간의 커패시턴스를 최소화하기에는 충분히 얇아야 합니다.
광학 및 포토닉스
금속층은 거울이나 특수 필터를 만드는 데 사용됩니다. 두께는 빛과의 상호 작용을 기반으로 선택되며 종종 특정 파장의 일부입니다.
고반사 거울의 경우 은 또는 알루미늄 층의 두께는 50nm ~ 100nm일 수 있습니다. 이는 불투명하고 가시광선의 95% 이상을 반사하기에 충분합니다. 반사 방지 코팅의 경우 훨씬 더 얇은 다층 필름이 사용되어 상쇄 간섭을 일으킵니다.
기계적 보호 및 제조
제조 분야에서 금속층은 내마모성, 부식 방지 또는 추가 가공을 위한 기반을 제공합니다. 이는 종종 클래딩 또는 도금이라고 합니다.
여기서 두께는 마이크로미터(µm), 즉 마이크론 단위로 측정됩니다. 수전의 부식 방지를 위한 크롬 도금은 0.2µm ~ 0.5µm일 수 있는 반면, 산업용 공구의 경면 처리 층은 수백 마이크로미터 두께일 수 있습니다.
건설 및 중공업
대규모 응용 분야에서 금속층은 구조적 강도, 장갑 또는 격납을 제공합니다. 두께는 밀리미터(mm) 또는 센티미터(cm) 단위로 측정됩니다.
화물선의 강철판 선체 두께는 15mm ~ 25mm입니다. 원자로 격납 용기의 강철 및 납 층은 방사선 차폐를 위해 수 미터 두께일 수 있습니다.
상충 관계 이해: 비용, 성능 및 공정
층의 두께를 선택하는 것은 결코 독립적으로 이루어지지 않습니다. 여기에는 모든 엔지니어가 고려해야 하는 경쟁 요인 간의 중요한 균형이 포함됩니다.
비용 대 두께
더 두꺼운 층은 거의 항상 더 높은 비용을 의미합니다. 이는 단순히 더 많은 양의 원자재(금 또는 백금 등) 때문일 뿐만 아니라 증착, 도금 또는 압연에 필요한 처리 시간이 더 길기 때문이기도 합니다.
성능 저하
더 두꺼운 것이 더 강할 수 있지만 성능을 저해할 수도 있습니다. 고주파 전자 장치에서는 "표피 효과(skin effect)"라는 현상으로 인해 전류가 도체의 외부 표면에서만 흐르게 되어 두꺼운 전선이 얇은 전선처럼 작동하여 재료를 낭비하게 됩니다. 너무 두꺼운 코팅은 또한 부서지기 쉽고 균열이 생기기 쉽습니다.
제조상의 한계
층을 만드는 데 사용되는 방법은 고유한 한계를 부과합니다. 물리적 기상 증착(PVD)은 균일한 나노미터 규모의 필름을 만드는 데는 탁월하지만 밀리미터 두께의 층에는 너무 느리고 비쌉니다. 압연 및 용접은 두꺼운 판재에는 효율적이지만 광학 코팅에는 정밀도가 부족합니다.
귀하의 상황에 맞는 올바른 선택
층의 관련 두께를 결정하려면 먼저 특정 분야에서 층의 주요 기능을 식별해야 합니다.
- 전자 제품 또는 반도체가 주요 초점인 경우: 두께는 나노미터 단위이며 신호 속도, 전류 밀도 및 열 방산에 의해 결정됩니다.
- 광학이 주요 초점인 경우: 두께는 나노미터 단위이며 반사, 흡수 또는 간섭을 위한 목표 광 파장에 의해 결정됩니다.
- 기계적 마모 또는 부식이 주요 초점인 경우: 두께는 마이크로미터 단위이며 특정 환경 스트레스에 대한 내구성과 수명에 따라 선택됩니다.
- 구조적 무결성 또는 차폐가 주요 초점인 경우: 두께는 밀리미터 또는 센티미터 단위이며 하중 지지 요구 사항 또는 방사선 감쇠 특성을 기반으로 계산됩니다.
궁극적으로 금속층의 두께는 특정 엔지니어링 질문에 대한 정확한 답변입니다.
요약표:
| 응용 분야 | 일반적인 두께 범위 | 주요 결정 요인 |
|---|---|---|
| 마이크로일렉트로닉스 및 반도체 | 20nm ~ 500nm | 전류, 열 방산 |
| 광학 및 포토닉스 | 50nm ~ 100nm | 광 파장, 반사율 |
| 기계적 보호 및 도금 | 0.2µm ~ 수백 µm | 내마모성, 부식 방지 |
| 건설 및 중공업 | 15mm ~ 수 미터 | 구조적 강도, 방사선 차폐 |
