본질적으로 전자빔(e-beam) 증착은 재료 표면에 매우 순수한 고성능 박막을 생성하는 데 사용됩니다. 이 공정은 고온 내성, 화학적 및 내마모성 또는 정밀한 광학 특성과 같은 특정 특성을 요구하는 응용 분야에 매우 중요합니다. 이는 항공우주 및 자동차에서 첨단 전자 제품 및 광학에 이르는 산업의 기초 기술입니다.
전자빔 증착의 핵심 목적은 단순히 표면을 코팅하는 것이 아니라 미세 수준에서 그 특성을 근본적으로 변경하는 것입니다. 이를 통해 엔지니어는 고순도의 초박형 재료 층을 증착하여 구성 요소에 다른 방법으로는 가질 수 없는 새로운 기능을 부여할 수 있습니다.
전자빔 증착 작동 방식
핵심 메커니즘
이 공정은 고진공 챔버 내에서 이루어집니다. 고에너지 전자빔은 수냉식 도가니에 담긴 금속 또는 세라믹과 같은 소스 재료에 정밀하게 집중됩니다.
이 강렬하고 집중된 에너지는 소스 재료가 녹고 증발하여 증기가 될 때까지 가열합니다.
그런 다음 증기는 진공을 통해 위로 이동하여 위에 위치한 더 차가운 기판(코팅되는 물체)에 응축되어 얇고 고체 필름을 형성합니다.
결과: 고순도 필름
이 방법은 일반적으로 두께가 5~250나노미터인 매우 고순도의 코팅을 생성합니다. 전자빔의 직접 가열은 소스 재료만 기화되도록 하여 오염을 최소화합니다.
필름이 매우 얇기 때문에 정밀 부품에 중요한 전체 치수 정확도에 영향을 미치지 않으면서 기판의 표면 특성을 향상시킵니다.
주요 산업 응용 분야
첨단 광학 코팅
전자빔 증착은 광학 박막 제조의 지배적인 기술입니다. 유리 및 기타 재료에 특정 전도성, 반사성 또는 투과성 특성을 부여하는 데 사용됩니다.
주요 응용 분야에는 안경 및 카메라 렌즈의 반사 방지 코팅, 레이저 광학용 반사 필름, 건축용 유리 및 태양 전지판용 코팅이 포함됩니다.
고성능 기계 코팅
항공우주 및 자동차 산업에서 구성 요소는 극한 조건을 견뎌야 합니다. 전자빔 증착은 고온에 저항하는 열 차단 코팅을 적용하는 데 사용됩니다.
또한 절삭 공구 및 엔진 부품에 내구성이 강한 코팅을 생성하여 내마모성 및 수명을 크게 늘리는 데 사용됩니다.
보호 화학 장벽
가혹한 환경에 노출되는 구성 요소의 경우 보호 층이 필수적입니다.
전자빔 증착은 화학적 장벽 역할을 하는 조밀하고 비다공성 필름을 증착할 수 있습니다. 이는 해양 설비 및 산업 구성 요소에 부식을 방지하는 데 사용됩니다.
전자 및 금속화
이 공정은 전자 산업에서 금속화에도 사용되며, 여기서 얇은 전도성 재료 층이 기판에 증착됩니다. 이는 집적 회로 및 기타 전자 부품 제조의 핵심 단계입니다.
장단점 이해
장점: 재료 다용도성 및 순도
전자빔 증착의 가장 큰 장점 중 하나는 티타늄 또는 세라믹과 같이 녹는점이 매우 높은 재료를 포함하여 다양한 재료를 증착할 수 있다는 것입니다. 최종 필름의 순도는 탁월합니다.
장점: 높은 증착 속도 및 효율성
다른 증착 방법에 비해 전자빔 증착은 종종 더 높은 증착 속도를 달성합니다. 또한 높은 재료 활용 효율성을 제공하여 특히 대량 생산에서 폐기물을 줄이고 비용을 절감합니다.
한계: 시선 증착
증발된 재료는 소스에서 기판으로 직선으로 이동합니다. 이 "시선" 특성은 평평한 표면을 코팅하는 데는 탁월하지만 언더컷 또는 숨겨진 표면이 있는 복잡한 3차원 모양을 균일하게 코팅하는 데는 적합하지 않습니다.
목표에 맞는 올바른 선택
- 주요 초점이 광학 성능인 경우: 전자빔은 렌즈, 필터 및 태양 전지에 필요한 정밀한 반사 및 투과 특성을 가진 다층 필름을 생성하는 데 이상적입니다.
- 주요 초점이 재료 순도 및 고온 내성인 경우: 이 공정은 오염이 허용되지 않고 열 관리가 핵심인 항공우주 및 고급 부품에 탁월한 선택입니다.
- 주요 초점이 내마모성 하드 코팅인 경우: 전자빔은 절삭 공구 및 기계 부품에 내구성 있는 표면을 생성하여 작동 수명을 연장하는 매우 효율적인 방법을 제공합니다.
궁극적으로 전자빔 증착은 엔지니어가 재료의 표면을 근본적으로 향상시켜 표준 구성 요소를 고성능 자산으로 전환할 수 있도록 합니다.
요약 표:
| 주요 측면 | 세부 정보 |
|---|---|
| 주요 용도 | 고순도, 고성능 박막 생성 |
| 주요 응용 분야 | 광학 코팅, 열 차단막, 내마모성 층, 전자 금속화 |
| 주요 장점 | 탁월한 순도, 높은 증착 속도, 고융점 재료 코팅 능력 |
| 주요 한계 | 시선 공정; 언더컷이 있는 복잡한 3D 형상에는 적합하지 않음 |
| 일반적인 필름 두께 | 5 - 250 나노미터 |
고순도 박막으로 구성 요소를 향상시킬 준비가 되셨습니까?
전자빔 증착은 탁월한 재료 순도, 고온 내성 및 정밀한 광학 성능을 요구하는 응용 분야를 위한 강력한 솔루션입니다. 첨단 광학, 내구성 있는 항공우주 부품 또는 정교한 전자 제품을 개발하든, 올바른 코팅 공정은 성공에 매우 중요합니다.
KINTEK은 정밀 박막 증착에 필요한 실험실 장비 및 전문 지식을 제공하는 데 특화되어 있습니다. 당사의 솔루션은 획기적인 혁신에 필요한 재료 특성을 달성하는 데 도움이 됩니다.
오늘 문의하십시오. 귀하의 특정 코팅 과제를 논의하고 R&D 및 생산 목표를 지원할 수 있는 방법을 알아보십시오. 귀하의 구성 요소를 고성능 자산으로 전환해 봅시다.

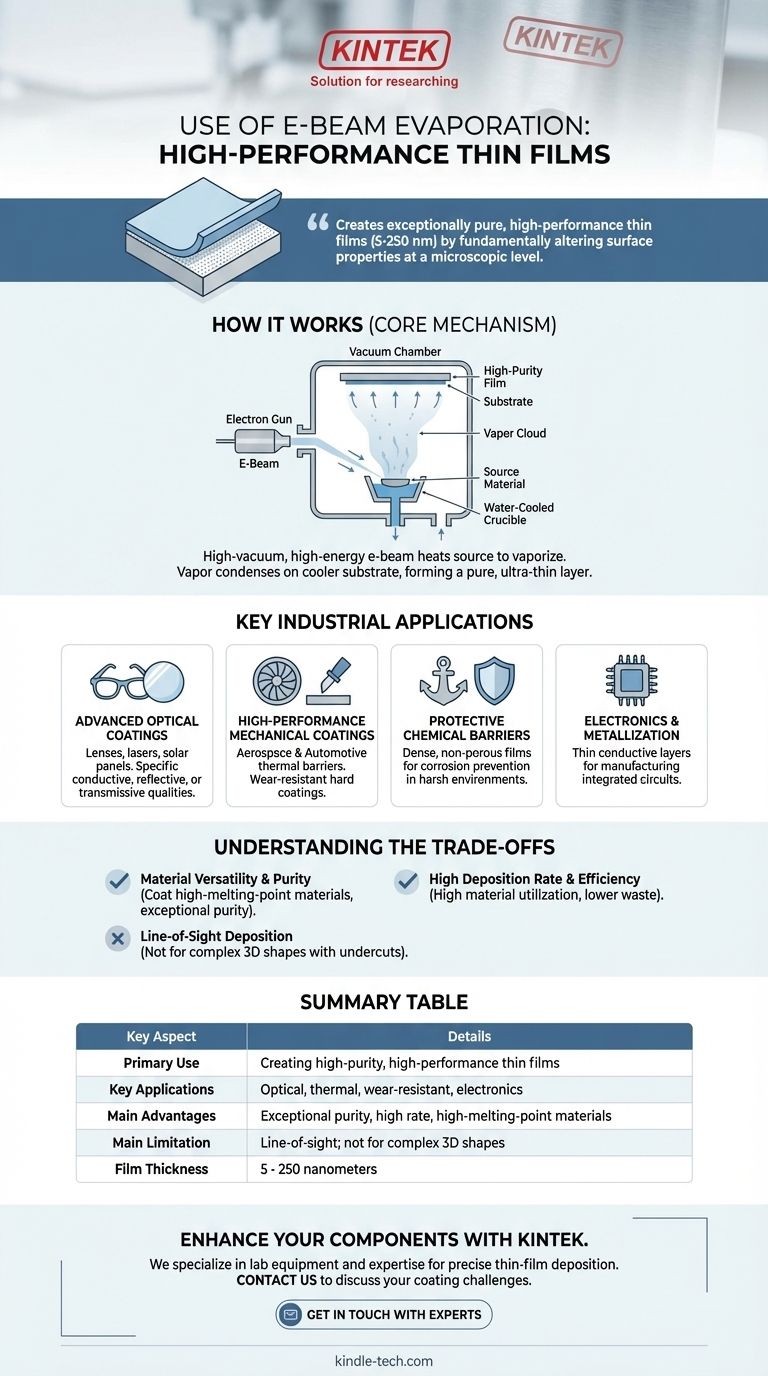

시각적 가이드
