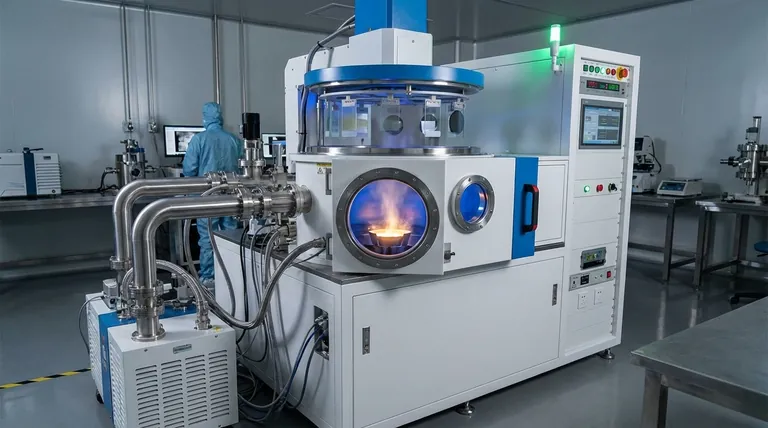

본질적으로 열 증착(thermal evaporation)은 표면에 재료의 박막을 생성하는 데 사용되는 물리적 기상 증착(PVD) 기술입니다. 이 공정은 고진공 챔버 내부의 소스 재료를 가열하여 증발시킵니다. 그런 다음 증발된 원자들은 진공을 통해 이동하여 기판이라고 불리는 더 차가운 대상 물체에 응축되어 단단하고 균일한 코팅을 형성합니다.
열 증착은 물리학에 의해 지배되는 근본적으로 간단한 공정입니다. 진공 상태에서 재료를 가열하면 증발하고, 이 증기는 만나는 첫 번째 차가운 표면에 응축됩니다. 이 원리의 단순성 덕분에 널리 사용되는 기술이지만, 그 효과는 열, 진공 및 형상 간의 관계를 제어하는 데 전적으로 달려 있습니다.
기본 메커니즘: 고체에서 박막까지
열 증착을 이해하려면 네 가지 필수 단계로 나누어 보는 것이 가장 좋습니다. 각 단계는 고품질 박막을 달성하는 데 중요합니다.
소스 재료와 열
공정은 증착하려는 재료, 즉 소스 재료(source material)로 시작됩니다. 펠릿, 와이어 또는 분말 형태인 이 고체 재료는 내열성 도가니(텅스텐이나 세라믹으로 만든 작은 보트와 같은)에 놓입니다.
그런 다음 전기 전류가 도가니 또는 근처 필라멘트를 통과하여 온도를 급격히 높입니다. 이 열 에너지는 소스 재료로 전달되어 온도를 높여 녹아 끓거나 승화(sublimate)(고체에서 기체로 직접 변함)하게 됩니다. 이로 인해 증발된 원자 구름이 생성됩니다.
진공의 필요성
이 전체 공정은 고진공(vacuum) 챔버 내부에서 수행됩니다. 진공은 사소한 세부 사항이 아니라 두 가지 이유로 절대적으로 중요합니다.
첫째, 증발된 소스 원자와 충돌하여 원자를 산란시키고 기판에 도달하지 못하게 하는 공기 분자를 제거합니다. 둘째, 소스 재료와 최종 필름을 오염시켜 품질 저하 및 접착 불량을 초래할 수 있는 산소 및 수증기와 같은 반응성 가스를 제거합니다.
시선 증착
진공 상태에서 증발되면 원자는 소스에서 직선으로 이동합니다. 이를 시선(line-of-sight) 궤적이라고 합니다.
증기 구름은 소스의 시점에서 직접 "볼 수 있는" 모든 것을 팽창하고 코팅합니다.
기판에서의 응축
마지막 단계는 증발된 원자가 코팅되는 대상인 기판(substrate)에 부딪힐 때 발생합니다. 기판은 소스보다 훨씬 낮은 온도로 유지되므로, 원자는 충돌 시 열 에너지를 빠르게 잃습니다.
이 에너지 손실로 인해 고체 상태로 다시 응축되어 표면에 부착되고 원자 하나하나 쌓여 얇고 단단한 막을 형성합니다.
장단점 이해하기
모든 기술 공정과 마찬가지로 열 증착에는 특정 장점과 한계가 있어 일부 응용 분야에는 적합하지만 다른 응용 분야에는 적합하지 않습니다.
강점: 단순성과 순도
열 증착은 스퍼터링과 같은 다른 PVD 방법에 비해 일반적으로 더 간단하고 빠르며 비용 효율적입니다. 장비가 덜 복잡할 수 있으며, 특히 알루미늄, 금, 구리, 크롬과 같이 녹는점이 낮은 금속의 고순도 박막 증착에 탁월한 방법입니다.
한계: 시선 범위
이 공정의 시선(line-of-sight) 특성이 주요 단점입니다. 언더컷이나 숨겨진 표면이 있는 복잡한 3차원 형상을 균일하게 코팅할 수 없습니다. 증기 경로에서 직접 보이지 않는 영역은 코팅을 거의 받지 않아 불균일한 필름이 생성됩니다.
한계: 재료 제약
이 기술은 모든 재료에 이상적인 것은 아닙니다. 고융점 재료(텅스텐 또는 탄탈럼과 같은)는 특수하고 더 에너지 집약적인 가열 방법(예: 전자빔 증착)이 필요합니다. 또한, 합금의 개별 원소가 다른 속도로 증발하여 최종 필름의 조성이 변경되는 경우가 많기 때문에 복잡한 합금 증착은 어렵습니다.
목표에 맞는 올바른 선택
올바른 증착 방법을 선택하려면 공정 기능을 원하는 결과와 일치시켜야 합니다.
- 비용 효율적인 단순 금속 증착에 중점을 둔 경우: 열 증착은 비교적 평평한 기판에 알루미늄, 금 또는 은과 같은 필름을 적용하는 훌륭하고 간단한 선택입니다.
- 복잡한 3D 부품을 균일하게 코팅하는 데 중점을 둔 경우: 시선에 의존하지 않고 훨씬 더 나은 순응성 커버리지를 제공하는 스퍼터링과 같은 대체 PVD 방법을 고려해야 합니다.
- 내화성 금속 또는 정밀 합금 증착에 중점을 둔 경우: 이러한 까다로운 재료를 처리하는 데 필요한 제어 기능을 제공하는 전자빔 증착 또는 마그네트론 스퍼터링과 같은 더 에너지 집약적인 공정을 찾아보십시오.
핵심 원리와 내재된 한계를 이해함으로써 열 증착을 고품질 박막을 만드는 강력한 도구로 효과적으로 활용할 수 있습니다.
요약표:
| 측면 | 설명 |
|---|---|
| 공정 | 소스 재료를 고진공 챔버에서 가열하여 증발시킨 다음 기판에 응축시킵니다. |
| 주요 장점 | 단순성, 속도, 단일 원소(예: Al, Au, Cu)의 고순도 박막 증착 능력. |
| 주요 한계 | 시선 증착으로 인해 복잡한 3D 모양의 균일한 코팅이 제한됩니다. |
| 최적의 용도 | 비교적 평평한 기판에 단순한 금속을 비용 효율적으로 코팅하는 경우. |
