진공 증착법이란 무엇인가요? 이해해야 할 5가지 핵심 사항

진공 증착은 저압 또는 진공 환경에서 고체 표면에 원자 단위 또는 분자 단위로 물질 층을 증착하는 데 사용되는 공정입니다.

이 방법은 반도체 제조, 태양광 패널 생산, 전자 제품 등 다양한 산업에서 매우 중요한 역할을 합니다.

이 공정에는 증기 공급원과 원하는 용도에 따라 물리적 기상 증착(PVD) 및 화학 기상 증착(CVD)과 같은 다양한 기술이 포함될 수 있습니다.

이해해야 할 5가지 핵심 사항

진공 증착법이란 무엇인가요? 이해해야 할 5가지 핵심 사항

1. 물리적 기상 증착(PVD)

PVD는 일반적으로 전자빔이나 플라즈마 같은 고에너지 소스를 사용하거나 간단한 가열을 통해 고체 물질을 기화시킵니다.

그런 다음 기화된 물질이 기판에 응축되어 얇은 필름을 형성합니다.

이 방법은 다목적이며 금속, 합금, 세라믹을 포함한 다양한 재료를 증착하는 데 사용할 수 있습니다.

PVD는 일반적으로 코팅 및 표면 처리와 반도체 제조에 사용됩니다.

2. 화학 기상 증착(CVD)

CVD는 화학 증기 소스를 사용합니다.

이 과정에서 화학 전구체는 반응기에 도입되어 화학 반응을 거쳐 기판에 박막을 증착합니다.

CVD는 고급 전자 및 나노 기술 애플리케이션에 필수적인 고품질의 균일한 컨포멀 코팅을 생성할 수 있는 것으로 잘 알려져 있습니다.

3. 응용 분야 및 장점

진공 증착, 특히 PVD와 CVD는 광학, 전도성 및 내식성 향상과 같은 재료의 특성을 향상시키는 데 사용됩니다.

여러 층의 서로 다른 재료를 증착할 수 있기 때문에 복잡한 구조를 만들 수 있으며, 이는 반도체 및 나노 디바이스와 같은 첨단 기술 개발에 필수적인 요소입니다.

4. 공정 세부 사항

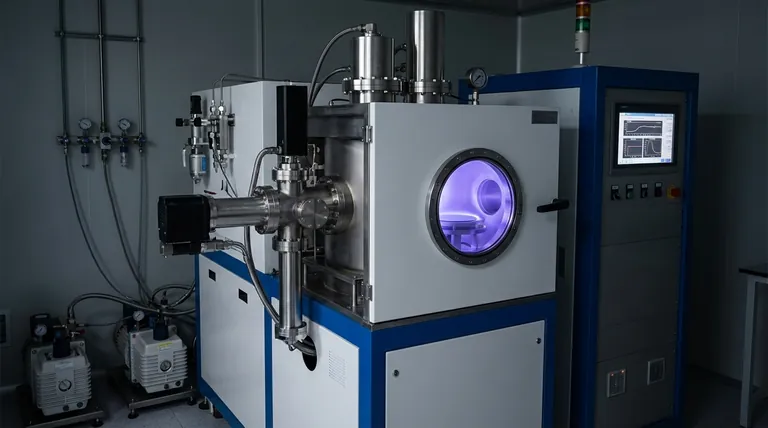

진공 증착 공정은 일반적으로 압력이 대기압보다 훨씬 낮은 진공 챔버에 기판을 배치하는 과정을 거칩니다.

그런 다음 증착할 재료가 기화되어 진공을 통해 기판으로 이송되어 응축되어 박막을 형성합니다.

증착된 층의 두께는 애플리케이션의 특정 요구 사항에 따라 단일 원자에서 수 밀리미터까지 다양합니다.

5. 결론

진공 증착은 현대 재료 과학 및 공학에서 중요한 기술로, 원자 또는 분자 수준에서 재료를 정밀하게 제어하고 증착할 수 있게 해줍니다.

이 기능은 특정하고 향상된 특성을 가진 첨단 재료 및 장치 개발에 필수적이며, 진공 증착은 수많은 첨단 산업에서 없어서는 안 될 필수 요소입니다.
