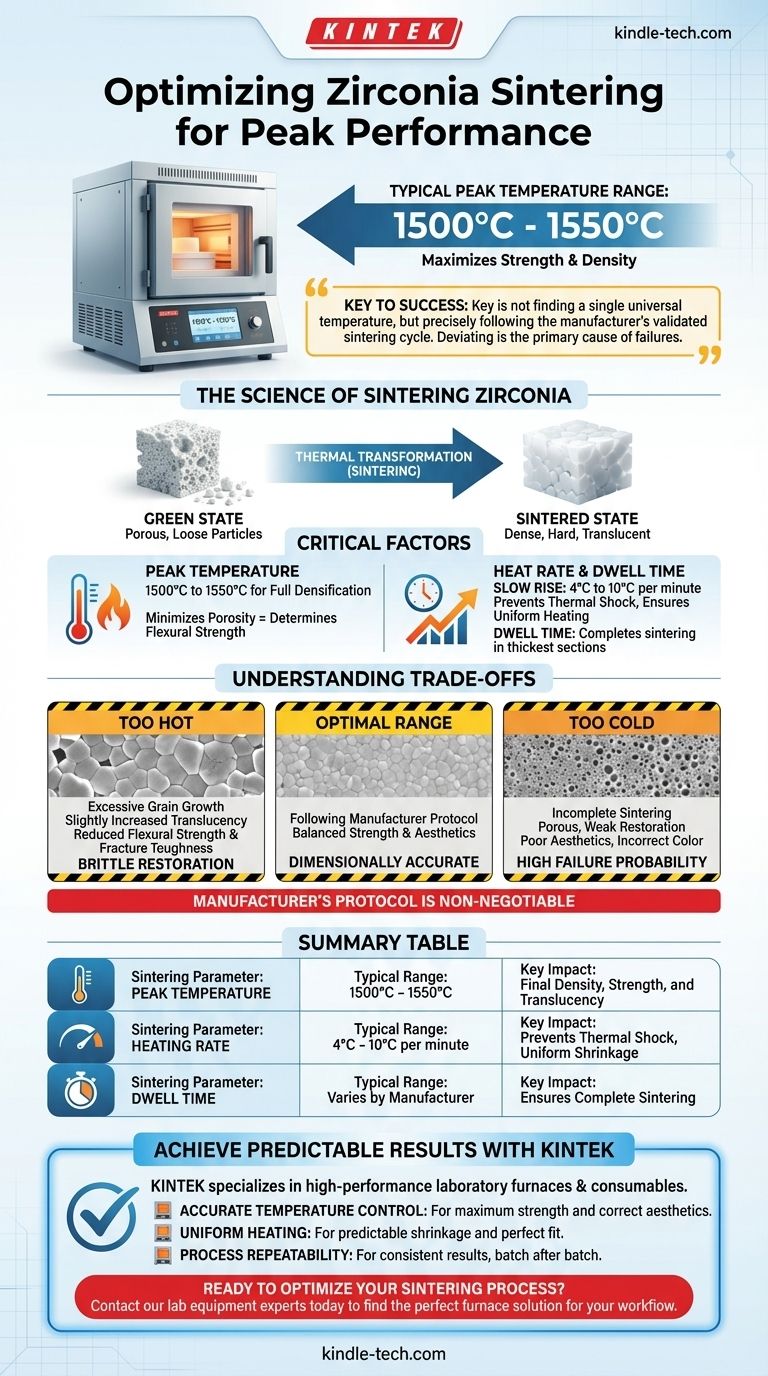

지르코니아의 최적 소성 온도는 일반적으로 다음과 같습니다. 1500°C~1550°C 에서 소성해야 강도와 밀도가 극대화됩니다.이 범위를 벗어나 150°C만 소성해도 입자 성장으로 인해 재료의 강도가 크게 감소할 수 있습니다.예를 들어, 1600°C에서 소성하면 강도가 1280MPa에서 980MPa로 감소하고 1700°C에서는 600MPa로 떨어집니다.단사형에서 다사형 지르코니아로의 변환은 1100°C-1200°C에서 일어나지만, 거의 최대 밀도(99%)와 원하는 경도를 달성하려면 더 높은 소결 온도(1400°C-1600°C)가 필요합니다.대부분의 용광로는 분당 4°C~10°C의 느린 가열 속도로 지르코니아를 1500°C에 가깝게 소성합니다.
핵심 포인트 설명:
-
최적의 소성 온도 범위(1500°C-1550°C)
- 이 범위 내에서 지르코니아를 소성하면 최대 강도와 밀도를 얻을 수 있습니다.
-
150°C를 조금이라도 벗어나면 입자 성장으로 인해 상당한 강도 손실이 발생할 수 있습니다.예를 들어
- 예: 1500°C에서:강도 ≈ 1280 MPa.
- 1600°C에서:강도 ≈ 980 MPa.
- 1700°C에서:강도 ≈ 600MPa.
-
변형 온도(1100°C-1200°C)
- 단사형 지르코니아에서 폴리테트라곤 지르코니아로의 구조적 변형은 이 낮은 온도 범위에서 발생합니다.
- 그러나 원하는 기계적 특성을 얻으려면 더 높은 온도가 필요합니다.
-
소결 온도 범위(1400°C-1600°C)
- 대부분의 치과용 소결로는 원하는 경도와 밀도를 얻기 위해 이 범위 내에서 작동합니다.
- 강도와 밀도의 균형을 효과적으로 맞추기 위해 1500°C에 가깝게 소성하는 것이 일반적입니다.
-
밀도 및 경도
- 소결 온도가 높을수록(최대 1600°C) 지르코니아의 밀도가 높아져 이론적 최대 밀도의 99%에 근접합니다.
- 따라서 경도와 내구성이 중요한 치과 분야에 적합한 소재입니다.
-
가열 속도
- 균일한 소결을 보장하고 결함을 방지하기 위해 분당 4°C~10°C의 느린 가열 속도를 권장합니다.
-
제조업체 권장 사항
- 대부분의 지르코니아 재료는 1550°C 이하에서 소결되지만, 일부 제조업체는 특정 재료 배합에 따라 약간 더 낮거나 더 높은 온도를 권장할 수 있습니다.
이러한 가이드라인을 준수하면 치과 또는 기타 응용 분야에서 지르코니아의 성능과 수명을 최적으로 유지할 수 있습니다.
요약 표:
| 핵심 요소 | 세부 정보 |
|---|---|
| 최적의 소성 온도 | 최대 강도와 밀도를 위한 1500°C-1550°C. |
| 1500°C에서의 강도 | ≈ 1280 MPa |
| 1600°C에서의 강도 | ≈ 980 MPa |
| 1700°C에서의 강도 | ≈ 600 MPa |
| 변형 온도 | 1100°C-1200°C(단사형~폴리테트라곤 지르코니아). |
| 소결 온도 | 1400°C-1600°C로 거의 최대 밀도(99%)와 경도를 구현합니다. |
| 가열 속도 | 균일한 소결을 위해 분당 4°C~10°C를 권장합니다. |
| 밀도 및 경도 | 더 높은 온도(최대 1600°C)로 99%의 밀도와 치과 적합성을 보장합니다. |
지르코니아 소성 최적화에 도움이 필요하신가요? 지금 바로 전문가에게 문의하세요. 맞춤형 솔루션에 대해 문의하세요!
