데이터시트 너머: 핫 프레스의 물리 및 심리 마스터하기

마법의 숫자 찾기

엔지니어가 박리된 부품을 검사합니다. 접합이 실패했습니다. 다시.

첫 번째 질문은 항상 같습니다. "설정은 무엇이었습니까?" 압력, 온도, 시간.

이 질문은 깊이 뿌리내린 인간의 편견을 드러냅니다. 우리는 간단하고 보편적인 답을 원합니다. 성공을 보장하는 마법의 숫자. 제조에서, 삶에서처럼, 그러한 숫자는 거의 존재하지 않습니다.

성공적인 핫 프레스는 비밀스러운 매개변수 세트를 찾는 것으로 달성되지 않습니다. 재료, 힘, 열 간의 대화인 시스템을 이해함으로써 달성됩니다.

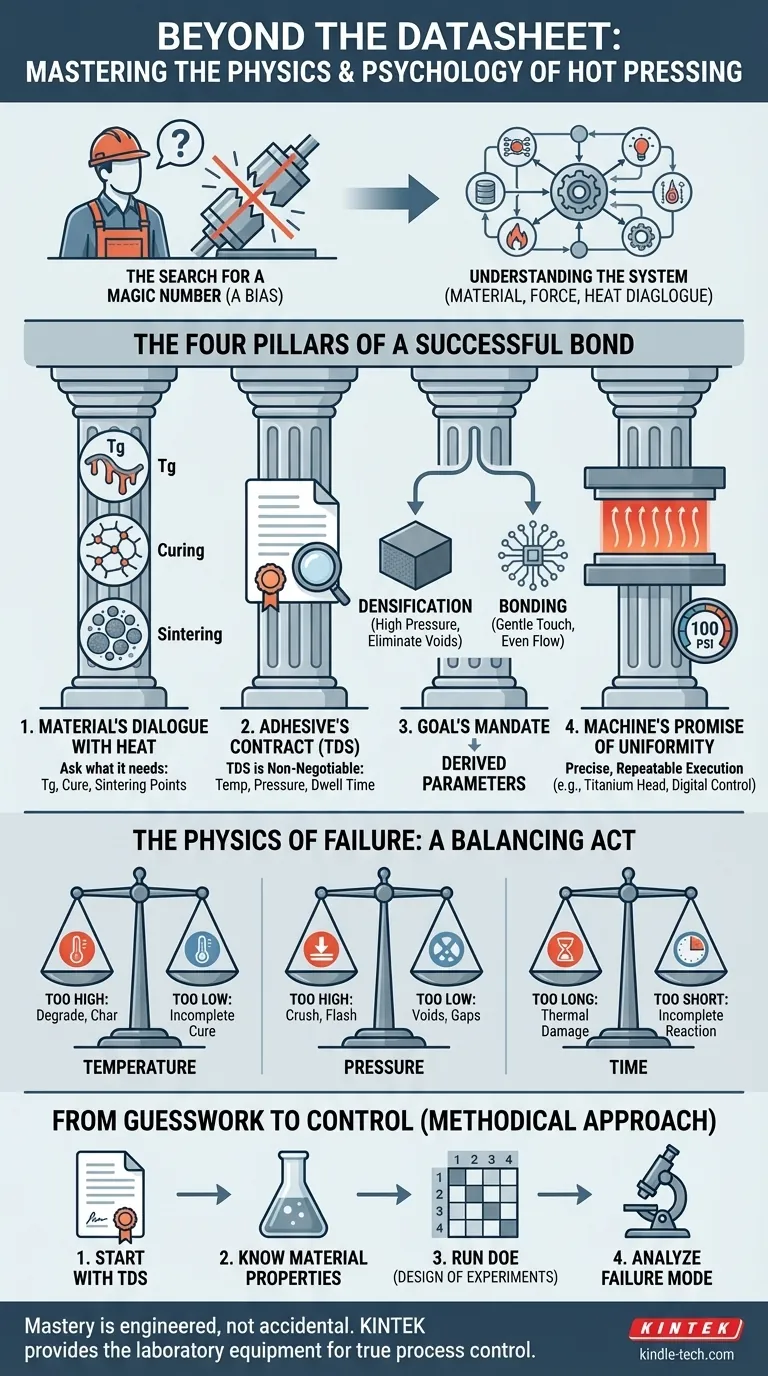

성공적인 접합의 네 가지 기둥

올바른 매개변수는 발견되는 것이 아니라 파생됩니다. 그것들은 상호 연결된 네 가지 요인의 직접적인 함수입니다.

1. 열과의 재료 대화

재료 자체가 대화의 조건을 결정합니다. 당신은 그것에 무엇을 해야 할지 말하지 않습니다. 당신은 그것이 무엇을 필요로 하는지 묻습니다.

열가소성 수지는 단단한 고체에서 부드럽고 유연한 상태로 변하는 지점인 유리 전이 온도(Tg) 이상으로 가열해야 합니다.
열경화성 수지 및 접착제는 영구적인 가교 결합을 형성하는 화학 반응(경화)을 유발하기 위해 특정 온도가 필요합니다.
분말 금속 또는 세라믹은 입자를 함께 강제로 밀어 넣어 공극을 줄이고 소결이라는 공정에서 치밀화를 달성하기 위해 엄청난 열과 압력이 필요합니다.

각 재료에는 협상 불가능한 열 창이 있습니다. 그것을 벗어나 작동하는 것은 실패의 지름길입니다.

2. 접착제의 계약

접착제가 관련된 경우 기술 데이터 시트(TDS)는 제안이 아닙니다. 그것은 계약입니다.

TDS는 필요한 경화 온도, 완전한 표면 습윤을 보장하는 데 필요한 압력, 화학 반응 완료에 필요한 유지 시간을 지정합니다. 이 문서를 무시하는 것은 청사진 없이 엔진을 만들려고 하는 것과 같습니다.

3. 목표의 명령

핫 프레스를 하는 이유는 누르는 것만큼 중요합니다. 의도는 기술을 정의합니다.

복합층을 통합하여 고체 패널을 형성하려면 모든 공극을 제거하기 위해 높은 압력이 필요합니다. 목표는 무차별적인 치밀화입니다.

그러나 섬세한 유연 회로를 디스플레이에 접착하는 것은 더 부드러운 터치가 필요합니다. 압력은 접착제가 고르게 흐르기에 충분하기만 하면 됩니다. 너무 많은 힘은 미세한 트레이스를 부수어 부품을 파괴할 것입니다.

4. 균일성에 대한 기계의 약속

마지막 기둥은 장비 자체입니다. 기계가 정밀하고 반복적으로 실행할 수 없다면 공정 사양은 쓸모가 없습니다.

여기서 엔지니어링이 예술이 됩니다. 티타늄 합금으로 가공된 핫 프레스 헤드는 단순한 금속 블록이 아닙니다. 전체 표면에 걸쳐 빠르고 균일한 가열을 보장합니다. 디지털 압력 게이지는 기능이 아니라 100psi가 실제로 100psi임을 알 수 있는 유일한 방법입니다. 매번.

기계의 역할은 변동성을 제거하여 의도적으로 설정한 변수만 남도록 하는 것입니다.

실패의 물리학: 균형 잡기

최적 공정 창에서 벗어나는 것은 예측 가능하고 종종 치명적인 위험을 초래합니다.

온도: 너무 높으면 재료가 분해되거나 타거나 박리됩니다. 너무 낮으면 접착제가 완전히 경화되지 않아 실제 강도가 없는 접합의 유령만 남습니다.
압력: 너무 높으면 섬세한 부품이 부서지거나 접착제가 조인트에서 "플래시"되어 굶주립니다. 너무 낮으면 공극이 생성됩니다. 미세한 간격으로 밀착 접촉을 방해하고 향후 실패 지점이 됩니다.
시간: 이것은 조용한 파트너입니다. 유지 시간은 열이 재료에 침투하고 화학 반응이 완료될 만큼 충분히 길어야 하지만 열 손상을 일으키거나 처리량을 죽일 만큼 길지 않아야 합니다.

핵심 요소	중요한 이유	매개변수를 결정하는 방법
재료 유형	각 재료는 고유한 열 특성을 가지고 있습니다.	필요한 온도 범위 설정(예: 플라스틱의 경우 Tg 이상).
접착제	접착제는 특정하고 협상 불가능한 경화 요구 사항이 있습니다.	TDS는 정확한 온도, 압력 및 시간을 정의합니다.
공정 목표	의도(접합 대 치밀화)가 다릅니다.	압력 수준에 영향을 미칩니다(치밀화의 경우 높음, 접합의 경우 낮음).
잘못된 설정	돌이킬 수 없는 손상이나 약한 접합을 유발할 수 있습니다.	높음: 분해, 손상. 낮음: 약한 접합, 불완전한 경화.

추측에서 제어로

체계적인 접근 방식을 대체할 수는 없습니다.

접착제 접합의 경우: TDS로 시작하십시오. 그것이 당신의 기본 진실입니다.
재료 통합의 경우: 재료의 문서화된 열 특성(Tg, 소결점)으로 시작하십시오.
새로운 공정의 경우: 실험 설계(DOE)를 실행하십시오. 온도, 압력 및 시간의 작은 변화 매트릭스를 만들어 특정 응용 분야에 대한 최적의 창을 경험적으로 찾으십시오.
문제 해결의 경우: 실패 모드를 분석하십시오. 박리는 온도 또는 표면 준비 문제를 나타냅니다. 부서진 부품은 과도한 압력을 나타냅니다.

숙달은 숫자를 아는 것이 아닙니다. 그것은 그것들을 생성하는 변수를 제어할 수 있는 시스템을 구축하는 것입니다.

이 수준의 공정 제어는 우연이 아닙니다. 그것은 엔지니어링된 것입니다. KINTEK에서는 정확히 이 목적을 위해 설계된 실험실 장비를 제공합니다. 당사의 고급 핫 프레스는 이론에서 높은 수율 생산으로 전환하는 데 필요한 균일한 가열 및 정밀하고 반복 가능한 압력 제어를 제공합니다. 진정한 공정 숙달은 장비가 의도를 완벽하게 반복하여 실행할 수 있을 때 시작됩니다. 최대 강도와 일관성을 위해 공정을 조정할 준비가 되었다면, 전문가에게 문의하십시오.
