진공 소결로용 흑연봉의 일반적인 문제 및 고려 사항

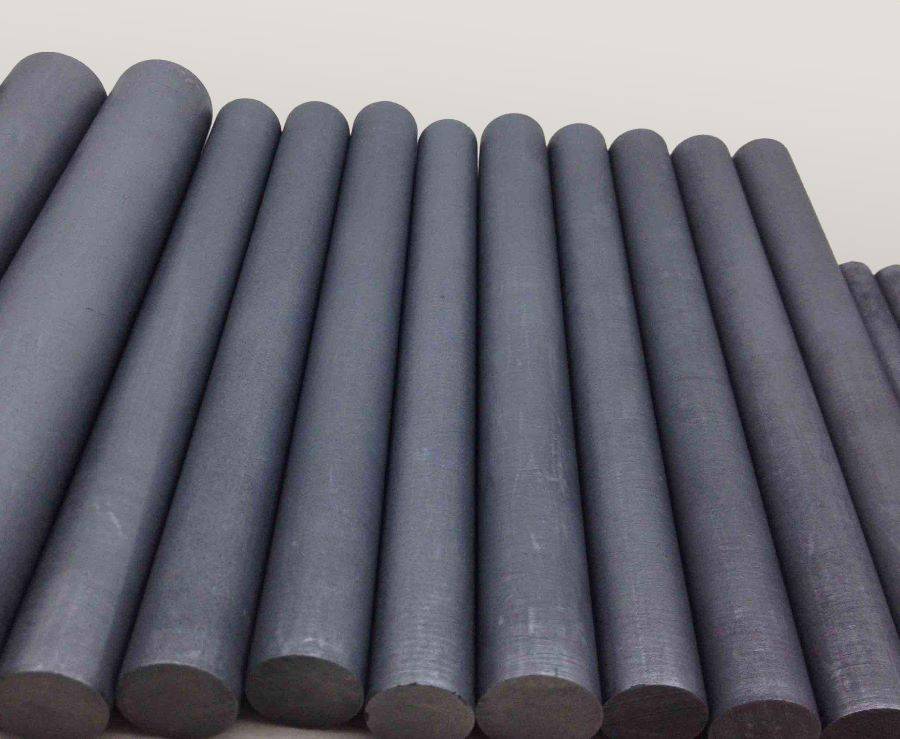

흑연 막대의 선택 및 성능

균일성

흑연봉의 균일성은 진공 소결로 내에서 일관된 온도 분포를 유지하는 데 중추적인 역할을 합니다. 이러한 균일성은 단순한 제조 부산물이 아니라 소결 공정의 효율성과 효과에 직접적인 영향을 미치는 중요한 속성입니다. 균일한 질감이 특징인 고순도 흑연봉은 용광로 내 온도 편차를 완화하는 데 필수적입니다.

균일성의 중요성을 설명하기 위해 다음 요소를 고려하세요:

• 재료 순도: 탄소 함량이 높은 흑연 막대는 국부적인 가열 효과를 유발할 수 있는 불순물을 최소화합니다. 이러한 순도는 퍼니스 전체에서 안정적인 온도를 유지하는 데 매우 중요합니다.
• 텍스처 일관성: 흑연봉의 질감이 균일하면 불균일한 소결로 이어질 수 있는 핫스팟과 콜드스팟을 방지할 수 있습니다. 이러한 일관성은 흑연 입자의 입자 크기와 분포를 제어하는 정밀한 제조 공정을 통해 달성됩니다.

흑연봉의 균일성을 보장하는 것은 단순히 균일한 제품을 만드는 것이 아니라 전체 소결 공정을 최적화하는 것입니다. 고순도의 균일한 질감의 흑연봉을 선택함으로써 제조업체는 온도 분포가 고르지 않을 위험을 크게 줄여 최종 제품의 품질과 신뢰성을 향상시킬 수 있습니다.

산화에 대한 내성

흑연 막대는 가열하면 자연적으로 보호용 실리카 막이 형성되어 산화를 방지합니다. 이 실리카 층은 장벽 역할을 하여 막대가 공기에 노출되어 성능이 저하되는 것을 방지합니다. 그러나 이 보호막의 무결성은 공기 분자가 없는 진공 환경에서는 흑연 표면과 더 직접적인 상호작용을 할 수 있기 때문에 손상될 수 있습니다.

진공 소결로에서는 용광로 환경의 안정성을 유지하는 것이 매우 중요합니다. 공기에 장시간 노출되면 실리카 필름이 분해되어 흑연 막대가 산화되기 쉬워질 수 있습니다. 이러한 위험을 완화하려면 퍼니스가 안정적인 조건에서 작동하여 진공 챔버에 실수로 공기가 유입될 수 있는 변동을 최소화하는 것이 필수적입니다.

또한 퍼니스의 진공 무결성에 대한 정기적인 모니터링과 유지보수가 필요합니다. 진공이 깨지면 흑연봉이 대기 조건에 노출되어 보호 실리카 층의 파괴를 가속화할 수 있습니다. 이러한 예방 조치를 준수하면 흑연봉의 수명과 성능을 크게 향상시켜 진공 소결로의 일관되고 안정적인 작동을 보장할 수 있습니다.

열팽창 계수

흑연봉의 열팽창 계수(CTE)는 진공 소결로에서의 성능에 직접적인 영향을 미치는 중요한 파라미터입니다. 온도 변화에 따른 재료의 팽창 또는 수축 정도를 측정하는 이 계수는 흑연 내의 탄소 함량과 밀접한 관련이 있습니다. 일반적으로 고탄소 흑연은 CTE가 높은 반면 저탄소 흑연은 CTE가 낮습니다.

진공 소결로용 흑연봉을 선택할 때는 용광로의 작동 온도 범위를 반드시 고려해야 합니다. 예를 들어, 퍼니스가 극도로 높은 온도에서 작동하는 경우, 퍼니스 벽에 응력을 가할 수 있는 과도한 팽창을 방지하기 위해 CTE가 낮은 흑연봉이 더 적합할 수 있습니다. 반대로 저온에서 작동하는 경우에는 구조적으로 큰 문제를 일으키지 않으면서도 CTE가 높은 막대가 적합할 수 있습니다.

예를 들어 용광로가 1000°C에서 2000°C 사이에서 작동하는 시나리오를 생각해 보겠습니다. 이 범위에서는 구조적 무결성을 유지하고 퍼니스 벽에 과도한 응력을 방지하려면 CTE가 0.9~1.2 µm/m-K인 흑연봉이 이상적입니다. 그러나 퍼니스가 1500°C~2500°C와 같이 더 높은 온도 범위에서 작동하는 경우 잠재적인 손상을 방지하기 위해 CTE가 0.5 ~ 0.8 µm/m-K인 흑연 막대가 필요할 수 있습니다.

CTE에 따라 적절한 흑연 로드를 선택하면 로드 자체의 수명뿐만 아니라 진공 소결 공정의 전반적인 효율성과 안전성도 보장할 수 있습니다. 따라서 흑연봉의 CTE를 이해하고 정확하게 평가하는 것은 모든 진공 소결로 응용 분야의 선택 과정에서 기본 단계입니다.

흑연봉의 설치 및 사용

표면 평탄도

흑연봉의 표면 품질은 진공 소결로 내 성능에 있어 매우 중요한 요소입니다. 표면이 거칠지 않고 매끄러운 표면은 로드와 용광로 벽 사이의 마찰을 최소화하는 데 필수적입니다. 이렇게 하면 열 전달 효율이 향상될 뿐만 아니라 흑연 재료가 시간이 지남에 따라 서서히 침식되는 절삭의 위험도 줄어듭니다.

최적의 표면 평탄도를 달성하려면 몇 가지 요소를 고려해야 합니다:

• 제조 정밀도: 그라파이트 봉의 생산 공정은 균일한 표면을 얻기 위해 높은 정밀도를 보장해야 합니다. 편차가 있으면 열 분포가 고르지 않고 마모가 증가할 수 있습니다.
• 후처리: 제조 후 성능에 영향을 줄 수 있는 사소한 결함을 제거하기 위해 추가적인 표면 처리가 필요할 수 있습니다.
• 검사 기준: 설치 전에 각 막대가 필요한 표면 평탄도 사양을 충족하는지 확인하기 위해 엄격한 검사 표준을 마련해야 합니다.

흑연봉의 표면을 매끄럽게 유지하면 진공 소결 공정의 전반적인 효율과 수명을 크게 향상시킬 수 있습니다.

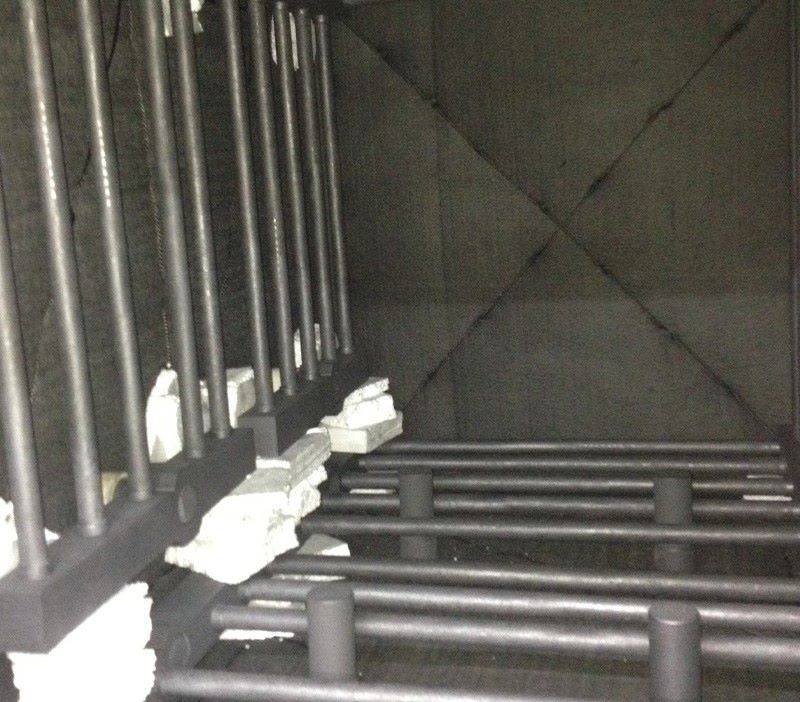

갭 제어

흑연봉과 용광로 벽 사이에 적절한 간격을 유지하는 것은 여러 가지 이유로 중요합니다. 이 간격은 흑연봉과 용광로 벽이 직접 접촉하는 것을 방지하는 완충 구역 역할을 하여 두 구성 요소의 물리적 손상 위험을 완화합니다. 직접 접촉하면 마모가 발생하여 흑연봉의 수명이 단축될 뿐만 아니라 용광로 벽의 무결성도 손상될 수 있습니다.

또한 이 간격은 퍼니스 전체에 균일한 열 전달을 보장하는 데 중추적인 역할을 합니다. 흑연봉이 권장 간격으로 올바르게 배치되면 열 에너지가 더 고르게 분산되어 일관된 소결 조건이 유지됩니다. 열 분포가 고르지 않으면 최종 제품에 불일치가 발생할 수 있으므로 이러한 균일성은 고품질 소결 결과를 얻는 데 필수적입니다.

갭의 크기는 임의적인 것이 아니라 흑연봉의 열팽창 특성 및 퍼니스의 작동 온도 범위와 같은 요인에 의해 결정됩니다. 퍼니스가 가열되면 흑연봉이 팽창하는데, 잘 계산된 간격은 과도한 응력이나 변형을 일으키지 않고 이 팽창을 수용합니다. 반대로 간격이 너무 크면 비효율적인 열 전달과 퍼니스 내의 잠재적인 핫스팟으로 이어져 소결 공정에 악영향을 미칠 수 있습니다.

요약하면, 흑연봉과 퍼니스 벽 사이의 간격을 신중하게 제어하는 것은 진공 소결로의 설치 및 운영에서 매우 중요한 측면입니다. 이는 부품의 무결성을 보호할 뿐만 아니라 열 전달 공정을 최적화하여 균일하고 효과적인 소결을 보장합니다.

정기적인 검사 및 교체

흑연봉은 장기간 사용하면 마모와 노화가 진행되어 성능에 큰 영향을 미칠 수 있습니다. 따라서 상태를 모니터링하기 위해 엄격한 검사 일정을 실행하는 것이 필수적입니다. 균열, 골절 또는 심각한 마모와 같은 손상 징후를 파악하기 위해 정기적인 검사를 실시해야 합니다. 또한 성능 지표를 평가하여 봉이 여전히 필요한 온도 균일성과 산화에 대한 저항성을 유지할 수 있는지 확인해야 합니다.

흑연봉이 손상되었거나 성능이 저하된 것으로 확인되면 즉시 교체하는 것이 중요합니다. 손상된 막대의 교체가 지연되면 용광로 내부의 가열이 고르지 않게 되어 소결 공정의 품질에 영향을 미칠 수 있습니다. 또한 열화된 로드는 작동 중 파손 또는 고장 가능성 등 안전 위험을 초래할 수 있습니다.

검사 및 교체 프로세스를 간소화하려면 표준화된 체크리스트를 수립하는 것이 좋습니다. 이 체크리스트에는 육안 검사, 성능 테스트, 관찰된 이상 징후에 대한 문서화가 포함되어야 합니다. 유지보수 팀은 구조화된 접근 방식을 준수함으로써 모든 흑연봉이 최적의 상태에 있는지 확인하여 봉의 수명을 연장하고 진공 소결로의 전반적인 효율성과 안전성을 유지할 수 있습니다.

기타 예방 조치

전류 제어

흑연봉을 통과하는 전류는 과도한 전류 부하로 인해 발생할 수 있는 과열 또는 잠재적 연소를 방지하기 위해 세심하게 조절되어야 합니다. 이 제어는 진공 소결로에서 흑연봉의 수명과 효율에 직접적인 영향을 미치기 때문에 매우 중요합니다.

최적의 전류 제어를 달성하려면 몇 가지 요소를 고려해야 합니다:

• 전류 모니터링: 전류를 지속적으로 모니터링하여 전류가 안전한 작동 범위 내에 유지되도록 합니다. 최신 용광로에는 실시간 데이터를 제공하는 고급 센서와 모니터링 시스템이 장착되어 있는 경우가 많습니다.

• 규제 메커니즘: 자동 또는 수동 조절 메커니즘은 모니터링 시스템의 피드백에 따라 전류를 조정할 수 있습니다. 이러한 동적 조정은 안정적이고 안전한 전류 수준을 유지하는 데 도움이 됩니다.

• 열 관리: 방열판 또는 냉각 시스템 사용과 같은 적절한 열 관리 전략은 전류로 인해 발생하는 과도한 열을 방출하여 과열을 방지할 수 있습니다.

전류를 신중하게 관리하고 강력한 모니터링 및 조절 시스템을 구현함으로써 과도한 전류로 인한 흑연 막대의 손상 위험을 크게 완화할 수 있습니다.

진공 유지 관리

진공 소결로 내의 진공도는 흑연봉의 운영 효율에 중추적인 역할을 합니다. 최적의 성능을 유지하려면 진공 수준이 지정된 요구 사항을 충족하는지 확인하는 것이 필수적입니다. 진공 수준 저하에 기여하는 요인을 즉시 파악하고 해결하여 잠재적인 문제를 예방해야 합니다.

진공 펌프를 정기적으로 유지보수하는 것은 원하는 진공 수준을 유지하는 데 매우 중요합니다. 여기에는 다음이 포함됩니다:

• 오일 관리: 오일을 사용하는 진공 펌프는 정기적인 점검과 교체가 필요합니다. 오일이 더럽거나 부족하면 펌프 손상 및 오작동이 발생할 수 있습니다. 권장 오일 유형과 교체 주기는 사용 설명서를 참조하는 것이 좋습니다.

• 구성품 청소: 펌프 내부에 먼지, 오물, 이물질이 쌓이면 펌프의 효율이 떨어질 수 있습니다. 적절한 청소 도구를 사용하여 펌프 헤드, 모터, 입구 및 출구 포트를 정기적으로 청소하세요.

• 일반 유지보수 점검:

  • 볼트 및 커플링: 장착 볼트와 진동 커플링의 조임 상태를 정기적으로 점검하세요.
  • 소음 및 진동: 비정상적인 소음이나 진동이 있는지 조사하여 잠재적인 문제를 예방하세요.
  • 가드: 펌프를 작동하기 전에 모든 가드가 설치되어 있는지 확인하세요.
  • 오일 레벨: 오일 레벨을 모니터링하고 오염 징후가 있는지 확인합니다. 필요한 경우 오일을 교체합니다.

황삭 펌프의 경우 추가 유지보수 항목은 다음과 같습니다:

• 풀리 및 벨트: 풀리와 벨트의 조임 상태를 점검하여 제대로 작동하는지 확인합니다.
• 배기 라인 필터: 배기 라인 필터를 매일 비우고 적절한 환기가 이루어지도록 하세요.
• 오일 탱크 및 밸브: 오일 저장소, 밸브 데크, 솔레노이드 밸브는 6개월마다 청소합니다.

이러한 유지 관리 방법을 준수하면 소결로 내의 진공도를 유지하여 흑연봉의 수명과 효율성을 보장할 수 있습니다.

안전한 작동

진공 소결로에서 흑연봉을 교체하고 유지보수할 때는 안전한 작동을 보장하는 것이 가장 중요합니다. 이 프로세스에는 화상 및 기타 안전 사고를 예방하기 위한 몇 가지 중요한 단계가 포함됩니다.

먼저 작업자는 내열 장갑과 안면 보호대를 포함한 적절한 개인 보호 장비(PPE)를 착용하여 고온과 스파크 발생 가능성으로부터 보호해야 합니다. 또한 작업 공간은 통풍이 잘되고 인화성 물질이 없어야 화재의 위험을 최소화할 수 있습니다.

둘째, 유지보수 또는 교체 전에 용광로를 안전한 온도로 적절히 식혀야 합니다. 이 냉각 기간은 우발적인 화상을 방지하고 열 스트레스로 인한 구조적 손상 없이 흑연봉을 취급하는 데 매우 중요합니다.

셋째, 흑연봉을 취급할 때 작업자는 고온 환경에 맞게 설계된 특수 도구를 사용해야 합니다. 이러한 도구는 봉을 손상시키거나 사고로 이어질 수 있는 미끄러짐의 위험 없이 안전한 그립을 유지하는 데 도움이 됩니다.

마지막으로, 유지보수 작업을 시작하기 전에 철저한 안전 브리핑을 실시해야 합니다. 이 브리핑에서는 비상 절차, 대피 경로, 안전 장비의 올바른 사용법을 다뤄야 합니다. 그라파이트 봉의 유지보수 및 교체에 관련된 모든 직원을 대상으로 정기적인 교육을 실시하여 안전 프로토콜을 강화하고 준수 여부를 확인해야 합니다.

이러한 안전 조치를 준수하면 부상 및 안전 사고의 위험을 크게 줄일 수 있으며, 진공 소결로의 운영 및 유지 보수에 관련된 모든 직원에게 보다 안전한 작업 환경을 보장할 수 있습니다.
