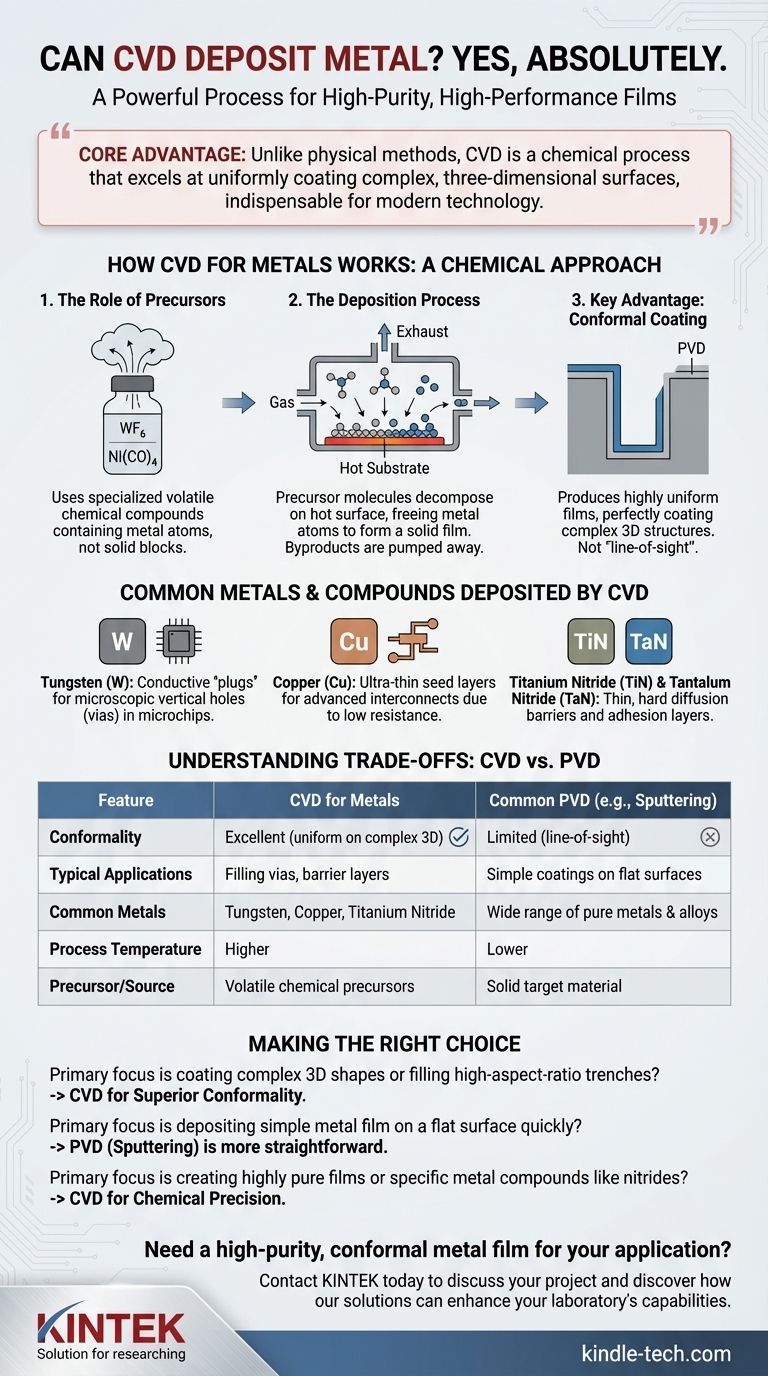

CVD는 금속을 증착할 수 있나요? 고순도, 등각 금속 박막 가이드

네, 물론입니다. 화학 기상 증착(CVD)은 폴리실리콘과 같은 반도체 재료 증착에 널리 알려져 있지만, 순수 금속 및 금속 화합물의 고순도, 고성능 박막을 증착하는 강력하고 널리 사용되는 산업 공정이기도 합니다. 이 기술의 고유한 장점은 특히 마이크로일렉트로닉스 분야의 고급 응용 분야에 필수적입니다.

금속에 CVD를 사용하는 핵심 이점은 단순히 그것이 가능하다는 것이 아니라 그것이 어떻게 수행되느냐에 있습니다. 물리적 방법과 달리 CVD는 복잡한 3차원 표면을 균일하게 코팅하는 데 탁월한 화학 공정으로, 현대 기술에 필수적입니다.

금속용 CVD 작동 방식: 화학적 접근

전구체의 역할

CVD는 고체 금속 덩어리를 소스로 사용하지 않습니다. 대신, 증착하려는 금속 원자를 포함하는 특수 화학 화합물인 휘발성 전구체를 사용합니다.

이러한 전구체는 종종 증기압이 높은 기체 또는 액체입니다. 일반적인 예로는 금속 할로겐화물(예: 6불화 텅스텐, WF₆), 금속 카르보닐(예: 카르보닐 니켈, Ni(CO)₄) 및 다양한 유기금속 화합물이 있습니다.

증착 공정

이 공정은 제어된 화학 반응입니다. 금속 전구체 가스는 코팅할 물체(기판이라고 함)가 포함된 반응 챔버로 도입되며, 이 챔버는 특정 온도로 가열됩니다.

뜨거운 표면에서 전구체 분자가 분해되거나 다른 가스와 반응합니다. 이 반응으로 화학 결합이 끊어져 금속 원자가 방출되고, 이 원자들이 기판에 증착되어 고체 박막을 형성합니다. 전구체 분자의 나머지 부분(부산물)은 폐가스로 배출됩니다.

핵심 이점: 등각 코팅

증착은 기판을 둘러싸는 기체 상태에서 일어나기 때문에 CVD는 "직선 경로" 공정이 아닙니다. 이를 통해 매우 등각적인 박막을 생성할 수 있습니다.

등각 박막은 균일한 두께를 가지며, 깊은 트렌치나 복잡한 3D 구조의 바닥과 측벽을 포함한 모든 표면을 완벽하게 코팅합니다. 이는 물리적 증착 방법이 종종 실패하는 중요한 기능입니다.

CVD로 증착되는 일반적인 금속 및 화합물

많은 금속이 CVD를 통해 증착될 수 있지만, 몇 가지는 반도체 산업의 초석입니다.

텅스텐(W)

텅스텐은 CVD로 증착되는 가장 일반적인 금속 중 하나입니다. 이는 마이크로칩의 서로 다른 회로층을 연결하기 위해 미세한 수직 구멍(비아)을 채우는 전도성 "플러그"를 만드는 데 사용됩니다. 이러한 높은 종횡비 특징을 완벽하게 채우는 능력은 CVD의 강력함을 보여주는 전형적인 예입니다.

구리(Cu)

구리는 고급 마이크로칩에서 알루미늄을 대체하여 주요 상호 연결 재료가 되었습니다. 이는 전기 저항이 낮기 때문입니다. CVD(및 관련 기술인 ALD)는 대량의 구리를 다른 공정으로 채우기 전에 초박형의 등각 구리 시드층을 증착하는 데 사용됩니다.

금속 화합물: 장벽층 및 접착층

목표가 순수 금속이 아니라 특정 금속 화합물인 경우가 많습니다. CVD는 이 분야에서 탁월합니다.

질화 티타늄(TiN) 및 질화 탄탈럼(TaN)은 믿을 수 없을 정도로 얇은 확산 방지층으로 증착됩니다. 이 층들은 구리와 같은 금속이 주변 실리콘으로 이동하여 장치를 파괴하는 것을 방지합니다. 이러한 질화물 박막은 단단하고 화학적으로 안정하며 전도성이 있습니다.

절충점 이해하기: CVD 대 PVD

CVD가 박막을 증착하는 유일한 방법은 아닙니다. 이는 종종 스퍼터링 및 증착과 같은 기술을 포함하는 물리적 기상 증착(PVD)과 비교됩니다.

박막 품질 및 등각성

CVD는 일반적으로 PVD에 비해 더 높은 순도, 더 나은 밀도 및 훨씬 뛰어난 등각성을 갖는 박막을 생성합니다. 복잡한 모양을 균일하게 코팅해야 하는 경우 CVD가 종종 유일한 실행 가능한 옵션입니다.

공정 복잡성 및 안전

CVD 공정은 더 복잡하고 비용이 많이 들 수 있습니다. 더 높은 온도와 매우 유독하거나 부식성이 있거나 인화성이 있을 수 있는 전구체 화학 물질 및 부산물을 포함하므로 정교한 안전 및 취급 프로토콜이 필요합니다.

재료 가용성

PVD는 고체 타겟 재료를 사용하기만 하면 되므로 광범위한 순수 원소 및 합금 증착에 더 다재다능합니다. CVD는 적절한 휘발성 전구체의 가용성에 의해 제한되며, 새로운 재료에 대한 새로운 CVD 공정을 개발하는 것은 상당한 연구 개발 노력이 될 수 있습니다.

목표에 맞는 올바른 선택

CVD와 다른 방법 중에서 선택하는 것은 응용 분야의 기술적 요구 사항에 전적으로 달려 있습니다.

• 복잡한 3D 모양 코팅 또는 높은 종횡비 트렌치 채우기가 주요 초점인 경우: 타의 추종을 불허하는 등각성 덕분에 CVD가 탁월한 선택입니다.
• 평평한 표면에 간단한 금속 박막을 빠르고 낮은 온도에서 증착하는 것이 주요 초점인 경우: 스퍼터링과 같은 PVD 기술이 종종 더 간단하고 비용 효율적입니다.
• 장벽층을 위한 고순도 박막 또는 질화물과 같은 특정 금속 화합물 생성에 주요 초점을 맞추는 경우: CVD는 원하는 박막 구조와 속성을 달성하는 데 필요한 화학적 정밀도를 제공합니다.

궁극적으로 선택은 등각성의 기하학적 과제와 물리적 증착의 재료적 단순성 중 무엇을 우선시하느냐에 따라 결정됩니다.

요약표:

특징	금속용 CVD	일반적인 PVD(예: 스퍼터링)
등각성	우수함(복잡한 3D 모양에서 균일함)	제한적(직선 경로)
일반적인 응용 분야	비아 채우기, 장벽층(TiN, TaN)	평평한 표면에 간단한 코팅
일반적인 금속	텅스텐(W), 구리(Cu), 질화 티타늄(TiN)	광범위한 순수 금속 및 합금
공정 온도	더 높음	더 낮음
전구체/소스	휘발성 화학 전구체	고체 타겟 재료
