탄화규소(SiC) 박막 증착은 SiC 분말을 생산하는 것과는 근본적으로 다릅니다. 표면에 얇고 균일한 코팅을 만드는 과정(증착이라고 함)을 위해서는 주요 산업적 방법은 화학 기상 증착(CVD)입니다. 이 방법은 특정 전구체 가스를 가열된 기판 위에서 반응시켜 SiC 층을 성장시키는 것으로, 연마재나 세라믹용 SiC 분말을 만드는 데 사용되는 고온 벌크 합성 방법과는 구별됩니다.
탄화규소 생산을 위해 선택하는 방법은 최종적으로 필요한 형태에 전적으로 달려 있습니다. 박막 및 코팅의 경우 CVD와 같은 증착 기술이 표준입니다. 벌크 분말을 만들기 위해서는 대신 고온 합성 방법이 사용됩니다.
박막 증착 대 벌크 합성: 중요한 구분
올바른 공정을 선택하려면 먼저 기존 부품 위에 얇은 층을 만들 것인지(증착) 아니면 원료 재료를 생산할 것인지(합성) 이해해야 합니다. 이 두 가지 목표는 완전히 다른 접근 방식과 장비를 요구합니다.
박막 증착이란 무엇인가요?
박막 증착은 기판이라고 불리는 표면에 재료의 얇고 균일한 층을 입히는 과정입니다.
목표는 일반적으로 기판에 향상된 경도, 내화학성 또는 특정 전자적 특성과 같은 새로운 특성을 부여하는 것입니다. 이는 반도체 및 보호 코팅을 만드는 데 일반적입니다.
벌크 합성(Bulk Synthesis)이란 무엇인가요?
벌크 합성은 종종 분말, 잉곳 또는 결정 형태로 대량의 재료를 만드는 과정입니다.
이 재료는 아직 최종 제품이 아니라 나중에 사용될 원료입니다. 예를 들어, SiC 분말은 산업용 연마재를 만드는 데 사용되거나 성형 및 소결되어 단단한 세라믹 부품을 만드는 데 사용될 수 있습니다.
탄화규소 증착(박막)의 주요 방법
표면을 코팅하는 것이 목표일 때 증착 기술을 사용하게 됩니다. SiC에 대해 가장 일반적이고 다재다능한 방법은 화학 기상 증착입니다.
화학 기상 증착(CVD)
CVD는 고품질 SiC 박막을 위한 핵심 기술입니다. 이 공정에서는 실리콘과 탄소를 포함하는 전구체 가스가 가열된 기판과 함께 반응 챔버로 주입됩니다.
고온으로 인해 가스가 반응하여 기판 표면에서 분해되면서 단단하고 고순도의 SiC 박막이 형성됩니다. 일반적인 전구체로는 실리콘 공급원으로서 실란(SiH4)과 탄소 공급원으로서 프로판(C3H8)과 같은 탄화수소가 포함됩니다.
물리 기상 증착(PVD)
PVD, 특히 스퍼터링은 SiC 박막을 증착하는 또 다른 방법입니다. 이는 화학적 공정이 아닌 물리적 공정입니다.
스퍼터링에서는 고체 SiC 타겟이 진공 상태에서 고에너지 이온에 의해 폭격됩니다. 이 충돌로 인해 SiC 분자가 방출되어 근처의 기판으로 이동하여 증착되어 얇은 막을 형성합니다. PVD는 낮은 공정 온도가 장점일 때 선택되는 경우가 많습니다.
벌크 SiC 분말 합성 방법
원료로서 탄화규소를 생산해야 하는 경우 벌크 합성 방법을 사용하게 됩니다. 이러한 공정은 정밀한 층을 만드는 것이 아니라 대량 생산을 위해 설계되었습니다.
아체슨 공정(The Acheson Process)
이것은 주로 연마재용 SiC 분말을 생산하는 전통적인 대규모 산업 방법입니다.
실리카 모래(SiO2)와 탄소(석유 코크스 형태)의 혼합물을 전기 가마에서 2000°C 이상으로 매우 높은 온도로 가열합니다. 이 고온의 탄소열 환원 반응을 통해 대량의 α-SiC 결정이 생성됩니다.
저온 합성
더 진보된 응용 분야에 자주 사용되는 고순도 β-SiC 분말의 경우 다른 방법이 사용됩니다.
여기에는 실리콘 분말과 탄소 분말의 직접 반응 또는 1000°C에서 1800°C 사이의 온도에서 매우 미세한 실리카 분말의 탄소열 환원이 포함됩니다. 이러한 공정은 순도에 대한 제어는 더 우수하지만 아체슨 공정보다 규모는 작습니다.
상충 관계 이해
단 하나의 방법이 보편적으로 우수하지는 않습니다. 선택은 비용, 품질 및 응용 요구 사항의 균형에 따라 달라집니다.
증착(CVD)의 과제
CVD 시스템은 복잡하고 비쌉니다. 이 공정은 엄격한 안전 프로토콜이 필요한 위험하고 가연성인 가스를 사용합니다. 크거나 복잡한 모양의 기판 전체에 걸쳐 완벽하게 균일한 필름 두께를 달성하는 것도 어려울 수 있습니다.
벌크 합성(아체슨)의 한계
아체슨 공정은 요구되는 매우 높은 온도로 인해 에너지 집약적입니다. 생성된 SiC 분말은 연마재에는 적합하지만 고성능 전자 장치에 필요한 순도가 부족한 경우가 많습니다.
품질 대 속도
거의 모든 SiC 공정에는 속도와 품질 간의 상충 관계가 있습니다. 일반적으로 더 높은 온도나 압력에서 달성되는 더 빠른 증착 또는 합성 속도는 최종 재료의 결정 품질 저하, 내부 응력 증가 또는 순도 저하로 이어질 수 있습니다.
응용 분야에 맞는 올바른 선택
특정 목표가 앞으로 나아갈 올바른 경로를 결정할 것입니다. 핵심은 원하는 결과에 공정을 맞추는 것입니다.
- 고성능 반도체 장치 제작에 중점을 둔 경우: 웨이퍼 위에 고순도 결정질 SiC 박막을 성장시키기 위해 화학 기상 증착(CVD)을 사용할 것입니다.
- 단단하고 내마모성 코팅 적용에 중점을 둔 경우: CVD와 PVD(스퍼터링) 모두 실행 가능하며, 선택은 온도 예산 및 필요한 박막 특성에 따라 달라집니다.
- 산업용 연마재 또는 거친 세라믹용 원료 생산에 중점을 둔 경우: 높은 생산량을 위해 벌크 합성 방법, 가장 가능성이 높은 아체슨 공정을 사용할 것입니다.
- 첨단 재료용 고순도 분말 합성에 중점을 둔 경우: 순도 및 입자 크기에 대한 제어를 개선하기 위해 직접 반응과 같은 저온 합성 경로를 조사해야 합니다.
박막 증착과 분말 합성의 근본적인 차이점을 이해하는 것이 탄화규소 응용 분야를 숙달하기 위한 첫 번째 단계입니다.
요약표:
| 방법 | 최적 용도 | 핵심 공정 | 주요 고려 사항 |
|---|---|---|---|
| 화학 기상 증착(CVD) | 고순도 반도체 박막, 보호 코팅 | 가열된 기판 위에서 전구체 가스 반응 | 고품질이지만 복잡하고 위험한 가스 사용 |
| 물리 기상 증착(PVD) | 내마모성 코팅, 저온 공정 | 진공 상태에서 고체 SiC 타겟으로부터 스퍼터링 | 더 낮은 온도, 그러나 CVD보다 순도가 낮을 수 있음 |
| 아체슨 공정 | 연마재 분말의 대규모 생산 | 모래와 탄소의 고온 반응 | 고용량이지만 에너지 집약적이며 순도가 낮음 |
| 저온 합성 | 고순도 β-SiC 분말 | Si/C의 직접 반응 또는 탄소열 환원 | 순도 제어는 더 좋지만 규모는 작음 |
실험실 워크플로우에 고성능 탄화규소를 통합할 준비가 되셨습니까?
반도체 연구를 위한 박막 증착이 필요하든 첨단 재료 개발을 위한 고순도 SiC 분말이 필요하든 KINTEK은 프로젝트를 지원할 전문 지식과 장비를 갖추고 있습니다. 당사의 전문 실험 장비 및 소모품은 현대 실험실의 정밀한 요구 사항을 충족하도록 설계되었습니다.
오늘 전문가에게 문의하여 특정 응용 분야에 대해 논의하고 KINTEK의 솔루션이 연구 개발 성과를 어떻게 향상시킬 수 있는지 알아보십시오.

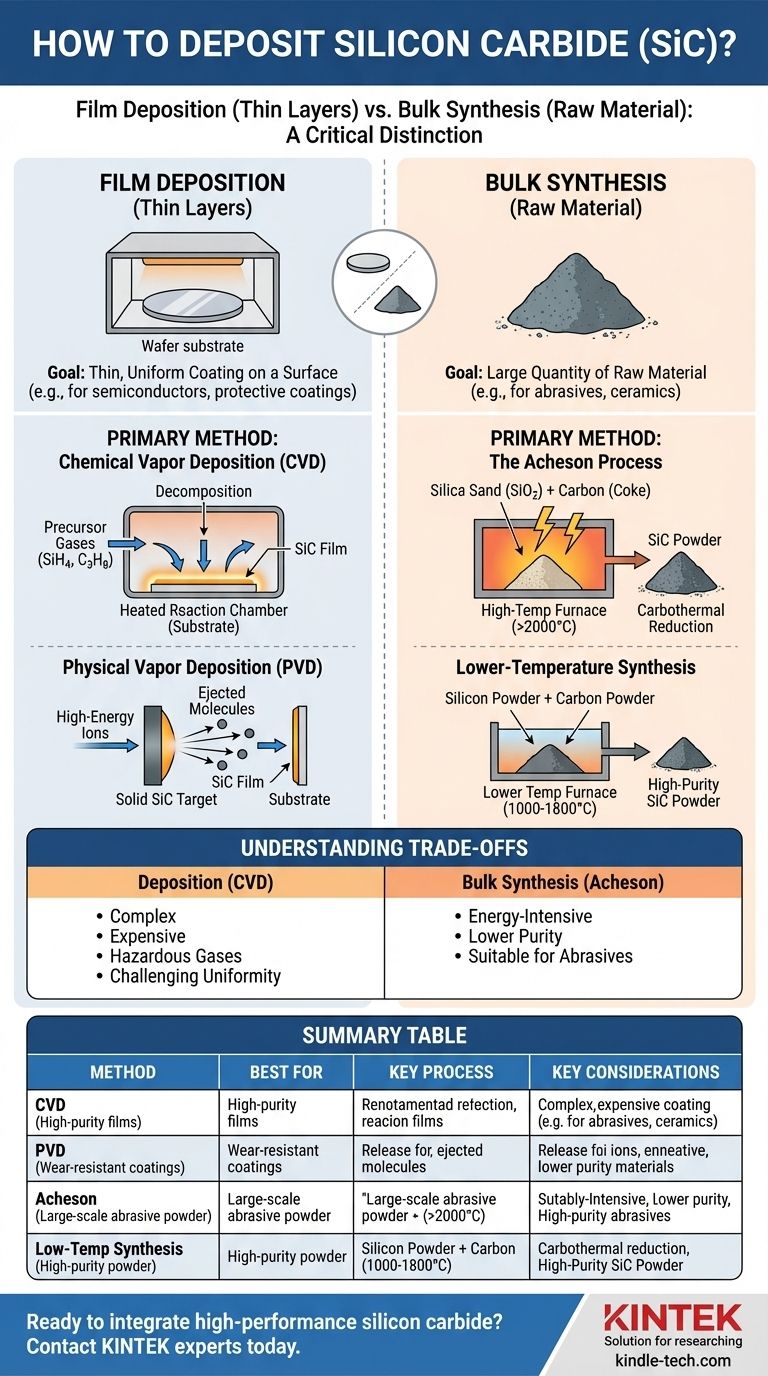

시각적 가이드
