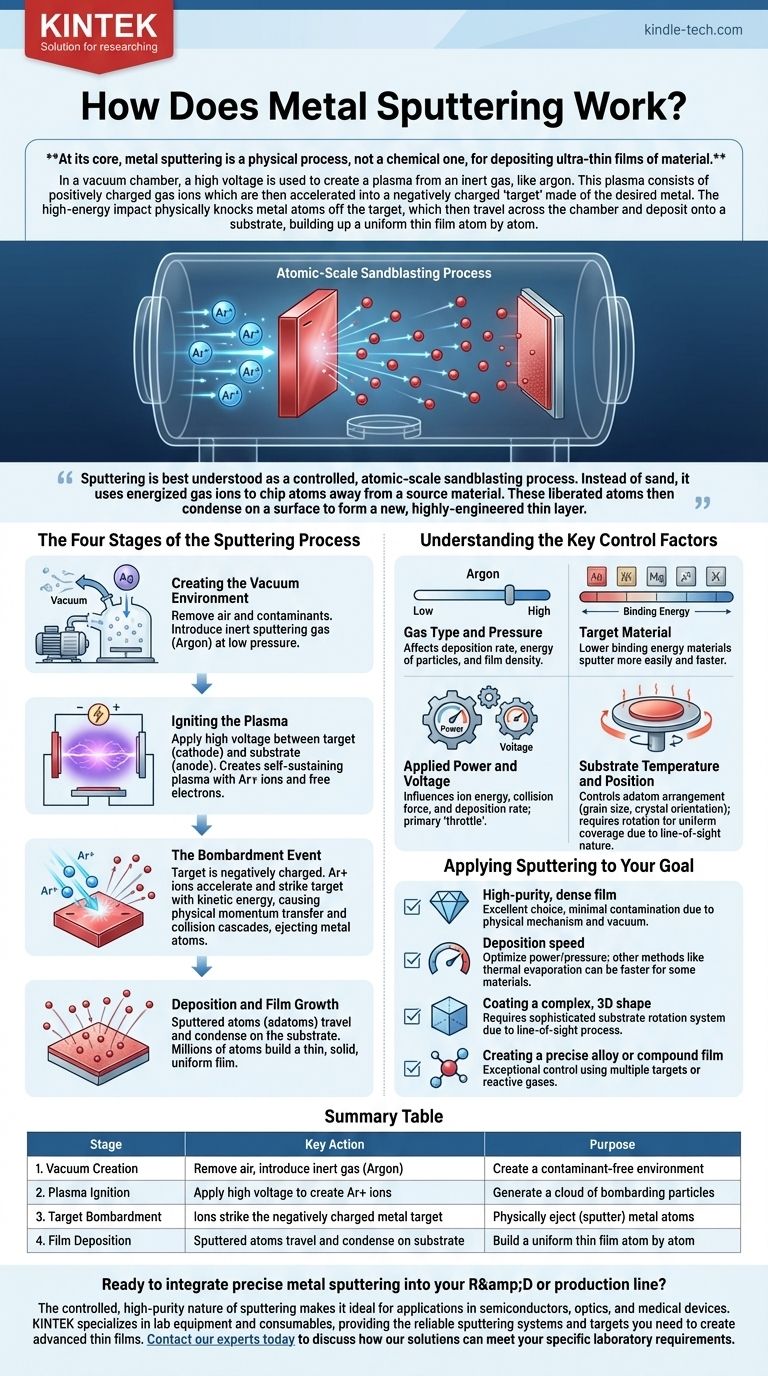

스퍼터링은 기판에 재료의 박막을 증착하는 데 사용되는 물리적 기상 증착(PVD) 기술입니다.고체 금속 타겟을 고에너지 이온으로 타격하여 타겟의 원자가 기체 상으로 방출되도록 합니다.이렇게 방출된 원자는 진공 챔버를 통과하여 기판 위에 증착되어 얇고 균일한 층을 형성합니다.이 공정은 정밀도와 고품질 필름 생산 능력으로 인해 반도체 제조, 광학 및 코팅 기술과 같은 산업에서 널리 사용됩니다.
핵심 사항을 설명합니다:
-
스퍼터링의 기본 원리:
- 스퍼터링은 고에너지 이온이 고체 금속 타겟과 충돌하여 에너지를 타겟 원자에 전달하는 물리적 현상에 의존합니다.
- 이 에너지 전달로 인해 표적 원자는 표면에서 방출되어 기체 상태로 들어갑니다.
- 그런 다음 방출된 원자는 진공 환경을 통과하여 기판 위에 증착되어 박막을 형성합니다.
-
스퍼터링 시스템의 구성 요소:
- 진공 챔버:오염 물질이 없는 제어된 환경을 제공하여 고품질의 필름 증착을 보장합니다.
- 대상 재료:원자가 방출되는 고체 금속 또는 물질.일반적인 대상에는 금, 은, 알루미늄 및 티타늄이 포함됩니다.
- 기판:방출된 원자가 증착되는 표면입니다.실리콘 웨이퍼, 유리 또는 기타 재료가 될 수 있습니다.
- 이온 소스:일반적으로 아르곤과 같은 고에너지 이온을 생성하여 목표물을 향해 가속합니다.
- 전원 공급:가스를 이온화하고 이온을 표적을 향해 가속하는 데 필요한 에너지를 공급합니다.
-
스퍼터링의 유형:
- DC 스퍼터링:직류(DC) 전원 공급 장치를 사용하여 가스를 이온화하고 이온을 목표물을 향해 가속합니다.전도성 재료에 적합합니다.
- RF 스퍼터링:무선 주파수(RF) 전력을 사용하여 가스를 이온화하므로 전도성 및 비전도성 물질 모두에 적합합니다.
- 마그네트론 스퍼터링:자기장을 통합하여 이온 폭격의 효율을 높여 증착 속도를 높입니다.
-
스퍼터링의 응용 분야:
- 반도체 산업:실리콘 웨이퍼에 금속 및 유전체의 박막을 증착하는 데 사용됩니다.
- 광학:반사 방지 코팅, 거울 및 기타 광학 부품을 만듭니다.
- 장식용 코팅:소비자 제품에 내구성이 뛰어나고 미적으로도 만족스러운 코팅을 생성합니다.
- 에너지:태양 전지 패널 및 연료 전지 생산에 사용됩니다.
-
스퍼터링의 장점:
- 고품질 필름:균일하고 밀도가 높으며 밀착력이 뛰어난 박막을 생성합니다.
- 다용도성:금속, 합금, 세라믹 등 다양한 소재를 증착할 수 있습니다.
- 정밀도:필름 두께와 구성을 정밀하게 제어할 수 있습니다.
- 확장성:소규모 연구 및 대규모 산업 생산 모두에 적합합니다.
-
도전 과제 및 고려 사항:
- 비용:스퍼터링 시스템은 고진공 및 특수 장비가 필요하기 때문에 비용이 많이 들 수 있습니다.
- 증착 속도:스퍼터링은 다른 PVD 기술에 비해 증착 속도가 느릴 수 있습니다.
- 타겟 활용도:대상 물질이 완전히 활용되지 않아 재료 낭비가 발생할 수 있습니다.
이러한 핵심 사항을 이해하면 스퍼터링 공정의 복잡성과 다양성을 이해할 수 있으며, 이는 현대 제조 및 연구에서 매우 중요한 기술입니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 기본 원리 | 고에너지 이온이 금속 타겟에 충돌하여 원자를 방출하여 얇은 막을 형성합니다. |
| 구성 요소 | 진공 챔버, 대상 물질, 기판, 이온 소스, 전원 공급 장치. |
| 유형 | DC 스퍼터링, RF 스퍼터링, 마그네트론 스퍼터링. |
| 응용 분야 | 반도체, 광학, 장식용 코팅, 에너지. |
| 장점 | 고품질 필름, 다용도성, 정밀성, 확장성. |
| 도전 과제 | 높은 비용, 느린 증착 속도, 목표 재료 낭비. |
