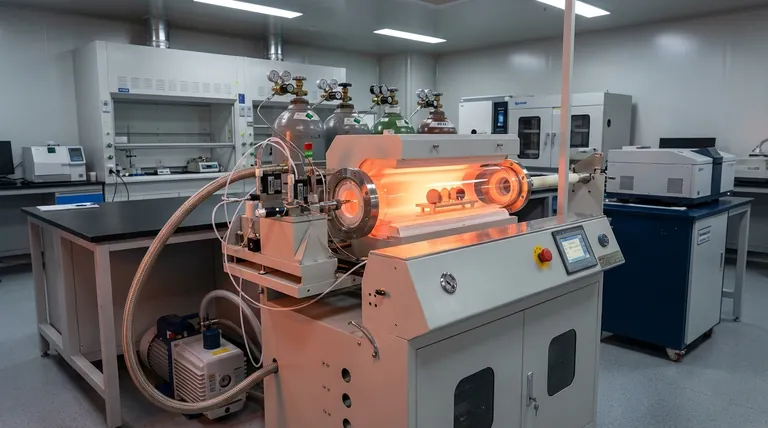

본질적으로 증착은 표면에 초박막 고체 필름을 한 층의 원자씩 쌓아 올리는 공정입니다. 이는 재료를 기체 상태, 즉 "증기"로 만들어 코팅할 대상물이 들어 있는 제어된 챔버에 주입함으로써 작동합니다. 열과 압력을 포함하는 신중하게 관리되는 공정을 통해 이 증기가 대상물의 표면에서 반응하거나 응축되어 다시 고체로 변환되고 새롭고 고성능의 층을 형성합니다.
증착의 기본 원리는 액체 코팅을 분사하는 것이 아니라 가스로부터 직접 고체 필름을 구축하는 것입니다. 이는 화학 증기를 타겟 표면의 고체 층으로 변환시켜 기존 방법으로는 달성하기 어려운 매우 순수하고 균일한 코팅을 보장합니다.
환경: 완벽한 조건 조성
필요한 정밀도를 달성하기 위해 전체 공정은 고도로 제어되는 환경 내에서 이루어져야 합니다. 이 환경의 각 구성 요소는 최종 필름 품질에 중요한 역할을 합니다.
진공 챔버의 역할
이 공정은 거의 항상 진공 상태의 반응 챔버 내에서 수행됩니다. 진공을 생성하면 최종 코팅을 오염시키고 화학 반응을 방해할 수 있는 원치 않는 공기, 습기 및 기타 입자가 제거됩니다. 이는 증착이 일어날 수 있는 초청정 기반을 제공합니다.
타겟 물체 (기판)
코팅되는 물체는 기판(substrate)이라고 합니다. 이것이 새로운 필름이 구축될 기반입니다. 기판의 재료와 표면 상태는 필름이 얼마나 잘 부착되는지에 대한 중요한 요소입니다.
열의 결정적인 요소
열은 이 공정의 가장 일반적인 형태인 화학 기상 증착(CVD)의 주요 촉매입니다. 챔버와 기판은 특정 반응 온도로 가열되며, 이는 전구체 가스를 분해하고 기판 표면에서 화학 반응을 유도하는 데 필요한 에너지를 제공합니다.
단계별 증착 공정
증착에는 여러 가지 변형이 있지만, 화학적 방법(CVD)은 필름을 구축하기 위해 명확하고 논리적인 일련의 이벤트를 따릅니다.
1단계: 전구체 가스 주입
휘발성 전구체, 즉 쉽게 기체로 변하는 화합물이 진공 챔버에 주입됩니다. 이 전구체는 최종 코팅을 형성할 재료(예: 실리콘, 티타늄, 탄소)의 원자를 포함합니다.
2단계: 화학 반응 활성화
전구체 가스가 뜨거운 기판 위로 흐를 때, 열 에너지는 가스를 분해시키거나 존재하는 다른 가스와 반응하게 만듭니다. 이 화학 반응은 전구체 분자를 분리하여 원하는 원자를 방출합니다.
3단계: 필름 핵 생성 및 성장
새로 방출된 원자는 기판 표면에 흡착되거나 달라붙습니다. 이들은 표면을 따라 확산되어 안정적인 "성장 지점"을 찾고, 그곳에서 기판 및 서로 결합합니다. 이 과정은 지속적으로 반복되어 코팅을 원자층 단위로 쌓아 올립니다.
4단계: 부산물 제거
화학 반응은 종종 원치 않는 기체 부산물을 생성합니다. 이러한 폐기물은 진공 시스템에 의해 챔버 밖으로 지속적으로 배출되어 성장하는 필름을 오염시키는 것을 방지합니다.
트레이드오프 이해하기
증착은 강력하지만 까다로운 기술입니다. 결과물의 품질은 몇 가지 주요 변수의 정확한 제어와 직접적으로 연결되며, 각 변수에는 고유한 트레이드오프가 있습니다.
온도 제어는 타협 불가
대부분의 CVD 공정에 필요한 고온은 화학 반응에 필수적이지만, 기판으로 사용될 수 있는 재료의 종류를 제한하기도 합니다. 녹는점이 낮거나 열에 의해 분해되는 재료는 고온 CVD를 사용하여 코팅될 수 없습니다.
전구체 순도가 필름 품질을 결정
최종 필름의 순도는 이를 생성하는 데 사용된 전구체 가스의 순도만큼만 순수할 수 있습니다. 가스 내의 불순물은 필름에 통합되어 성능을 저하시킬 수 있습니다. 이로 인해 비싼 고순도 화학 물질의 사용이 필요합니다.
균일성과 증착 속도의 균형
복잡한 3차원 물체 전체에 완벽하게 균일한 코팅을 얻으려면 가스 흐름과 온도를 신중하게 관리해야 합니다. 종종 높은 균일성을 보장하려면 증착 속도를 늦춰야 하며, 이는 공정 시간과 비용을 증가시킵니다.
이 공정이 적용되는 방식
매우 순수하고 얇으며 내구성이 뛰어난 필름을 생성하는 능력은 증착을 많은 첨단 산업의 초석 기술로 만듭니다.
- 내마모성 표면 생성에 중점을 두는 경우: 이 공정은 초경질 코팅(예: 질화티타늄)을 절삭 공구, 드릴 및 기계 부품에 적용하여 수명을 극적으로 증가시키는 데 사용됩니다.
- 첨단 전자 제품 제조에 중점을 두는 경우: 증착은 모든 마이크로칩의 트랜지스터와 배선을 형성하는 실리콘, 이산화규소 및 기타 재료의 얇은 층을 만드는 데 절대적으로 필수적입니다.
- 광학 성능 향상에 중점을 두는 경우: 렌즈, 태양광 패널 및 건축용 유리에 얇은 필름을 적용하여 반사 방지, 반사 또는 광 필터링 코팅을 만듭니다.
가스와 열의 제어를 마스터함으로써 증착은 원자 단위부터 재료를 엔지니어링할 수 있게 해줍니다.
요약표:
| 주요 측면 | 설명 |
|---|---|
| 공정 | 진공 챔버에서 가스로부터 직접 고체 필름 구축. |
| 주요 단계 | 전구체 가스 주입, 열 활성화, 핵 생성, 부산물 제거. |
| 주요 방법 | 화학 기상 증착(CVD). |
| 주요 변수 | 온도, 전구체 순도, 가스 흐름 및 압력. |
| 일반적인 응용 분야 | 마이크로칩, 내마모성 공구 코팅, 광학 렌즈, 태양광 패널. |
