열간 등방압착(HIP)은 어떻게 수행되나요? HIP 공정에 대한 완벽 가이드

본질적으로 열간 등방압착(HIP)은 고온과 막대하고 균일한 압력을 결합하여 재료를 고밀도화하고 내부 결함을 제거하는 재료 가공 방법입니다. 부품이나 분말 금속은 먼저 용기 안에 밀봉된 다음 고압 용기 내부에 배치됩니다. 일반적으로 아르곤(Argon)인 불활성 가스가 용기를 가열하는 동안 모든 방향에서 균일한 압력을 가하는 데 사용되어 재료를 단단하고 완전히 밀도가 높은 상태로 응고시킵니다.

HIP의 핵심 개념은 단순한 압착이 아니라 정교한 열처리입니다. 미세한 공극을 닫고 기존의 주조나 단조만으로는 달성할 수 없는 특성을 가진 부품을 만들기 위해 완벽하게 균일한 압력 매체로 불활성 가스를 사용하여 재료를 동시에 가열하고 압착합니다.

단계별 HIP 공정

열간 등방압착이 어떻게 수행되는지 이해하려면 준비 단계부터 최종 고밀도 제품까지 몇 가지 정밀하고 중요한 단계를 거쳐야 합니다.

1단계: 캡슐화 및 밀봉

공정이 시작되기 전에 재료(종종 금속 또는 세라믹 분말)는 "캔(can)"이라고도 불리는 특수 설계된 용기에 담깁니다. 이 캔은 일반적으로 압력 하에서 변형되는 금속이나 유리로 만들어집니다.

이 단계에서 가장 중요한 부분은 탈기(out-gassing)입니다. 용기를 진공 상태로 만들어 모든 공기와 기타 가스를 제거한 다음 기밀 밀봉합니다. 이는 갇힌 가스가 고밀도화 과정에 저항하는 것을 방지합니다.

2단계: HIP 용기에 적재

밀봉된 용기는 열간 등방압착기 챔버 내부에 배치됩니다. 이것은 극심한 온도와 압력을 안전하게 처리하도록 설계된 특수 장비입니다.

3단계: 가압 및 가열

HIP 용기를 밀봉하고 불활성 가스(거의 항상 아르곤)를 챔버에 주입하여 압력을 높입니다. 불활성 가스는 고온에서도 가공 중인 재료와 화학적으로 반응하지 않기 때문에 사용됩니다.

동시에 용기를 가열합니다. 강렬한 열(최대 2000°C)과 극심한 압력(최대 300 MPa 또는 45,000 psi)의 조합이 설정된 기간 동안 가해집니다.

4단계: 냉각 및 감압

재료를 목표 온도와 압력에서 충분한 시간 동안 유지한 후 시스템을 제어된 방식으로 냉각합니다. 냉각되면 챔버에서 가스 압력이 안전하게 방출됩니다.

최종 제품은 완전히 고밀도화된 부품입니다. 외부 캔은 일반적으로 가공 또는 화학적 에칭을 통해 제거되어 완성된 부품이 드러납니다.

작동하는 핵심 원리

HIP의 효과는 가스, 열, 압력이라는 핵심 구성 요소의 시너지 효과에 있습니다. 각 구성 요소는 뚜렷하고 중요한 역할을 수행합니다.

등방압력의 역할

"등방(Isostatic)"이라는 용어는 압력이 균일하고 모든 방향에서 동일하게 가해진다는 것을 의미합니다. 가스는 이를 위한 완벽한 매체인데, 이는 모든 모양에 맞춰지고 부품의 모든 표면에 일관된 압력을 가하기 때문입니다.

이러한 균일성 덕분에 HIP는 부품 모양을 왜곡하지 않습니다. 이는 방향성 단조 또는 압착 방법보다 큰 이점입니다. 단순히 부품을 더 작고 조밀하게 만듭니다.

열과 압력이 모두 필수적인 이유

열은 재료를 부드럽게 하여 미시적 수준에서 더 가소성과 연성을 갖게 하는 역할을 합니다. 이를 통해 재료가 흐르고 변형될 수 있습니다.

압력은 내부 기공, 공극 또는 미세 균열을 물리적으로 붕괴시키고 용접하여 닫는 구동력을 제공합니다. 고온이 없으면 압력만으로는 재료를 완전히 고밀도화하기에 충분하지 않습니다.

상충 관계 이해

강력하지만 열간 등방압착은 특정 고려 사항이 있는 특수 공정입니다.

주요 이점: 탁월한 재료 무결성

HIP의 주요 장점은 100% 이론적 밀도를 달성할 수 있다는 것입니다. 이러한 내부 기공률 제거는 피로 수명, 인성 및 일관성과 같은 기계적 특성을 극적으로 향상시키며, 이는 항공 우주 부품 또는 의료용 임플란트와 같은 고성능 응용 분야에 매우 중요합니다.

주요 이점: 거의 최종 형상 제조

분말 야금의 경우 HIP는 복잡한 "거의 최종 형상(near-net shape)" 부품을 만드는 것을 가능하게 합니다. 이는 최종 가공 필요성을 최소화하여 시간과 비싼 첨단 재료의 낭비를 줄여줍니다.

제한 사항: 비용 및 사이클 시간

HIP 장비는 상당한 자본 투자이며 공정 자체는 시작부터 끝까지 몇 시간이 걸릴 수 있습니다. 이로 인해 기존 제조 방법보다 비용이 많이 들며 성능이 타협할 수 없는 고부가가치 부품에 가장 적합합니다.

목표에 맞는 올바른 선택

열간 등방압착은 보편적인 해결책은 아니지만 최고 수준의 재료 품질을 달성하기 위한 필수적인 도구입니다.

• 최대 밀도와 성능에 중점을 둔다면: HIP는 중요 주조 또는 3D 프린팅 부품의 내부 기공률을 제거하기 위한 결정적인 공정입니다.
• 첨단 분말에서 복잡한 부품 제작에 중점을 둔다면: HIP는 분말을 균일한 특성을 가진 완전 고밀도 부품으로 응고시키는 탁월한 방법입니다.
• 중요 부품의 수명 연장에 중점을 둔다면: 이 공정은 산업용 가스 터빈 블레이드와 같은 부품에서 피로 또는 크리프 손상으로 인해 발생한 내부 공극을 치유하는 데 자주 사용됩니다.

궁극적으로 열간 등방압착은 재료를 절대적인 이론적 한계까지 엔지니어링할 수 있는 강력한 방법을 제공합니다.

요약표:

공정 단계	주요 작업	목적
1. 캡슐화	분말을 진공 상태의 '캔'에 밀봉	고밀도화에 대한 저항을 제거하기 위해 가스 제거
2. 적재	밀봉된 용기를 HIP 용기에 배치	고압, 고온 처리를 위한 준비
3. HIP 사이클	불활성 가스 압력(최대 300 MPa) 및 열(최대 2000°C) 가해짐	공극을 붕괴시키고 재료를 균일하게 고밀도화
4. 하역	제어된 냉각 및 감압	완전히 고밀도화된 부품 안전하게 회수

중요 부품에 대해 최대 밀도와 성능을 달성해야 합니까? HIP 공정은 주조품, 3D 프린팅 부품 및 분말 야금의 내부 기공률을 제거하는 데 필수적입니다. KINTEK은 재료 가공을 위한 첨단 실험실 장비 및 소모품을 전문으로 합니다. 오늘 저희 전문가에게 연락하여 저희 솔루션이 실험실 역량을 어떻게 향상시키고 재료를 이론적 한계까지 엔지니어링하는 데 어떻게 도움이 될 수 있는지 논의해 보십시오.

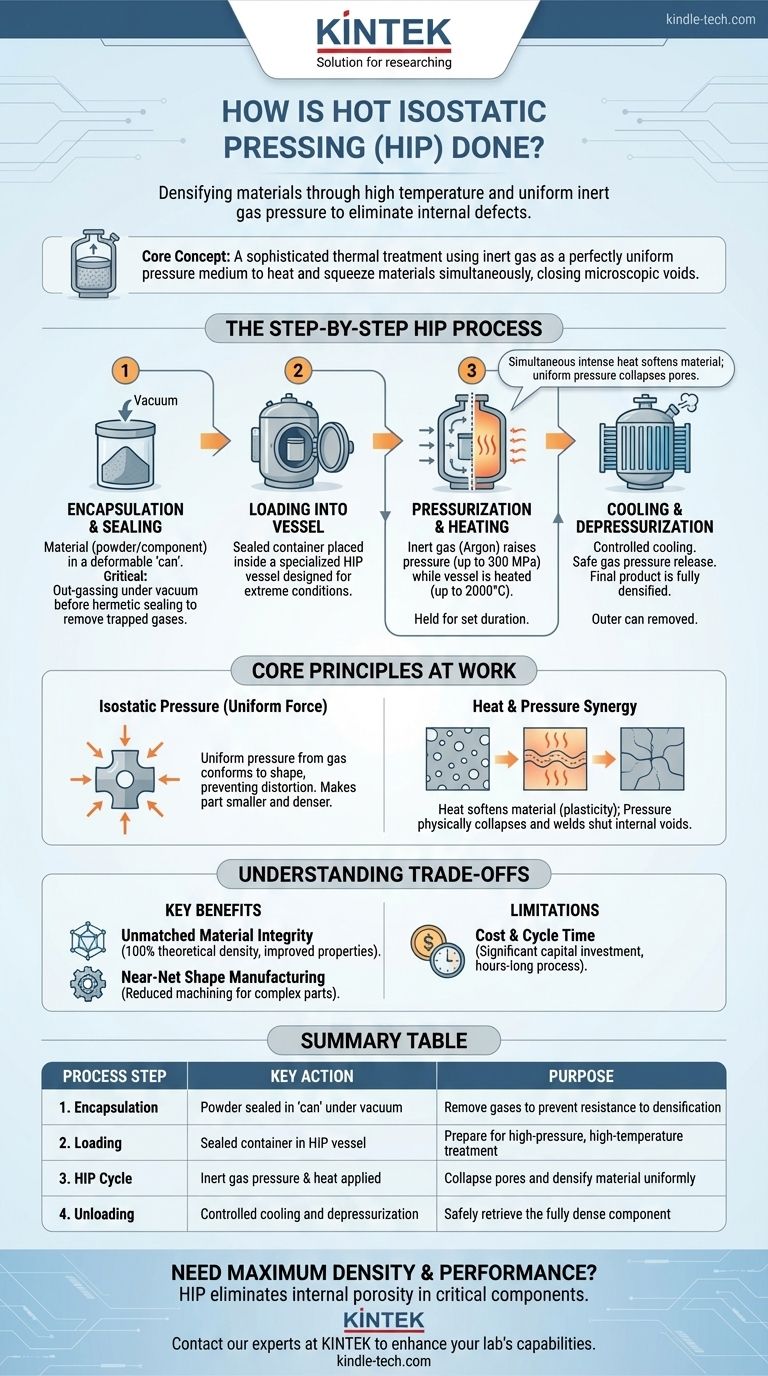

시각적 가이드
