구리 분말 소결에 필요한 시간은 단일 값이 아니라 범위이며, 최고 온도에서 일반적으로 30분에서 몇 시간 사이입니다. 이 지속 시간은 소결 온도, 사용되는 보호 분위기 및 달성해야 하는 최종 밀도에 따라 결정됩니다. 예를 들어, 온도가 높을수록 필요한 시간이 크게 단축됩니다.
소결은 시간, 온도 및 분위기의 균형에 의해 제어되는 공정입니다. 핵심 과제는 구리를 얼마나 오래 가열할 것인가가 아니라, 최종 부품에 필요한 특정 밀도, 강도 및 전기 전도도를 달성하기 위해 이러한 변수를 어떻게 조작할 것인가에 있습니다.
소결 공정 이해하기
소결은 재료의 녹는점 이하의 온도에서 분말 입자를 단단하고 일관된 덩어리로 결합하는 열처리입니다. 1085°C(1984°F)에서 녹는 구리의 경우, 이 공정은 일반적으로 700°C에서 1050°C 사이에서 발생합니다.
모래 상자에 담긴 개별 모래알을 상상해 보세요. 소결은 그 상자를 모래알 표면이 끈적해져 접촉 지점에서 서로 융합될 만큼만 가열하여, 완전히 녹이지 않고도 느슨한 모래를 단일하고 단단한 사암 블록으로 바꾸는 것과 같습니다.
소결 시간을 제어하는 중요 변수
"얼마나 오래?"라는 질문에 대한 답은 전적으로 특정 공정 매개변수에 따라 달라집니다. 이러한 변수를 이해하면 최종 결과에 대한 제어 권한을 갖게 됩니다.
온도: 주요 동인
온도는 가장 큰 영향을 미치는 요소입니다. 더 높은 온도는 더 많은 열 에너지를 제공하여 입자를 결합하는 원자 확산을 가속화합니다.
일반적으로 소결 온도를 높이면 목표 밀도에 도달하는 데 필요한 소결 시간을 상당히 줄일 수 있습니다. 950°C에서 소결하는 데는 몇 시간이 걸릴 수 있지만, 1050°C에서 소결하면 1시간 이내에 유사하거나 더 나은 결과를 얻을 수 있습니다.
시간: 온도에서의 지속 시간
이것은 최고 온도에서의 "유지 시간"입니다. 시간이 길어질수록 확산이 더 완전해져 기공률이 감소하고 부품의 밀도와 강도가 증가합니다.
그러나 시간의 이점은 점차 감소합니다. 가장 중요한 밀도 향상은 종종 처음 30~60분 이내에 발생합니다. 시간을 몇 시간 연장하는 것은 주로 마지막 몇 퍼센트의 기공률을 제거하고 미세 구조를 균일하게 만드는 역할을 합니다.
분위기: 필수 보호 장치
구리는 산소 존재 하에서 가열될 때 쉽게 산화됩니다. 분말 입자 표면의 산화구리 층은 장벽 역할을 하여 입자가 서로 결합하는 것을 완전히 방해합니다.
따라서 구리 소결은 반드시 제어된 분위기에서 수행되어야 합니다.
- 환원 분위기: 질소와 수소의 혼합물(예: 95% N₂ / 5% H₂) 또는 순수 수소가 이상적입니다. 수소는 표면 산화물을 적극적으로 제거하여 깨끗한 입자 간 접촉을 촉진합니다.
- 불활성 분위기: 아르곤 또는 순수 질소 분위기는 추가 산화를 방지할 수 있지만 분말에 있는 기존 산화물을 제거하지는 못합니다.
- 진공: 진공 상태에서 소결하는 것도 산화를 방지하는 데 매우 효과적입니다.
입자 크기 및 모양
시작 분말의 특성은 상당한 역할을 합니다. 표면적 대 부피 비율이 높은 미세 분말은 소결 공정을 구동하는 에너지가 더 많습니다.
더 작고 불규칙한 입자는 동일한 조건에서 더 크고 구형인 입자보다 훨씬 빠르게 결합하고 밀도가 향상되기 시작합니다.
상충 관계 이해하기
소결 사이클을 선택하는 것은 상충되는 요소를 균형 있게 맞추는 작업입니다. 단 하나의 "최고" 방법은 없으며, 특정 응용 분야 및 제약 조건에 가장 적합한 방법만 있을 뿐입니다.
시간 대 온도
더 낮은 온도를 더 오래 사용하거나 더 높은 온도를 더 짧게 사용하여 유사한 최종 밀도를 얻을 수 있습니다. 높은 온도, 짧은 시간 접근 방식은 처리량을 늘리고 부품당 에너지 비용을 절감하기 위해 산업 환경에서 선호되는 경우가 많습니다.
밀도 대 결정립 성장
매우 높은 온도나 극도로 긴 시간으로 최대 밀도를 추구하면 부정적인 부작용인 결정립 성장이 발생할 수 있습니다. 더 작은 결정립이 더 큰 결정립에 의해 소모되면서 재료의 평균 결정립 크기가 증가합니다.
과도한 결정립 성장은 최종 구리 부품의 기계적 강도와 인성을 감소시켜 더 부서지기 쉽게 만들 수 있습니다. 이는 관리해야 할 중요한 상충 관계입니다.
비용 대 성능
분위기 선택은 비용과 효율성 사이의 상충 관계를 포함합니다. 순수 수소는 가장 효과적인 환원제이지만 더 비싸고 질소/수소 혼합물보다 더 엄격한 안전 프로토콜이 필요합니다. 단순한 진공로는 작동 비용이 저렴할 수 있지만 사이클 시간이 더 느릴 수 있습니다.
소결 사이클 설계하기
적절한 소결 시간을 결정하려면 먼저 목표를 정의해야 합니다. 특정 공정을 개발하기 위한 시작점으로 이러한 지침을 사용하십시오.
- 최대 밀도 및 강도 달성이 주요 초점인 경우: 높은 환원 분위기(수소 등)에서 더 높은 온도(950°C~1050°C)와 더 긴 유지 시간(60~180분)을 계획하십시오.
- 다공성 부품(예: 필터 또는 심지) 제작이 주요 초점인 경우: 완전한 밀도 향상 없이 입자 "목 형성"을 촉진하기 위해 더 낮은 온도(750°C~900°C)와 더 짧은 시간(30~60분)을 사용하십시오.
- 높은 처리량을 위해 사이클 시간을 최소화하는 것이 주요 초점인 경우: 필요한 유지 시간을 30분 정도로 줄이기 위해 가마와 부품이 안전하게 견딜 수 있는 가장 높은 온도(1050°C에 근접)를 사용하십시오.
이러한 변수를 의식적으로 제어함으로써 시간 추측에서 벗어나 최종 구리 부품의 정확한 특성을 설계할 수 있습니다.

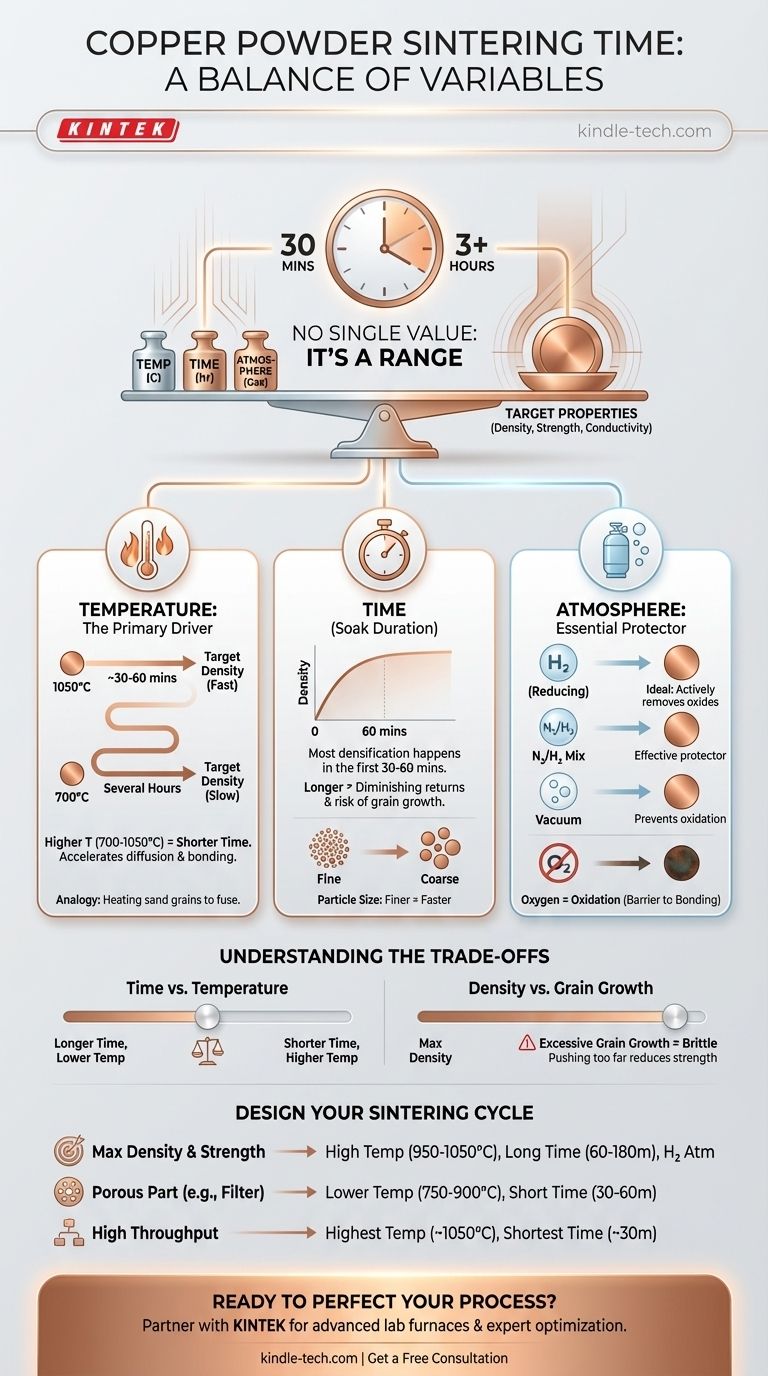

요약표:
| 소결 변수 | 구리의 일반적인 범위 | 시간 및 결과에 미치는 영향 |
|---|---|---|
| 온도 | 700°C - 1050°C | 온도가 높을수록 주어진 밀도에 필요한 시간이 크게 단축됩니다. |
| 시간 (최고 온도에서) | 30분 - 3시간 이상 | 시간이 길어질수록 밀도와 강도가 증가하지만, 이점은 점차 감소합니다. |
| 분위기 | H₂, N₂/H₂ 혼합물, 진공 | 산화 방지에 필수적이며, 환원 분위기(H₂)는 결합을 촉진합니다. |
| 입자 크기 | 미세 ~ 조대 | 미세 분말은 표면적이 더 넓기 때문에 더 빨리 소결됩니다. |
구리 소결 공정 완벽하게 준비되셨습니까?
시간, 온도 및 분위기의 균형을 마스터하는 것이 필요한 정확한 밀도, 강도 및 전도성을 가진 구리 부품을 생산하는 열쇠입니다. KINTEK은 정밀하고 반복 가능한 소결에 필요한 고급 실험실 가마 및 소모품을 제공하는 데 특화되어 있습니다.
당사의 전문가는 올바른 장비를 선택하고 최대 효율성과 성능을 위해 소결 사이클을 최적화하는 데 도움을 드릴 수 있습니다. 오늘 문의하여 특정 응용 분야에 대해 논의하고 KINTEK이 재료 가공 분야의 파트너가 될 수 있는 방법을 알아보십시오.
