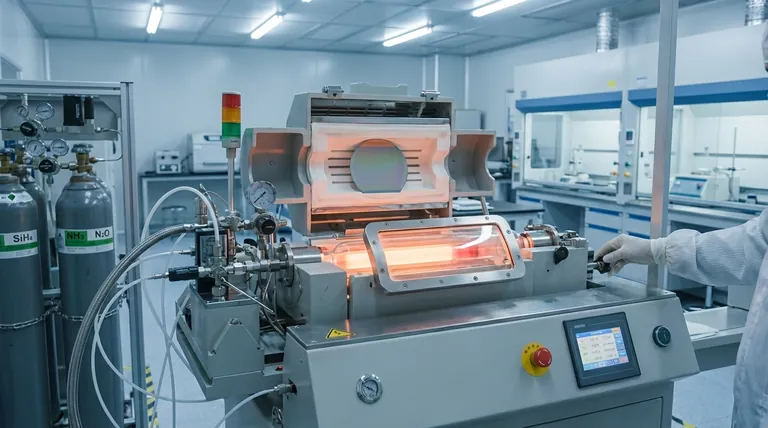

본질적으로, 저압 화학 기상 증착(LPCVD)은 반도체 산업에서 극도로 고순도, 균일하고 등각적인 박막을 증착하는 데 지배적인 기술입니다. 주요 응용 분야에는 트랜지스터 게이트용 폴리실리콘, 절연 및 마스킹용 질화규소, 그리고 현대 집적 회로의 기초 층을 형성하는 다양한 도핑 및 비도핑 산화물 생성이 포함됩니다.
다른 증착 방법도 존재하지만, LPCVD는 막의 품질, 순도 및 균일성이 증착 속도보다 더 중요할 때 선택됩니다. 이는 복잡한 3차원 미세 구조를 균일하게 코팅하는 데 탁월하며, 이는 고성능 전자 장치에서 필수적인 요구 사항입니다.
LPCVD 기술의 원리
그 응용 분야를 이해하려면 "저압"이 왜 그렇게 중요한지 먼저 이해해야 합니다. LPCVD 시스템은 진공 상태에서 작동하며, 이는 가스 분자의 거동을 근본적으로 변화시킵니다.
저압의 역할
시스템 압력을 낮춤으로써 평균 자유 경로(가스 분자가 다른 분자와 충돌하기 전에 이동하는 평균 거리)가 크게 증가합니다.
이는 직접적이고 강력한 결과를 가져옵니다. 즉, 증착 공정이 가스 흐름 역학에 덜 의존하고 표면 화학 반응에 더 많이 의존하게 됩니다. 그 결과, 웨이퍼 전체에 걸쳐 예외적으로 균일하고, 수직 및 수평 표면을 거의 동일한 두께로 코팅하는 등각적인 막이 생성됩니다.
LPCVD 대 다른 증착 방법
LPCVD는 기술적으로 진공 상태에만 존재하는 것이 아닙니다. 다른 방법보다 특정 이유로 선택됩니다.
- 대기압 CVD (APCVD): 증착 속도는 빠르지만, 균일성이 떨어지는 저품질 막을 생성합니다.
- 플라즈마 강화 CVD (PECVD): 훨씬 낮은 온도에서 증착이 가능하지만, 수소 혼입으로 인해 막의 순도와 밀도가 낮아질 수 있습니다.
- 물리 기상 증착 (PVD): 금속 증착에 탁월한 "직선 경로" 기술이지만, 복잡한 지형을 등각적으로 코팅하는 데 어려움이 있습니다.
LPCVD는 고온(표면 반응을 촉진하여 밀도가 높고 순수한 막을 생성)과 저압(타의 추종을 불허하는 균일성 보장)이라는 최적의 지점을 제공합니다.
마이크로 전자 공학의 핵심 응용 분야
반도체 산업은 LPCVD의 주요 사용자이며, 마이크로칩의 핵심 층을 구축하는 데 필수적입니다.
폴리실리콘 (Poly-Si) 증착
이것은 LPCVD의 고전적인 응용 분야입니다. 폴리실리콘 층은 단일 칩에 있는 수백만 개의 트랜지스터에서 게이트 전극 역할을 하도록 증착됩니다. LPCVD가 제공하는 균일성은 모든 트랜지스터가 동일하게 작동하도록 보장하며, 이는 장치 신뢰성에 매우 중요합니다.
질화규소 (Si₃N₄) 증착
질화규소는 단단하고 밀도가 높은 유전체입니다. LPCVD는 칩을 습기와 오염으로부터 보호하는 부동태화 층으로, 다른 층을 패터닝하기 위한 식각 마스크로, 그리고 절연체로 증착하는 데 사용됩니다.
도핑 및 비도핑 산화물 (SiO₂)
LPCVD는 이산화규소 절연층을 만드는 데 사용됩니다. 이 층은 인(PSG) 또는 붕소와 인(BPSG)으로 도핑되어 녹는점을 낮출 수 있으며, 이로 인해 유리가 "리플로우"되어 후속 금속 배선 층을 위한 더 매끄러운 표면을 생성합니다.
텅스텐 (W) 및 기타 금속
LPCVD의 탁월한 등각성은 고종횡비 구조를 채우는 데 이상적입니다. 칩 내에서 서로 다른 금속 배선 층을 연결하는 전도성 "플러그"를 만들기 위해 텅스텐을 증착하는 데 일반적으로 사용됩니다.
절충점 이해
완벽한 기술은 없습니다. LPCVD는 알려진 한계에도 불구하고 특정 응용 분야에 대한 이점이 너무 크기 때문에 선택됩니다.
고온 요구 사항
일반적인 LPCVD 공정은 550°C에서 900°C 사이에서 실행됩니다. 이 고온은 알루미늄 인터커넥트와 같은 웨이퍼의 다른 구성 요소를 손상시킬 수 있습니다. 이러한 이유로 LPCVD는 주로 첫 번째 금속 층이 패터닝되기 전에 증착되는 막에 사용됩니다.
느린 증착 속도
APCVD와 같은 방법에 비해 LPCVD는 상당히 느립니다. 그러나 이는 대량의 웨이퍼(종종 퍼니스 튜브에서 한 번에 100~200개)를 처리하는 능력으로 상쇄되어, 대량 생산에서 웨이퍼당 비용이 매우 경쟁력이 있습니다.
전구체 및 안전 문제
LPCVD에 사용되는 화학 가스(예: 실란, 디클로로실란, 암모니아)는 종종 독성이 강하거나, 자발적으로 공기 중에서 발화하거나, 부식성이 있습니다. 이는 정교하고 값비싼 가스 처리 및 안전 시스템을 필요로 합니다.
귀하의 응용 분야에 적합한 선택
증착 방법을 선택하려면 공정 기능과 주요 목표를 일치시켜야 합니다.
- 최고의 막 품질과 등각성이 주요 초점이라면: LPCVD는 반도체 및 MEMS의 중요한 유전체, 폴리실리콘 및 등각 금속 층에 대한 우수한 선택입니다.
- 주요 층의 대량 생산이 주요 초점이라면: LPCVD 퍼니스의 배치 처리 능력은 단일 웨이퍼 PECVD 또는 PVD 시스템보다 비용 효율적입니다.
- 온도에 민감한 기판에 증착하는 것이 주요 초점이라면: 일부 막 품질을 희생하더라도 PECVD 또는 PVD와 같은 저온 공정을 사용해야 합니다.
궁극적으로 LPCVD가 특정 분야에서 지배적인 위치를 차지하는 것은 공정 순도와 정밀도가 속도보다 의도적으로 선택되는 엔지니어링 절충점의 명확한 교훈입니다.
요약표:
| 응용 분야 | 증착 재료 | 주요 기능 |
|---|---|---|
| 트랜지스터 게이트 | 폴리실리콘 (Poly-Si) | 트랜지스터용 게이트 전극 형성 |
| 절연 및 마스킹 | 질화규소 (Si₃N₄) | 부동태화 제공 및 식각 마스크 역할 |
| 절연층 | 도핑/비도핑 산화물 (SiO₂) | 배선을 위한 매끄러운 절연층 생성 |
| 전도성 플러그 | 텅스텐 (W) | 인터커넥트를 위한 고종횡비 구조 채움 |
반도체 또는 MEMS 프로젝트에 고순도, 균일한 박막이 필요하신가요? KINTEK은 실험실 장비 및 소모품을 전문으로 하며, 폴리실리콘 게이트 및 질화규소 절연과 같은 중요한 응용 분야를 위한 신뢰할 수 있는 LPCVD 솔루션을 제공합니다. 당사의 전문 지식은 귀하의 연구에 필요한 막 품질과 등각성을 보장합니다. 지금 문의하세요 귀하의 특정 증착 요구 사항에 대해 논의해 보세요!

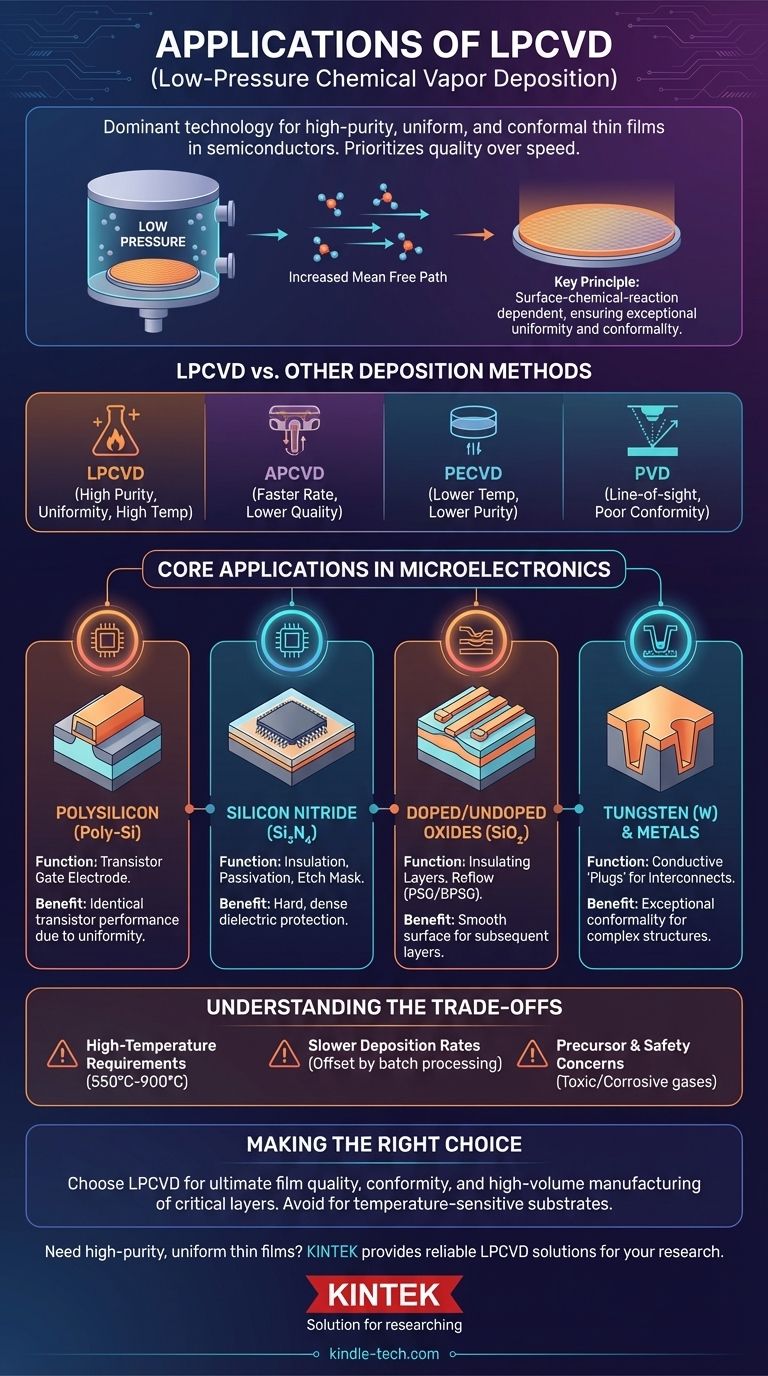

시각적 가이드
