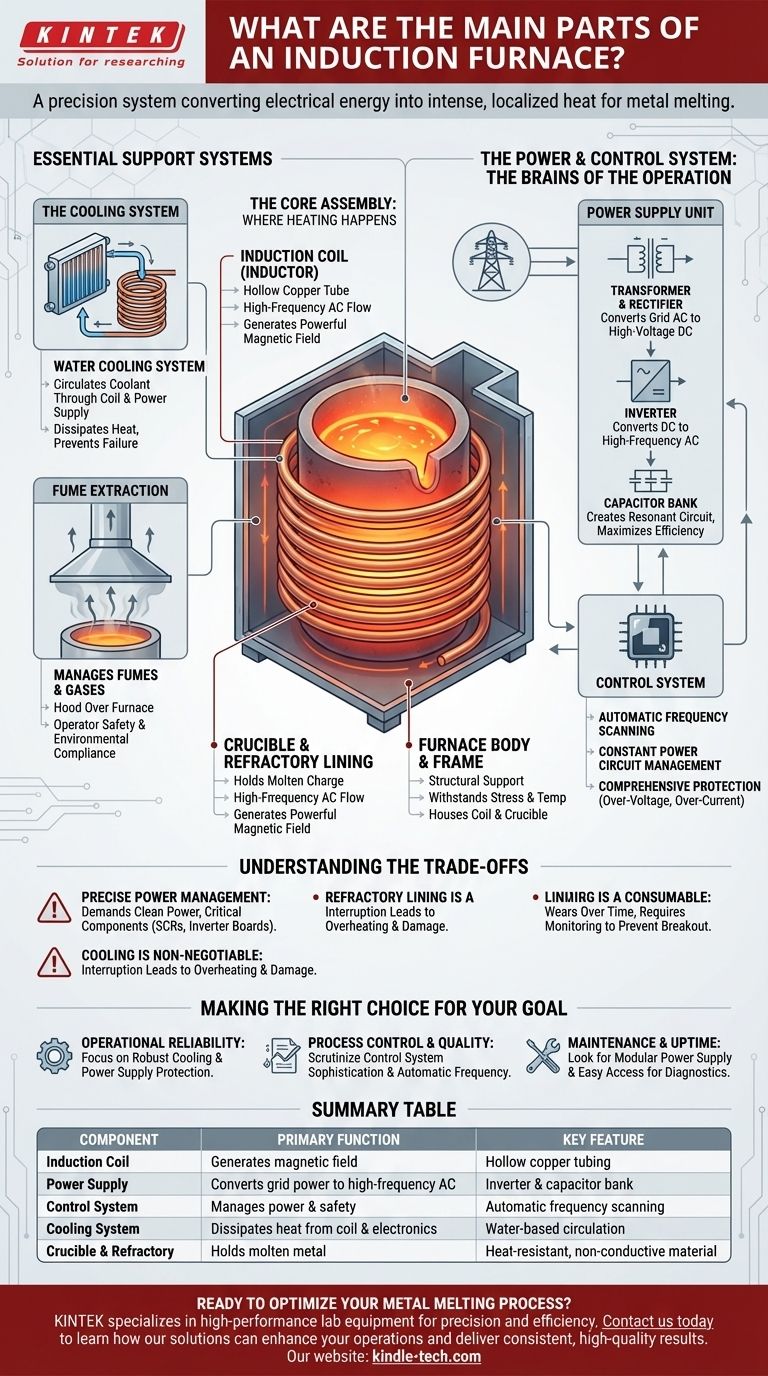

모든 유도 용해로의 중심에는 전기 에너지를 강렬하고 국소적인 열로 변환하도록 설계된 핵심 구성 요소 세트가 있습니다. 주요 부품은 유도 코일과 도가니를 수용하는 용해로 본체, 특수 전원 공급 장치, 정밀 제어 시스템 및 필수 냉각 시스템입니다. 이러한 구성 요소들은 함께 강력한 자기장을 생성하여 전도성 재료를 내부에서부터 가열합니다.
유도 용해로는 단순한 히터가 아닙니다. 정밀하게 제어되는 시스템입니다. 그 진정한 기능은 전원 공급 장치, 제어 시스템 및 유도 코일이 조화롭게 작동하여 용해될 재료 내부에 강렬한 전류를 유도하는 강력하고 교류하는 자기장을 생성하는 방식에 있습니다.
핵심 어셈블리: 가열이 일어나는 곳
용해로 어셈블리는 용해 공정이 일어나는 물리적 구조입니다. 극한의 온도와 강력한 자기력을 견디면서 용융된 재료를 안전하게 담을 수 있도록 설계되었습니다.
유도 코일 (인덕터)
유도 코일은 주요 활성 구성 요소입니다. 고주파 교류 전류가 흐르는 속이 빈 구리 튜브를 코일 형태로 감은 것입니다.
이 전류는 코일 중앙에 강력하고 빠르게 교차하는 자기장을 생성하며, 이는 전체 유도 가열 공정의 구동력입니다.
도가니 및 내화물 라이닝
도가니는 금속 장입물을 담는 용기입니다. 유도 코일 내부에 위치하지만 코일에 닿지는 않습니다.
도가니는 열에 매우 강하고 내화성 재료로 만들어지며 비전도성이어서 자기장에 의해 가열되는 것을 방지합니다. 재료의 선택은 용해되는 금속에 따라 달라집니다.
용해로 본체 및 프레임
용해로 본체는 유도 코일과 도가니를 지지하는 구조용 강철 프레임워크입니다. 지속적인 작동 중 발생하는 기계적 응력과 고온을 견디도록 설계되었습니다.
전원 및 제어 시스템: 작동의 두뇌
이것은 용해로에서 가장 복잡한 부분입니다. 표준 유틸리티 전원을 받아 유도 코일에 필요한 고주파, 고전류 전원으로 변환하며, 동시에 정밀한 제어와 안전을 제공합니다.
전원 공급 장치
전원 공급 장치는 단순히 코일에 전기를 통과시키는 것이 아닙니다. 근본적으로 전원을 변환합니다. 주요 단계는 다음과 같습니다.
- 변압기 및 정류기: 그리드에서 들어오는 AC 전원을 고전압 DC 전원으로 변환합니다.
- 인버터: DC 전원을 받아 훨씬 더 높고 정밀하게 제어되는 주파수의 AC로 다시 변환합니다.
- 커패시터 뱅크: 인버터와 함께 작동하여 공진 회로를 생성하고 유도 코일로의 전력 전달 효율을 극대화합니다.
제어 시스템
제어 시스템은 용해로의 신경 중추이며, 종종 통합 회로가 있는 메인 제어 보드로 관리됩니다. 안정적이고 효율적이며 안전한 작동을 보장합니다.
그 임무에는 최적의 작동 지점을 찾기 위한 자동 주파수 스캔, 금속이 녹으면서 전압과 전류를 조정하는 정전력 회로 관리, 과전압 또는 과전류 결함에 대한 포괄적인 보호 제공이 포함됩니다.
필수 지원 시스템
유도 용해로가 안정적이고 안전하게 기능하려면 폐열 및 운영 물류를 관리하는 중요한 보조 시스템에 의존해야 합니다.
냉각 시스템
전원 공급 장치와 유도 코일을 통해 흐르는 막대한 전기 전류는 상당한 열을 발생시킵니다. 강력한 수냉식 시스템이 필수적입니다.
이 시스템은 속이 빈 구리 유도 코일과 전원 공급 장치 캐비닛 내부로 냉각수를 순환시켜 열을 방출하고 구성 요소의 치명적인 고장을 방지합니다.
흄 추출
용해 공정에서 발생하는 흄과 가스는 안전하게 관리되어야 합니다. 종종 용해로 위에 위치한 후드 형태의 흄 추출 시스템은 작업자 안전 및 환경 규정 준수를 위한 중요한 구성 요소입니다.
상충 관계 이해
유도 용해로는 매우 효율적이지만, 이해해야 할 특정 작동 요구 사항이 있는 까다로운 시스템입니다.
정밀한 전력 관리가 필요한 이유
용해로의 높은 효율성은 전적으로 정교한 전력 전자 장치에 달려 있습니다. 이러한 시스템은 깨끗한 전원을 필요로 하며, 실리콘 제어 정류기 및 인버터 보드와 같은 구성 요소가 작동에 중요하므로 유지 관리가 필요합니다.
냉각은 타협할 수 없습니다
냉각 시스템의 효율성은 용해로의 신뢰성과 수명과 직접적으로 연결됩니다. 냉각 용량의 중단이나 감소는 코일이나 전원 공급 장치의 과열 및 심각한 손상으로 빠르게 이어질 수 있습니다.
내화물 라이닝은 소모품입니다
도가니의 내화물 라이닝은 극심한 열적 및 화학적 스트레스에 노출됩니다. 시간이 지남에 따라 마모되는 소모품이므로 위험한 금속 누출을 방지하기 위해 정기적으로 모니터링하고 교체해야 합니다.
목표에 맞는 올바른 선택
유도 용해로를 평가하거나 작동할 때 이러한 부품들의 상호 작용을 이해하는 것이 핵심입니다.
- 운영 신뢰성이 주요 초점인 경우: 냉각 시스템의 설계와 전원 공급 장치의 보호 회로의 포괄성에 세심한 주의를 기울이십시오.
- 공정 제어 및 품질이 주요 초점인 경우: 제어 시스템의 정교함, 특히 정전력을 유지하고 주파수를 자동으로 조정하는 능력을 면밀히 조사하십시오.
- 유지 보수 및 가동 시간이 주요 초점인 경우: 진단 및 수리를 위해 구성 요소에 쉽게 접근할 수 있는 모듈식 전원 공급 장치 캐비닛을 찾으십시오.
이러한 핵심 구성 요소들이 통합 시스템으로 어떻게 기능하는지 이해함으로써, 귀하의 응용 분야에 적합한 유도 용해로를 효과적으로 운영, 유지 보수 및 지정할 수 있습니다.
요약표:
| 구성 요소 | 주요 기능 | 주요 특징 |
|---|---|---|
| 유도 코일 | 자기장 생성 | 속이 빈 구리 튜브 |
| 전원 공급 장치 | 그리드 전원을 고주파 AC로 변환 | 인버터 및 커패시터 뱅크 |
| 제어 시스템 | 전원 및 안전 관리 | 자동 주파수 스캔 |
| 냉각 시스템 | 코일 및 전자 장치의 열 방출 | 수냉식 순환 |
| 도가니 및 내화물 | 용융 금속 보관 | 내열성, 비전도성 재료 |
