요약하자면, 화학 기상 증착(CVD)의 주요 제어 가능한 매개변수는 전구체 가스의 유량, 시스템 온도, 챔버 압력 및 기판의 특성입니다. 이러한 변수는 표면에 고체 필름을 형성하는 화학 반응을 제어하기 위해 조정되며, 최종 재료의 두께, 품질 및 특성에 직접적인 영향을 미칩니다.
CVD 매개변수를 제어하는 목표는 두 가지 상반되는 현상, 즉 반응 가스가 표면으로 운반되는 속도(물질 전달)와 해당 표면에서 반응하는 속도(반응 역학) 사이의 정밀한 균형을 맞추는 것입니다. 이 균형을 마스터하는 것이 원하는 특성을 가진 필름을 엔지니어링하는 핵심입니다.
CVD 제어의 핵심 매개변수
각 매개변수가 증착 공정에 미치는 영향을 이해하면 단순히 CVD를 수행하는 것을 넘어 재료를 진정으로 엔지니어링할 수 있습니다. 이 과정은 일반적으로 반응물을 도입하고, 활성화하고, 기판에서 반응하도록 허용하고, 부산물을 제거하는 것을 포함합니다. 각 매개변수는 이러한 단계 중 하나 이상을 조정하는 레버입니다.
전구체 가스: 구성 요소
전구체 가스는 최종 필름의 화학적 구성 요소입니다. 하나 이상의 반응물과 종종 운반 가스로 구성됩니다.
가스의 조성은 성장시킬 수 있는 재료를 결정합니다. 예를 들어, 질화규소(Si₃N₄)를 성장시키려면 실란(SiH₄)과 암모니아(NH₃)를 전구체로 사용할 수 있습니다.
가스 유량은 챔버 내 반응물의 농도를 결정합니다. 유량이 높을수록 기판으로의 재료 공급이 증가하여 증착 속도가 빨라질 수 있습니다.
마지막으로, 다른 전구체 가스 간의 비율이 중요합니다. 다이아몬드 CVD에서는 수소 대 메탄 비율이 99:1인 경우가 일반적입니다. 과도한 수소는 저품질의 비다이아몬드 탄소를 선택적으로 에칭하여 최종 다이아몬드 필름의 순도를 극적으로 향상시킵니다.
온도: 반응의 원동력
온도는 화학 반응을 시작하는 데 필요한 활성화 에너지를 제공하므로 열 CVD에서 가장 중요한 매개변수라고 할 수 있습니다.
기판 온도는 표면 반응 속도를 직접 제어합니다. 온도가 낮으면 반응이 느려지는데, 이를 반응 제한 영역이라고 합니다. 이 경우 종종 매우 균일하고 고품질의 필름이 생성됩니다. 온도가 증가하면 반응 속도가 급격히 빨라집니다.
챔버 온도도 요인이 될 수 있습니다. 챔버 내 가스가 기판에 도달하기 전에 너무 뜨거워지면 가스상에서 원치 않는 반응이 발생하여 필름에 떨어져 오염시킬 수 있는 입자를 생성할 수 있습니다.
시스템 압력: 환경 제어
반응 챔버 내부의 압력은 가스 분자의 거동과 이동을 제어합니다.
압력을 낮추면 가스 분자의 평균 자유 경로, 즉 다른 분자와 충돌하기 전에 이동하는 평균 거리가 증가합니다. 저압 CVD(LPCVD)에서는 이 더 긴 경로로 인해 반응물이 더 멀리 이동하고 복잡한 3차원 표면을 더 균일하게 코팅할 수 있습니다.
반대로, 고압(예: 대기압 CVD 또는 APCVD)은 평균 자유 경로를 단축시키고 기판 근처의 반응물 농도를 높입니다. 이는 매우 빠른 성장 속도를 가능하게 하지만, 복잡한 형상에서는 종종 균일성이 떨어집니다.
기판: 성장의 기반
기판은 수동적인 관찰자가 아니라 CVD 공정의 능동적인 참여자입니다.
재료 선택이 기본입니다. 기판은 공정 온도를 견딜 수 있어야 하며, 원하는 반응의 촉매 역할을 할 수도 있습니다.
기판의 결정학적 방향은 템플릿 역할을 할 수 있습니다. 에피택시라고 불리는 공정에서 증착된 필름은 기판과 동일한 결정 구조를 가질 수 있으며, 이는 고도로 정렬된 단결정 층으로 이어집니다.
표면 준비는 고품질 성장을 위해 필수적입니다. 오염 물질을 제거하기 위해 표면을 꼼꼼하게 세척해야 합니다. 때로는 필름 성장을 촉진하는 핵 생성 부위를 만들기 위해 의도적으로 "씨앗을 뿌리기도" 합니다(예: 다이아몬드 분말로 연마).
에너지원: 활성화 방법
반응하려면 전구체 가스가 더 반응성이 높은 종 또는 라디칼로 분해되어야 합니다. 활성화 방법은 CVD 공정의 유형을 정의합니다.
열 CVD에서는 고온이 유일한 에너지원입니다. 플라즈마 강화 CVD(PECVD)에서는 전기장이 플라즈마를 생성하여 가스를 분해합니다. 이를 통해 훨씬 낮은 온도에서 증착이 가능하므로 폴리머와 같은 온도에 민감한 기판에 적합합니다. 다른 방법으로는 열 필라멘트 또는 레이저를 사용하여 활성화 에너지를 제공하는 것이 있습니다.
절충점 이해: 성장 속도 대 필름 품질
CVD 최적화의 핵심 과제는 증착 속도와 필름 품질 간의 절충점을 관리하는 것입니다. 이 공정은 온도에 따라 제어되는 두 가지 주요 영역 중 하나에서 작동합니다.
표면 반응 제한 영역
낮은 온도에서는 증착 속도가 기판 표면에서 화학 반응이 일어날 수 있는 속도에 의해 제한됩니다. 충분한 반응물이 있지만, 반응물이 빠르게 반응할 열 에너지가 부족합니다.
- 결과: 성장 속도는 느리지만, 일반적으로 더 높은 품질, 더 균일하고 결정성이 높은 필름이 생성됩니다.
물질 전달 제한 영역
고온에서는 표면 반응이 극도로 빨라집니다. 병목 현상은 더 이상 반응 자체가 아니라 신선한 반응물 분자가 가스를 통해 기판 표면으로 운반될 수 있는 속도입니다.
- 결과: 매우 빠른 성장이 가능하지만, 필름 품질이 저하될 수 있습니다. 빠른 확산 제어 성장은 낮은 밀도, 불량한 균일성 및 비정질(비결정성) 구조로 이어질 수 있습니다.
목표에 따른 매개변수 최적화
매개변수 선택은 최종 필름의 원하는 특성에 전적으로 좌우되어야 합니다.
- 최대한 높은 필름 품질(예: 반도체 에피택시)이 주요 목표인 경우: 표면 반응 제한 영역에서 낮은 온도와 제어된 낮은 전구체 유량으로 작동하여 정렬되고 균일한 성장을 보장합니다.
- 최대한 빠른 증착 속도(예: 두꺼운 보호 코팅)가 주요 목표인 경우: 고온 및 높은 가스 유량을 사용하여 물질 전달 제한 영역에서 작동하며, 구조적 완벽성에서 잠재적인 절충을 감수합니다.
- 온도에 민감한 기판(예: 플라스틱 또는 폴리머)에 증착하는 것이 주요 목표인 경우: PECVD와 같은 비열 활성화 방법을 사용하여 훨씬 낮은 기판 온도에서 증착이 가능하도록 합니다.
이러한 매개변수를 기본 물리 및 화학을 제어하는 레버로 이해함으로써 특정 요구 사항을 충족하도록 재료를 효과적으로 엔지니어링할 수 있습니다.

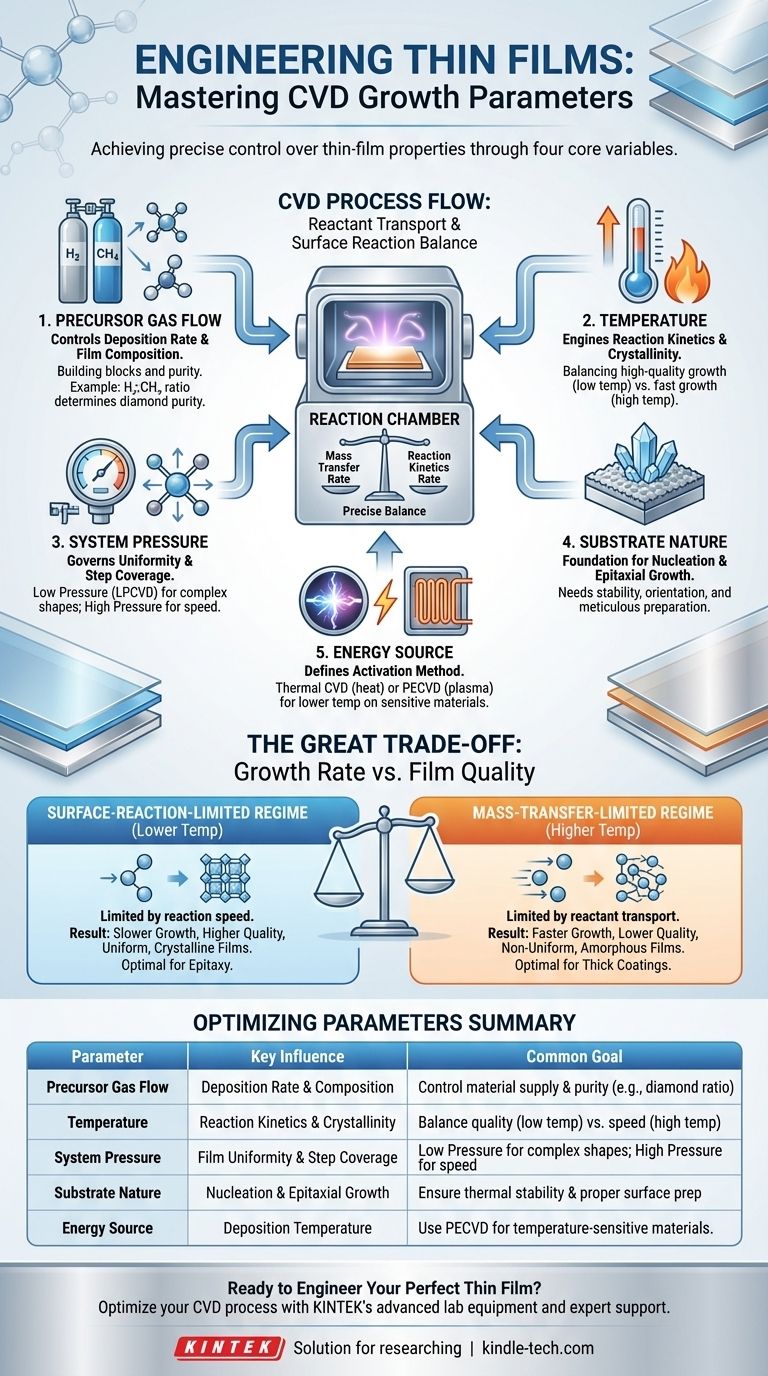

요약표:
| 매개변수 | 주요 영향 | 일반적인 목표 |
|---|---|---|
| 전구체 가스 흐름 | 증착 속도 및 필름 조성 | 재료 공급 및 순도 제어 (예: 다이아몬드용 H₂:CH₄ 비율). |
| 온도 | 반응 역학 및 결정성 | 고품질 성장 (저온) 대 빠른 성장 (고온) 균형. |
| 시스템 압력 | 필름 균일성 및 스텝 커버리지 | 복잡한 형상에는 저압 (LPCVD); 속도에는 고압. |
| 기판 특성 | 핵 생성 및 에피택시 성장 | 열 안정성 및 적절한 표면 준비 보장. |
| 에너지원 | 증착 온도 | 온도에 민감한 재료에는 플라즈마 강화 CVD (PECVD) 사용. |
