화학 기상 증착(CVD) 시스템은 본질적으로 화학 전구체로부터 고순도 박막 재료를 구축하도록 설계된 정교한 모듈 어셈블리입니다. 주요 하드웨어 구성 요소에는 가스 공급 시스템, 반응 챔버, 반응을 유도하는 에너지원, 환경을 제어하는 진공 시스템, 전체 프로세스를 관리하는 제어 시스템이 포함됩니다. 이러한 부품들은 기판 표면에 고체 재료를 증착하는 화학 반응을 촉진하기 위해 함께 작동합니다.
CVD 시스템은 단순히 하드웨어의 집합체가 아니라 정밀하게 제어되는 화학 환경입니다. 핵심 구성 요소들은 함께 작동하여 반응성 가스(전구체)를 도입하고, 이를 분해하기 위해 에너지를 가하며, 원자 규모의 정밀도로 대상 표면에 새로운 고체 층을 증착할 수 있도록 합니다.
CVD의 주요 기능 시스템
CVD 시스템의 물리적 부품은 세 가지 주요 기능 영역으로 그룹화할 수 있습니다. 즉, 원료를 도입하는 시스템, 반응이 일어나는 환경, 그리고 전체 프로세스를 제어하고 지원하는 시스템입니다.
가스 공급 시스템: 원료 공급
이 과정은 최종 필름의 화학적 구성 요소인 전구체 가스로 시작됩니다.
가스 공급 시스템은 이러한 가스를 정밀하게 측정하여 반응 챔버로 운반하는 역할을 합니다. 이는 단순한 배관 그 이상입니다. 서로 다른 가스의 정확한 비율을 유지하는 질량 유량 제어기(MFC)가 포함되어 있으며, 이는 최종 필름의 화학적 조성과 품질에 매우 중요합니다.
반응 챔버: 증착의 핵심
이것은 박막이 실제로 형성되는 중심 구성 요소입니다.
반응 챔버는 고도로 제어된 조건에서 화학 반응을 포함하도록 설계된 밀폐된 용기입니다. 챔버 내부에는 기판(코팅될 재료)이 놓이는 서셉터 또는 스테이지라고 불리는 홀더가 있습니다.
이 시스템의 중요한 부분은 에너지원입니다. 이것은 전구체 가스를 분해하고 증착을 시작하는 데 필요한 활성화 에너지를 제공합니다. 사용되는 에너지원의 유형은 종종 열 CVD용 저항 가열 또는 플라즈마 강화 CVD(PECVD)용 플라즈마와 같이 특정 유형의 CVD를 정의합니다.
마지막으로, 열 관리 시스템은 기판을 특정 온도로 가열하는 역할을 합니다. 기판 온도는 증착 속도와 결과 필름의 구조적 특성에 직접적인 영향을 미치는 중요한 변수입니다.
제어 및 지원 시스템: 정밀도 보장
이러한 보조 시스템은 CVD 프로세스를 안정적이고 반복 가능하게 만듭니다.
일반적으로 하나 이상의 펌프로 구성된 진공 시스템은 두 가지 목적을 수행합니다. 먼저 챔버에서 모든 대기 가스와 오염 물질을 제거하여 순수한 환경을 만듭니다. 그런 다음 챔버를 특정 낮은 압력으로 유지하여 가스 분자가 이동하고 반응하는 방식에 영향을 미칩니다.
공정 제어 시스템은 전체 작업의 두뇌 역할을 합니다. 이 자동화된 시스템은 가스 유량, 챔버 압력, 기판 온도와 같은 모든 중요한 매개변수를 모니터링하고 조정하여 공정이 처음부터 끝까지 의도한 대로 정확하게 실행되도록 합니다.
배기 가스 처리 시스템은 미반응 전구체 가스와 화학 부산물을 안전하게 처리하여 방출되기 전에 중화합니다.
절충점 이해
이러한 구성 요소의 선택 및 구성은 임의적이지 않습니다. 이는 공정 능력, 비용 및 재료 호환성 간의 중요한 절충점을 나타냅니다.
에너지원의 영향
가장 중요한 절충점은 종종 에너지원과 관련됩니다. 열 CVD 시스템은 더 간단하고 매우 순수한 필름을 생산할 수 있지만, 플라스틱이나 특정 전자 부품과 같은 민감한 기판을 손상시키거나 변형시킬 수 있는 매우 높은 온도(종종 600°C 이상)를 필요로 합니다.
반대로, PECVD는 전기장을 사용하여 플라즈마를 생성하며, 이는 훨씬 낮은 온도(200-400°C)에서 전구체를 분해하는 에너지를 제공합니다. 이로 인해 현대 전자 제품에 매우 다용도로 사용될 수 있지만, 장비는 더 복잡하고 비쌉니다.
균일성 및 규모의 과제
CVD는 비가시선 특성으로 인해 복잡한 형상을 코팅하는 데 탁월하지만, 완벽하게 균일한 필름 두께를 달성하는 것은 중요한 엔지니어링 과제입니다. 반응 챔버의 설계, 가스 유동 역학 및 전체 기판에 걸친 온도 일관성은 모두 중요한 요소입니다.
높은 제조 수율을 위해 공정을 확장하려면 모든 부품이 동일하게 코팅되도록 이러한 변수에 대한 훨씬 더 정교한 수준의 제어가 필요합니다.
목표에 맞는 올바른 선택
이상적인 CVD 설정은 증착하는 재료와 코팅하는 기판에 전적으로 달려 있습니다.
- 주요 초점이 온도에 민감한 재료에 증착하는 경우: 기판 손상을 방지하기 위해 플라즈마 기반 에너지원(PECVD)을 사용하는 시스템이 필수적인 선택입니다.
- 주요 초점이 낮은 장비 비용으로 최고의 필름 순도를 달성하는 경우: 기판이 열을 견딜 수 있다면 기존의 열 CVD 시스템으로도 충분합니다.
- 주요 초점이 복잡한 3차원 형상을 코팅하는 경우: 모든 CVD 공정의 비가시선 특성은 주요 이점이지만, 균일한 가스 흐름을 위해 잘 설계된 반응 챔버를 우선시해야 합니다.
이러한 핵심 구성 요소가 어떻게 상호 작용하는지 이해함으로써 특정 재료 및 성능 목표를 달성하기 위해 화학 반응을 효과적으로 제어할 수 있습니다.
요약표:
| 시스템 구성 요소 | 주요 기능 | 주요 부품 |
|---|---|---|
| 가스 공급 시스템 | 전구체 가스 공급 및 측정 | 전구체 가스, 질량 유량 제어기(MFC) |
| 반응 챔버 | 증착 반응 포함 | 챔버 본체, 기판 홀더(서셉터), 에너지원 |
| 에너지원 | 반응을 위한 활성화 에너지 제공 | 저항 히터(열 CVD), 플라즈마(PECVD) |
| 진공 시스템 | 챔버 환경 및 압력 제어 | 진공 펌프, 압력 게이지 |
| 제어 시스템 | 반복성을 위한 공정 매개변수 관리 | 온도, 압력, 가스 유량 자동 제어기 |
| 배기 시스템 | 부산물 및 미사용 가스 안전 처리 | 스크러버, 중화 장치 |
이상적인 CVD 공정을 구축할 준비가 되셨습니까?
구성 요소를 이해하는 것이 첫 번째 단계입니다. 특정 재료 및 기판에 적합한 시스템을 구현하는 것이 다음 단계입니다. KINTEK은 실험실 장비 및 소모품을 전문으로 하며, 실험실에 필요한 정밀한 CVD 솔루션을 제공합니다.
고순도 필름이 필요하든 민감한 재료에 대한 저온 증착이 필요하든, 열 시스템과 플라즈마 강화 시스템 간의 절충점을 탐색하여 목표를 달성할 수 있도록 도와드립니다.
신뢰할 수 있는 고성능 장비로 박막 연구 및 생산을 지원하는 방법에 대해 논의하려면 지금 전문가에게 문의하십시오.

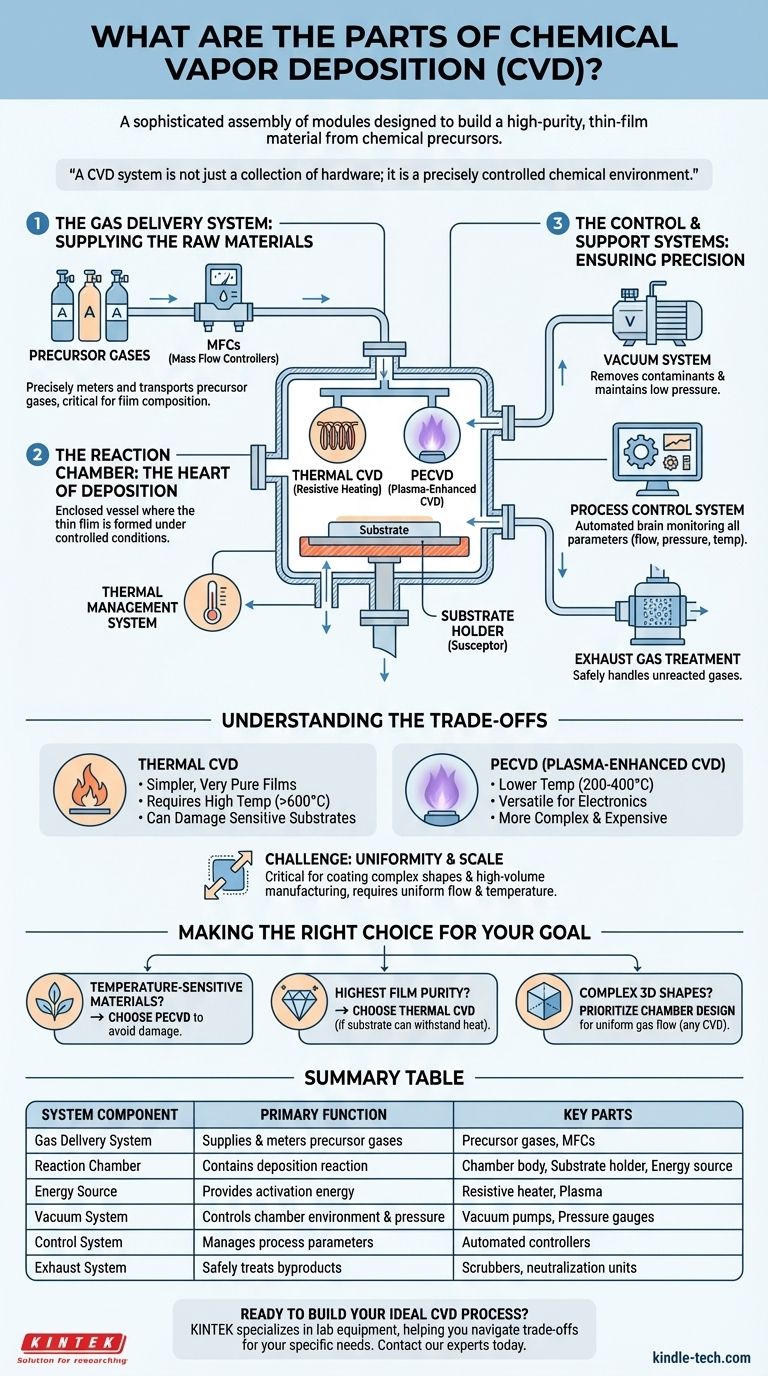

시각적 가이드
