열 증발 공정에서 소스 재료를 가열하는 가장 일반적인 두 가지 방법은 저항 가열(Resistive Heating)과 전자 빔(E-Beam) 증발입니다. 저항 가열은 전구의 필라멘처럼 작동하여 재료에 전류를 흘려 열을 발생시킵니다. 반면에 전자 빔 증발은 고에너지 전자의 집중된 빔을 사용하여 소스 재료를 직접 때려 증발시킵니다.
이러한 가열 방식의 선택은 박막 증착에서 기본적인 결정 사항입니다. 이는 저항 가열의 단순성과 저렴한 비용과 전자 빔 증발이 제공하는 더 높은 순도, 제어 및 재료 다용성 사이의 직접적인 상충 관계를 나타냅니다.
방법 1: 저항열 증발
저항 가열은 고체 소스 재료를 진공 챔버 내에서 증기로 만드는 가장 간단한 방법입니다.
작동 원리
이 기술은 줄 발열(Joule heating)에 의존합니다. 높은 전기 전류가 텅스텐과 같은 내화성 금속으로 만들어진 종종 "보트(boat)" 또는 "필라멘트"라고 불리는 전도성, 고저항 요소에 통과됩니다.
증착할 소스 재료(예: 금, 크롬)는 이 가열 요소와 직접 접촉하게 됩니다. 요소가 가열됨에 따라 열 에너지를 소스에 전달하여 녹고 결국 기체 상태로 증발하게 됩니다.
주요 특징
저항 증발의 주요 장점은 단순성과 저렴한 비용입니다. 전원 공급 장치와 하드웨어는 비교적 간단하여 많은 연구 및 소규모 생산 환경에서 접근하기 쉬운 방법입니다.
알루미늄(Al), 금(Au), 크롬(Cr), 게르마늄(Ge)과 같이 비교적 낮은 융점 및 증발점을 가진 재료에 매우 효과적입니다.
방법 2: 전자 빔(E-Beam) 증발
E-빔 증발은 훨씬 더 광범위한 재료를 처리할 수 있는 더 복잡하고 강력한 기술입니다.
작동 원리
E-빔 시스템에서 필라멘은 전자를 방출하고 이 전자는 높은 전압 전위에 의해 가속되어 빔을 형성합니다. 자기장이 사용되어 이 고에너지 전자 빔을 정밀하게 조향하고 수냉식 도가니에 고정된 소스 재료에 집중시킵니다.
전자의 강렬한 운동 에너지는 충돌 시 소스 재료로 전달되어 표면에서 매우 국부적이고 빠른 가열을 유발하여 증발로 이어집니다.
순도 및 제어
소스 재료는 냉각된 도가니에 고정되고 전자 빔에 의해 표면의 아주 윗부분만 가열되기 때문에 용기에서 오염이 거의 제거됩니다. 이로 인해 더 높은 순도의 박막이 생성됩니다.
이 방법은 또한 매우 높은 증착 속도와 정밀한 제어를 허용하므로 더 까다로운 응용 분야에 탁월한 선택입니다.
상충 관계 이해
올바른 방법을 선택하려면 비용, 순도 및 재료 유형에 대한 프로젝트 우선 순위를 명확하게 이해해야 합니다.
단순성 대 복잡성
저항 가열은 기계적 및 전기적으로 간단하여 설정, 작동 및 유지 관리가 쉽습니다.
E-빔 증발은 훨씬 더 복잡한 시스템입니다. 고전압 전원 공급 장치, 정교한 자기 조향 코일 및 수냉식 인프라가 필요하며, 이는 초기 비용과 운영 복잡성을 모두 증가시킵니다.
박막 순도
E-빔 증발은 순도 면에서 확실한 승자입니다. 소스 재료 자체만 가열함으로써 보트나 필라멘에서 불순물이 유입되는 것을 방지합니다.
저항 가열의 경우 보트 재료 자체가 소스와 함께 약간 증발하여 최종 박막을 오염시킬 위험이 항상 존재합니다.
재료 다용성
저항 가열은 가열 필라멘 자체보다 융점이 낮은 재료를 증발시키는 데 제한됩니다.
E-빔 증발은 열이 직접적이고 효율적으로 전달되기 때문에 내화성 금속 및 초고융점 유전체를 포함한 광범위한 재료를 증착할 수 있습니다.
응용 분야에 맞는 올바른 선택
특정 목표에 따라 올바른 증발 방법이 결정됩니다.
- 비용 효율성과 단순성이 주요 초점인 경우: 저항열 증발은 특히 금이나 크롬과 같은 저융점 일반 금속을 증착하는 데 이상적인 선택입니다.
- 박막 순도와 재료 다용성이 주요 초점인 경우: 전자 빔(E-Beam) 증발이 우수한 방법이며, 고융점 재료 및 최소한의 오염이 요구되는 응용 분야에 필수적입니다.
이러한 가열 메커니즘의 근본적인 차이점을 이해하면 증착 목표를 달성하는 데 필요한 정확한 도구를 선택할 수 있습니다.
요약표:
| 방식 | 원리 | 최적 용도 | 주요 장점 |
|---|---|---|---|
| 저항 가열 | 전류가 전도성 필라멘/보트를 가열 | 저융점 금속(Au, Al, Cr) | 단순성 및 저렴한 비용 |
| E-빔 증발 | 집중된 전자 빔이 소스 재료를 직접 가열 | 고순도 박막, 내화성 재료 | 우수한 순도 및 재료 다용성 |
귀하의 실험실에 적합한 증발 방식을 선택할 준비가 되셨습니까? KINTEK은 실험실 장비 및 소모품을 전문으로 하며 박막 증착 요구 사항에 맞는 맞춤형 솔루션을 제공합니다. 저항 가열의 단순성이 필요하든 E-빔 증발의 고순도가 필요하든, 저희 전문가들이 귀하의 연구 및 생산 효율성을 향상시킬 이상적인 시스템을 선택하도록 도와드릴 수 있습니다. 귀하의 특정 요구 사항에 대해 논의하려면 오늘 문의하십시오!

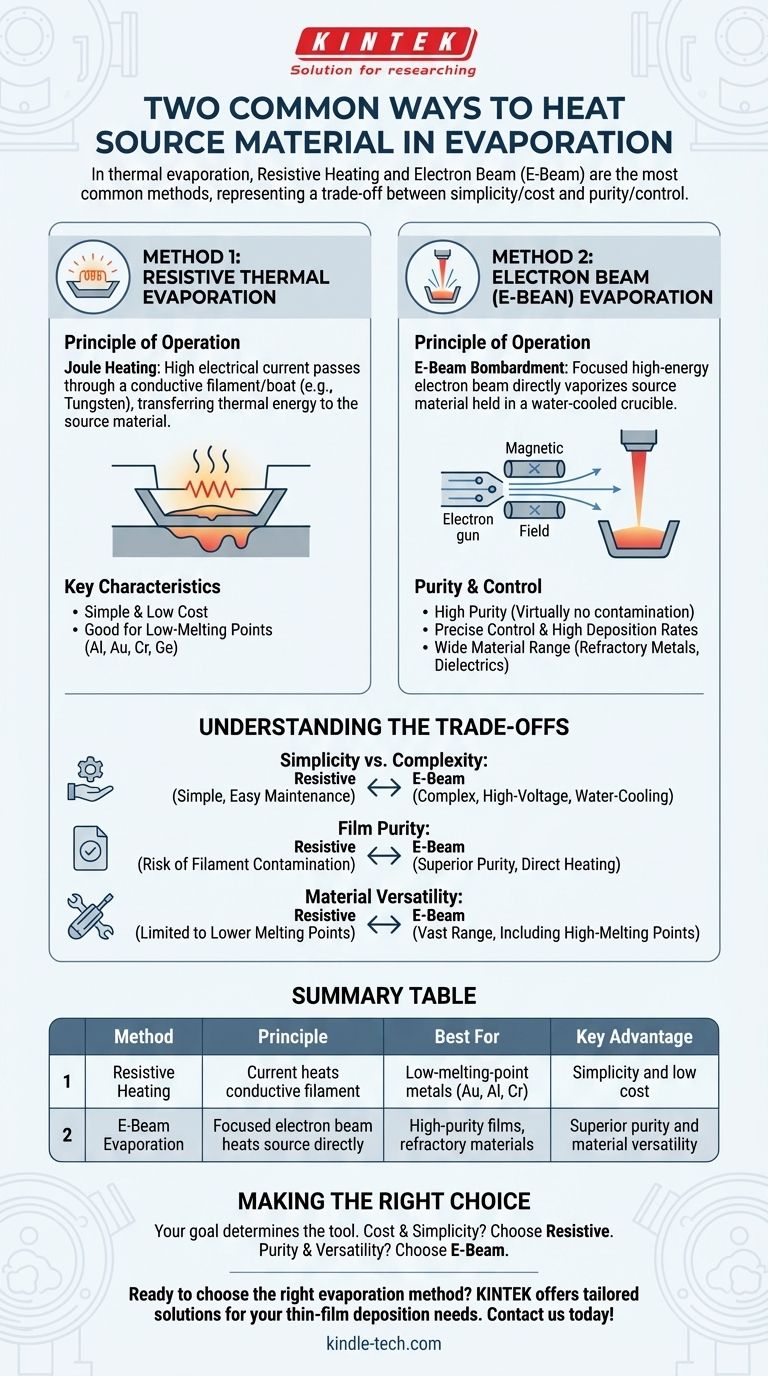

시각적 가이드
