그래핀의 CVD 방식이란?확장 가능한 고품질 그래핀 생산에 대해 알아보기

화학 기상 증착(CVD) 방식은 고품질의 대면적 그래핀을 생산하는 데 널리 사용되는 기술입니다.이 방법은 구리나 니켈과 같은 촉매 금속 기판에서 고온으로 탄소 함유 가스를 분해하는 과정을 포함합니다.이 공정은 탄소 종을 형성하기 위한 전구체 열분해와 이후 그래핀의 탄소 구조 형성의 두 가지 주요 단계로 구성됩니다.CVD는 비용 효율적이고 확장 가능하며 단층 또는 단층 그래핀을 생산할 수 있어 그래핀 합성을 위한 선도적인 방법입니다.

핵심 사항 설명:

그래핀의 CVD 방식이란?확장 가능한 고품질 그래핀 생산에 대해 알아보기
  1. CVD란 무엇인가요?

    • 화학 기상 증착(CVD)은 메탄과 같은 탄소 공급원으로부터 그래핀을 생산하는 데 사용되는 상향식 합성 방법입니다.구리나 니켈과 같은 촉매 금속 기판에서 고온(약 1000°C)에서 탄소 함유 가스를 분해하는 방식입니다.이 공정을 통해 대면적의 단층 그래핀 시트를 성장시킨 다음 다른 기판으로 옮길 수 있습니다.

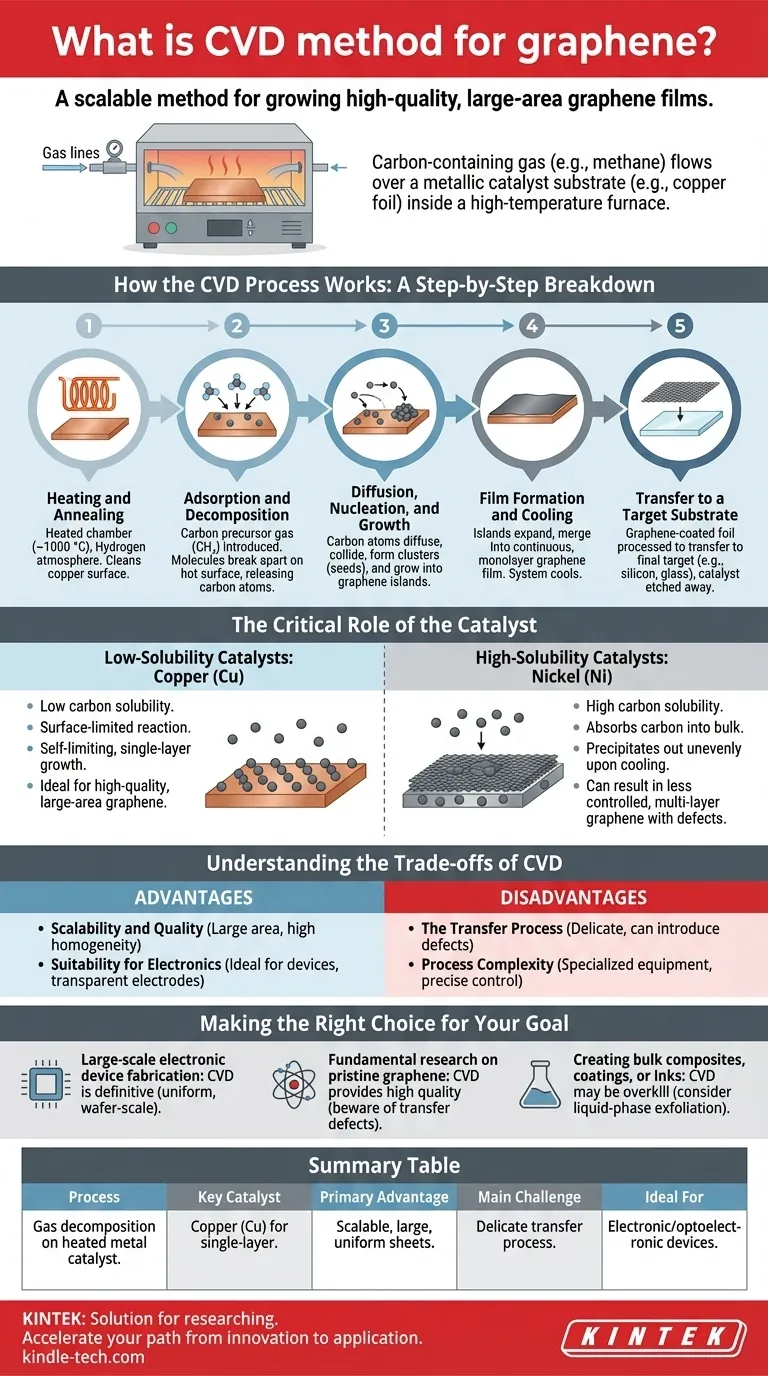

  2. CVD 그래핀 합성의 단계

    • CVD 공정은 두 가지 주요 단계로 구성됩니다:
      1. 전구체 열분해:메탄과 같은 탄소 함유 가스는 촉매 표면에 흡착되어 고온에서 탄소 라디칼로 분해됩니다.
      2. 그래핀 형성:분리된 탄소 원자는 촉매 표면에서 그래핀의 육각형 격자 구조로 배열됩니다.
  3. 촉매의 역할

    • 금속 기판(예: 구리 또는 니켈)은 촉매 역할을 하여 반응의 에너지 장벽을 낮추고 그래핀 증착 메커니즘을 결정합니다.촉매의 선택은 생산된 그래핀의 품질, 두께, 균일성에 영향을 미칩니다.
  4. CVD의 장점

    • 확장성:CVD는 대면적 그래핀을 생산할 수 있어 산업용 애플리케이션에 적합합니다.
    • 비용 효율성:다른 방식에 비해 CVD는 상대적으로 저렴합니다.
    • 높은 품질:CVD는 전기적, 기계적 특성이 우수한 고품질의 단층 또는 단층 그래핀을 생산합니다.
  5. CVD의 유형

    • 열 CVD:가장 일반적인 유형으로, 열을 사용하여 탄소 전구체를 분해하는 방식입니다.
    • 플라즈마 강화 CVD(PECVD):이 방법은 플라즈마를 사용하여 반응 온도를 낮추어 더 낮은 온도에서 그래핀 합성을 가능하게 합니다.
  6. CVD 그래핀의 응용 분야

    • CVD 그래핀은 전자, 센서, 에너지 저장, 복합재 등 다양한 응용 분야에 사용됩니다.대면적 생산이 가능하기 때문에 투명 전도성 필름, 유연한 전자 제품, 그래핀-폴리머 복합재에 이상적입니다.
  7. 도전 과제와 향후 방향

    • CVD는 유망한 방법이지만 결함 제어, 전사 기술 개선, 생산 규모 확대 등 해결해야 할 과제가 남아 있습니다.현재 진행 중인 연구는 반응 조건 최적화, 새로운 촉매 탐색, 고급 전사 방법 개발 등을 통해 CVD 그래핀의 품질과 적용 가능성을 향상시키는 데 초점을 맞추고 있습니다.

요약 표:

주요 측면 세부 정보
CVD란 무엇인가요? 메탄과 같은 탄소 함유 가스를 사용하는 상향식 합성 방식입니다.
단계 1.전구체 열분해
2.그래핀 형성
촉매 역할 구리 또는 니켈 기판은 그래핀 형성을 위한 에너지 장벽을 낮춥니다.
장점 확장 가능하고 비용 효율적이며 고품질의 단층 그래핀을 생산합니다.
CVD의 유형 열 CVD 및 플라즈마 강화 CVD(PECVD).
응용 분야 전자, 센서, 에너지 저장 및 복합재.
도전 과제 결함 제어, 전사 기술 및 생산 규모 확대.
