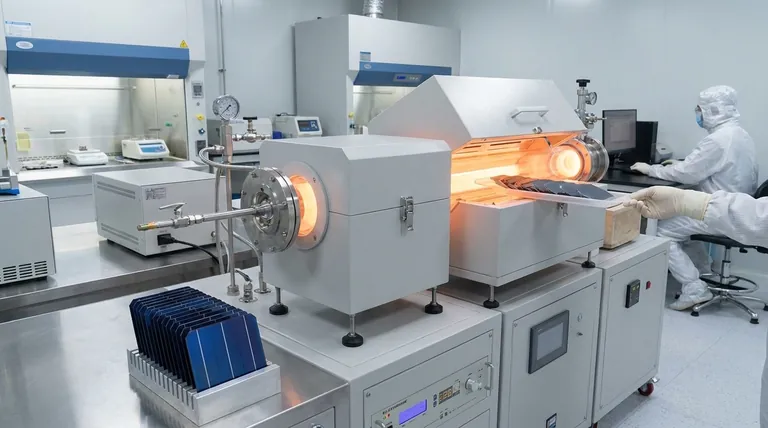

태양전지 제조에서 PECVD는 핵심적인 공정입니다. 이는 실리콘 웨이퍼 표면에 얇은 질화규소(SiN) 박막을 증착하는 데 사용됩니다. 이는 단순한 보호층이 아니라, 현대 고효율 태양전지에 필수적인 이중 목적을 수행합니다. 즉, 빛 흡수를 극대화하는 반사 방지 코팅 역할과 전기적 손실을 최소화하는 패시베이션 층 역할을 동시에 합니다.
태양전지의 성능은 두 가지 주요 요인에 의해 제한됩니다. 하나는 흡수되지 않고 표면에서 반사되는 빛이고, 다른 하나는 수집되기 전에 표면에서 손실되는 전기 에너지입니다. PECVD(Plasma-Enhanced Chemical Vapor Deposition)는 단일하고 정밀하게 설계된 박막으로 이 두 가지 문제를 동시에 해결하는 업계 표준 솔루션입니다.
PECVD 박막의 이중 역할
PECVD로 증착된 박막(일반적으로 질화규소)은 태양전지 효율을 크게 향상시키는 역할을 합니다. 이는 두 가지 개별 기능을 동시에 수행함으로써 달성됩니다.
기능 1: 반사 방지 코팅(ARC)
맨들맨들하게 연마된 실리콘은 거울처럼 반사율이 매우 높습니다. 태양광의 30% 이상을 반사할 수 있는데, 이는 엄청난 잠재 에너지 손실입니다.
PECVD는 매우 특정한 두께와 굴절률을 가진 박막을 증착합니다. 이 박막은 발전(發電)에 가장 중요한 빛의 파장에 대해 상쇄 간섭을 일으키도록 설계되어, 효과적으로 더 많은 빛을 셀 내부에 "가둡니다".
대부분의 현대 태양광 패널이 띠는 독특한 짙은 파란색 또는 보라색-검은색은 이 PECVD 증착 반사 방지 코팅의 직접적인 시각적 결과입니다.
기능 2: 표면 패시베이션
실리콘 웨이퍼의 표면은 엄청난 전기적 불완전성을 가진 영역입니다. 여기에는 "매달린 결합(dangling bonds)"이라고 불리는 수많은 불완전한 화학 결합이 포함되어 있습니다.
이 매달린 결합은 햇빛이 셀에 닿을 때 생성되는 전자를 포획하는 역할을 합니다. 전자가 포획되면 재결합하여 전기 전류에 기여하기 전에 손실됩니다. 이 과정은 효율 손실의 주요 원인입니다.
PECVD 공정은 수소를 질화규소 박막에 통합합니다. 이 수소는 실리콘 표면으로 확산되어 이 매달린 결합을 만족시켜, 효과적으로 "패시베이션" 또는 전기적으로 중화시킵니다. 이는 전자 손실을 극적으로 줄이고 셀의 전압과 전류를 증가시킵니다.
PECVD가 지배적인 기술인 이유
다른 방법으로도 박막을 증착할 수 있지만, PECVD는 고효율 태양전지를 대량 생산하는 데 이상적인 독특한 장점들을 가지고 있습니다.
저온 공정
기존의 화학 기상 증착(CVD)은 작동을 위해 매우 높은 온도(종종 800°C 이상)를 필요로 합니다. 이러한 고온은 태양전지 내부에 이미 생성된 민감한 전자 접합부를 손상시킬 수 있습니다.
PECVD는 활성화된 플라즈마를 사용하여 전구체 가스(실란 및 암모니아 등)를 분해합니다. 이 플라즈마는 반응에 필요한 에너지를 제공하여, 훨씬 낮은 온도(~400°C)에서 고품질 박막을 증착할 수 있게 하여 태양전지의 무결성을 보존합니다.
뛰어난 균일성과 커버리지
플라즈마 공정은 실리콘 웨이퍼의 넓은 표면 전체에 질화규소 박막이 탁월한 균일성으로 증착되도록 보장합니다.
이러한 일관성은 제조에 매우 중요하며, 태양전지의 모든 부분이 동일하게 높은 수준으로 작동하여 신뢰할 수 있고 강력한 최종 제품으로 이어지도록 합니다.
박막 특성에 대한 정밀한 제어
가스 조성, 압력, 전력과 같은 플라즈마 매개변수를 조정함으로써 제조업체는 최종 박막을 미세하게 제어할 수 있습니다.
그들은 반사 방지 특성을 최적화하기 위해 굴절률을 정밀하게 조정하고, 패시베이션 효과를 극대화하기 위해 박막의 밀도와 수소 함량을 제어할 수 있습니다. 이러한 조정성은 셀 효율을 더욱 높이는 데 핵심입니다.
장단점 이해하기
장점에도 불구하고 PECVD에는 복잡성이 없는 것은 아닙니다. 이를 인정하는 것이 제조 라인에서 PECVD의 위치를 이해하는 데 중요합니다.
시스템 복잡성 및 비용
PECVD 장비는 정교한 진공 증착 시스템입니다. 이는 더 간단한 방법에 비해 상당한 자본 투자를 나타내며, 숙련된 인력이 작동 및 유지보수해야 합니다.
생산량 대 품질
증착 속도(제조 생산량)와 박막의 최종 품질 사이에는 끊임없는 공학적 절충이 있습니다. 공정을 더 빠르게 진행하면 때때로 패시베이션 특성이 덜 효과적인 박막이 생성될 수 있으므로 신중한 공정 최적화가 필요합니다.
유해 물질
공정에 사용되는 전구체 가스, 주로 실란(SiH₄)과 암모니아(NH₃)는 유해합니다. 이들의 사용은 엄격한 안전 프로토콜과 인프라를 필요로 하며, 이는 운영 복잡성과 비용을 증가시킵니다.
이 지식 적용하기
PECVD의 기능을 이해하면 태양광 가치 사슬에서 PECVD의 역할을 더 잘 평가할 수 있습니다.
- 주요 초점이 공정 엔지니어링 또는 제조인 경우: 목표는 PECVD 매개변수를 최적화하여 ARC 및 패시베이션 특성을 공동으로 최적화하고, 높은 공장 생산량을 유지하면서 셀 효율을 극대화하는 것입니다.
- 주요 초점이 R&D 또는 재료 과학인 경우: SiN 외에 알루미늄 산화물(Al₂O₃)과 같은 새로운 재료나 차세대 셀을 위한 훨씬 낮은 수준의 표면 재결합을 달성하기 위한 고급 PECVD 기술을 탐색할 수 있습니다.
- 주요 초점이 프로젝트 관리 또는 금융인 경우: PECVD 공정 단계가 최종 전력 등급과 태양광 모듈의 은행 적합성을 직접적으로 결정하는 협상 불가능한 고부가가치 단계임을 인식해야 합니다.
PECVD의 이중 기능을 이해하는 것은 단순한 실리콘 웨이퍼가 어떻게 깨끗한 전기를 생산하는 고효율 장치로 변모하는지 이해하는 데 기본입니다.
요약표:
| 기능 | 이점 | 주요 특징 |
|---|---|---|
| 반사 방지 코팅 | 빛 흡수 극대화 | 반사 감소, 빛 포획 |
| 표면 패시베이션 | 전기적 손실 최소화 | 수소를 사용하여 결함 중화 |
| 저온 공정 | 셀 무결성 보호 | CVD의 800°C 이상 대비 ~400°C에서 작동 |
| 균일 증착 | 일관된 성능 보장 | 전체 웨이퍼를 고르게 덮음 |
