물리적 스퍼터링이란? 박막 증착 기술을 이해하기 위한 5가지 핵심 사항

물리적 스퍼터링은 박막 증착에 사용되는 공정입니다.

이 공정에서 원자는 에너지가 있는 이온의 충격으로 인해 고체 대상 물질에서 방출됩니다.

이 기술은 반도체 공정, 정밀 광학, 표면 마감 등 다양한 산업 분야에서 널리 활용되고 있습니다.

스퍼터링된 박막의 균일성, 밀도, 접착력이 뛰어나기 때문에 인기가 높습니다.

물리적 스퍼터링을 이해하기 위한 5가지 핵심 포인트

물리적 스퍼터링이란? 박막 증착 기술을 이해하기 위한 5가지 핵심 사항

1. 스퍼터링의 메커니즘

스퍼터링은 물리적 기상 증착(PVD)의 한 유형입니다.

대상 물질에 고에너지 입자, 일반적으로 아르곤과 같은 희귀 기체의 이온을 분사합니다.

이 충격으로 인해 대상 물질의 원자가 방출되고 이후 기판에 증착되어 얇은 필름이 형성됩니다.

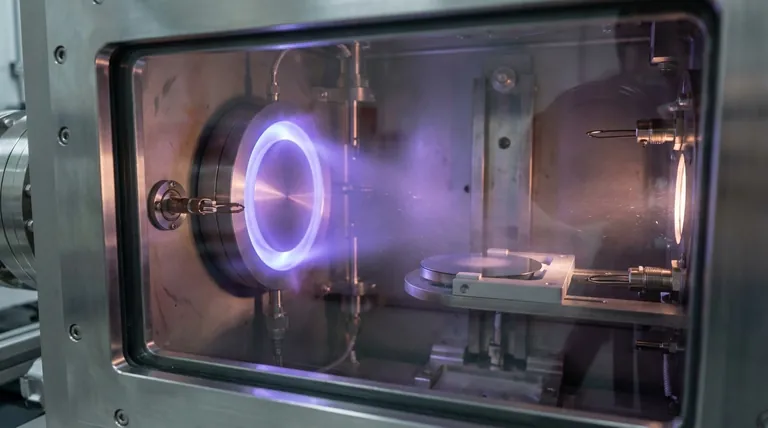

이 공정은 진공 챔버에 아르곤과 같은 불활성 가스를 도입하고 음극에 전기적으로 에너지를 공급하여 플라즈마를 생성함으로써 시작됩니다.

표적 물질이 음극 역할을 하고 필름이 증착될 기판은 일반적으로 양극에 부착됩니다.

2. 스퍼터링의 종류

음극 스퍼터링, 다이오드 스퍼터링, RF 또는 DC 스퍼터링, 이온 빔 스퍼터링, 반응성 스퍼터링 등 여러 가지 스퍼터링이 있습니다.

이러한 다양한 이름에도 불구하고 이온 충격을 통해 대상 물질에서 원자를 방출한다는 기본 프로세스는 동일합니다.

3. 공정 설정

일반적인 설정에서 타겟 재료와 기판은 진공 챔버에 배치됩니다.

그 사이에 전압을 가하여 타겟을 음극으로, 기판을 양극으로 설정합니다.

전압을 가하면 플라즈마가 생성되어 이온으로 타겟을 폭격하여 스퍼터링을 일으킵니다.

4. 응용 분야 및 장점

스퍼터링은 두께와 구성을 정밀하게 제어하여 고품질의 박막을 생산할 수 있다는 점에서 선호됩니다.

반도체, 태양광 패널, 디스크 드라이브, 광학 장치 제조에 사용됩니다.

이 공정은 다목적이며 금속, 합금, 화합물 등 다양한 재료를 증착하는 데 사용할 수 있습니다.

5. 스퍼터 수율

스퍼터링 공정의 효율은 스퍼터 수율로 정량화됩니다.

스퍼터 수율은 입사 이온당 타겟에서 방출되는 원자 수입니다.

스퍼터 수율에 영향을 미치는 요인으로는 입사 이온의 에너지와 질량, 타겟 원자의 질량, 고체의 결합 에너지 등이 있습니다.

6. 표면 물리학 응용 분야

박막 증착 외에도 스퍼터링은 표면 물리학에서 고순도 표면을 청소하고 표면의 화학 성분을 분석하는 데 사용됩니다.

이는 스퍼터링 중에 표면에서 방출되는 물질을 관찰함으로써 달성할 수 있습니다.

요약하면, 물리적 스퍼터링은 박막 증착을 위한 다양하고 효과적인 방법으로 높은 정밀도와 품질을 제공하며, 이는 수많은 첨단 산업에서 매우 중요한 요소입니다.
