본질적으로, 물리적 기상 증착(PVD) 이론은 고체 재료가 진공 상태에서 증기로 변환되어 원자 단위로 운반된 후 기판 위에 응축되어 고성능 박막을 형성하는 공정을 설명합니다. 단순한 페인트칠이나 도금과는 달리, PVD는 우수한 순도, 접착력 및 특정 설계된 특성을 가진 새로운 표면층을 구축하는 가시선(line-of-sight), 원자적 공정입니다.
PVD의 핵심 원리는 화학 반응이 아니라 물리적 변환입니다. 이는 고체 소스(타겟)에서 최종 고체 코팅으로 재료를 이동시키는 과정으로, 고도로 제어되는 진공 환경에서 증기 단계를 거칩니다.
PVD 공정의 세 단계
이론을 이해하려면 공정을 세 가지 기본 단계로 나누는 것이 가장 좋습니다. 이 단계들은 모두 밀폐된 진공 챔버 내에서 발생하며, 이는 대기 가스로부터의 오염을 방지하는 중요한 요소입니다.
1단계: 증발 (소스 생성)
이것은 타겟이라고 불리는 고체 코팅 재료가 기체로 변환되는 단계입니다. 증발에 사용되는 방법은 PVD 공정을 분류하는 주요 방식 중 하나입니다.
일반적인 방법은 다음과 같습니다:
- 스퍼터링(Sputtering): 타겟이 플라즈마 상태의 고에너지 이온(종종 아르곤과 같은 가스)으로 폭격됩니다. 이 폭격은 타겟 표면에서 원자를 물리적으로 떼어내어 진공 챔버 안으로 방출시킵니다.
- 아크 방전 증착(Cathodic Arc Evaporation): 고전류 전기 아크가 타겟 표면을 가로질러 이동하면서 국부적인 용융 및 증발을 일으켜 고도로 이온화된 증기를 생성합니다.
- 열 증발(Thermal Evaporation): 소스 재료를 도가니에 넣고 저항 또는 전자 빔으로 가열하여 증발시킵니다.
2단계: 운송 (진공 상태에서의 이동)
원자가 타겟에서 방출되면 진공 챔버를 통해 직선으로 이동합니다. 이 단계에서는 진공이 필수적입니다.
진공이 없으면 증발된 원자가 공기 분자와 충돌하여 에너지를 잃고 산소나 질소와 통제되지 않은 방식으로 반응할 수 있습니다. 진공은 소스에서 기판까지 깨끗하고 직접적인 경로를 보장합니다.
3단계: 증착 (필름 구축)
증발된 원자가 코팅될 부품(기판) 표면에 도달하면 다시 고체 상태로 응축됩니다. 이 증착은 원자 단위로 일어나며, 기판 표면에 단단히 결합되는 얇고 매우 균일하며 밀도가 높은 필름을 생성합니다.
비반응성 PVD 대 반응성 PVD
PVD 이론의 진정한 다재다능함은 공정 적용 방식의 중요한 차이점에서 비롯됩니다. 이 선택은 최종 코팅의 특성을 근본적으로 변화시킵니다.
비반응성 PVD
가장 순수한 형태에서 PVD는 직접적인 물리적 전송입니다. 타겟이 순수한 크롬이고 진공이 깨끗하면 기판에 형성되는 코팅도 순수한 크롬이 됩니다. 이는 장식용 크롬 마감이나 전도성 층을 만드는 데 사용됩니다.
반응성 PVD
극도로 단단한 세라믹과 같은 코팅을 만들기 위해 반응성 가스(질소, 산소 또는 메탄 등)가 의도적으로 진공 챔버에 주입됩니다.
타겟에서 증발된 금속 원자는 이동 중 또는 기판에 도달할 때 이 가스와 반응합니다. 이로 인해 완전히 새로운 화합물이 형성됩니다. 예를 들어, 증발된 티타늄(금속)이 주입된 질소 가스와 반응하여 매우 단단하고 금색을 띠는 세라믹인 질화티타늄(TiN)을 형성합니다.
주요 절충점 이해하기
PVD의 기본 원리는 강력하지만, 고려해야 할 특정 한계가 있습니다.
가시선 의존성
증발된 원자가 직선으로 이동하기 때문에 PVD는 가시선 공정입니다. 숨겨진 표면이나 깊고 좁은 공동 내부는 균일한 코팅을 받지 못합니다. 따라서 평면 표면이나 공정 중에 효과적으로 회전할 수 있는 부품에 이상적입니다.
기판 준비의 중요성
원자 수준의 결합은 극도로 깨끗한 표면에 달려 있습니다. 기판에 오일, 산화물 또는 기타 오염 물질이 있으면 적절한 접착이 방해되어 약하거나 실패한 코팅으로 이어집니다. 이것이 모든 전문 PVD 작업 흐름에서 광범위한 다단계 세척 및 전처리가 필수적인 이유입니다.
기판 재료의 중요성
PVD 코팅은 독립적으로 존재하지 않으며 기판과 시스템의 일부가 됩니다. 최종 제품의 경도와 성능은 하부 재료가 얇고 단단한 코팅을 지지할 수 있는 능력에 크게 좌우됩니다. 연성 기판 위의 단단한 코팅은 압력 하에서 균열이 생길 수 있습니다.
이 이론이 귀하의 응용 분야에 미치는 영향
핵심 원리를 이해하면 최종 목표에 따라 올바른 접근 방식을 선택할 수 있습니다.
- 극도의 경도와 내마모성이 주요 관심사라면: 질화티타늄(TiN) 또는 질화크롬(CrN)과 같은 세라믹 화합물을 형성하기 위해 반응성 PVD 공정이 필요합니다.
- 특정 색상, 장식 마감 또는 전기 전도성이 주요 관심사라면: 크롬, 알루미늄 또는 티타늄과 같은 순수 금속 타겟을 사용하는 비반응성 PVD 공정이 올바른 경로입니다.
- 복잡한 내부 형상을 가진 부품을 코팅하는 경우: PVD의 가시선 한계를 인식해야 하며 화학 기상 증착(CVD)과 같은 대체 공정을 고려해야 할 수 있습니다.
PVD를 원자 수준의 구성 공정으로 이해함으로써 우수한 표면 엔지니어링을 위해 그 기능을 효과적으로 활용할 수 있습니다.
요약표:
| PVD 공정 단계 | 주요 기능 | 일반적인 방법 |
|---|---|---|
| 증발 | 고체 타겟을 증기로 변환 | 스퍼터링, 아크 방전, 열 증발 |
| 운송 | 증기가 진공을 통해 이동 | 깨끗한 경로를 위해 고진공 필요 |
| 증착 | 증기가 기판 위에서 응축 | 원자 단위 필름 성장 |
| 공정 유형 | 코팅 결과 | 일반적인 응용 분야 |
| 비반응성 PVD | 순수 금속 코팅 (예: 크롬) | 장식 마감, 전기 전도성 |
| 반응성 PVD | 세라믹 화합물 (예: TiN, CrN) | 극도의 경도, 내마모성 |
PVD 코팅 이론을 적용하여 제품을 향상시킬 준비가 되셨습니까?
KINTEK은 PVD 시스템 및 소모품을 포함한 고성능 실험실 장비를 전문으로 하며, 우수한 표면 엔지니어링 결과를 얻을 수 있도록 돕습니다. 극도의 내마모성, 특정 장식 마감 또는 전도성 층이 필요하든 관계없이 당사의 전문 지식은 특정 기판 및 응용 분야에 적합한 공정과 재료를 선택하도록 보장합니다.
오늘 전문가에게 문의하여 당사의 PVD 솔루션이 실험실 또는 제조 공정에 내구성이 뛰어난 고품질 코팅을 제공하는 방법을 논의하십시오.

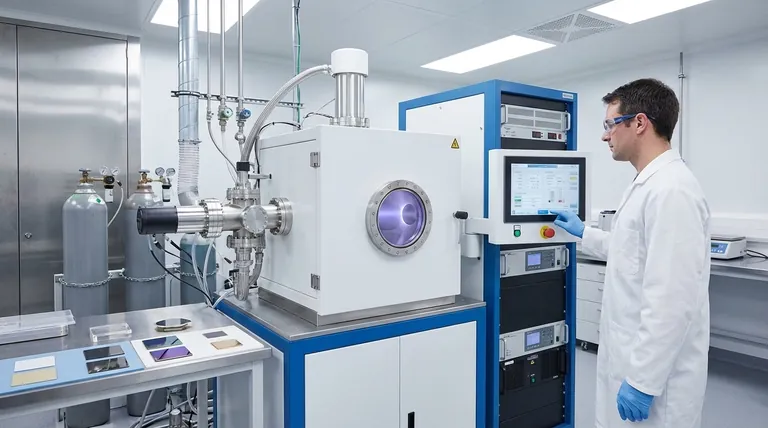

시각적 가이드
